110mm振动分析用双凸台制动盘结构

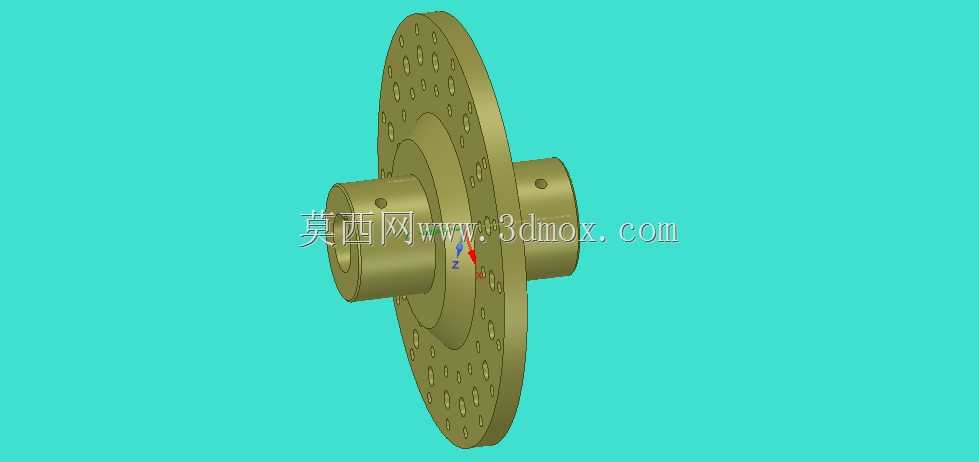

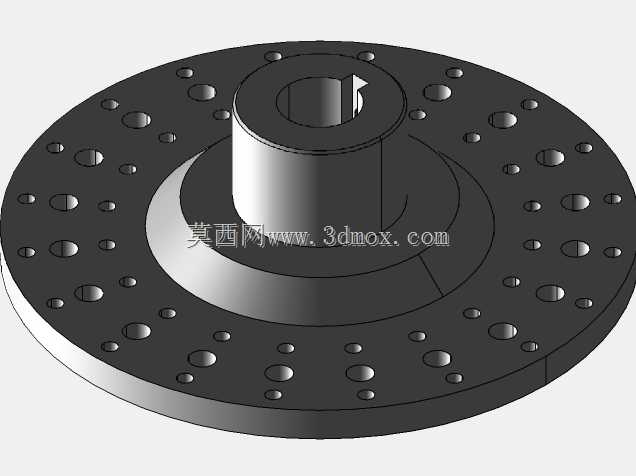

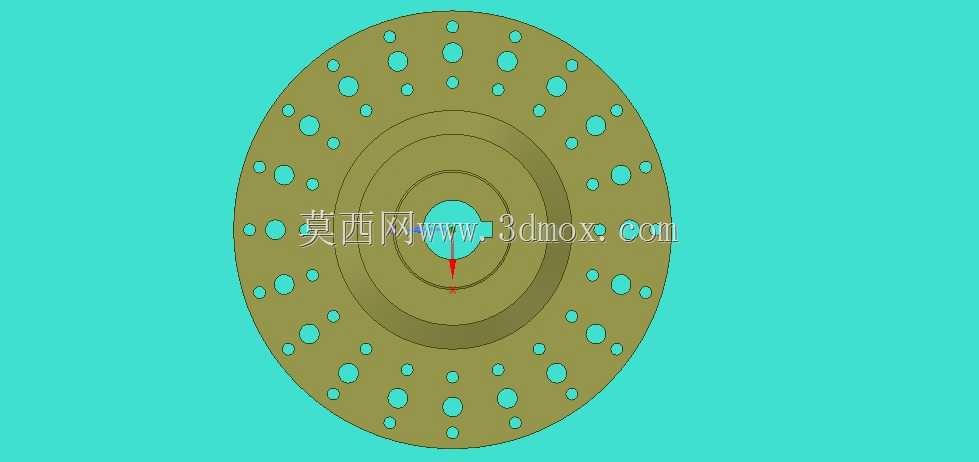

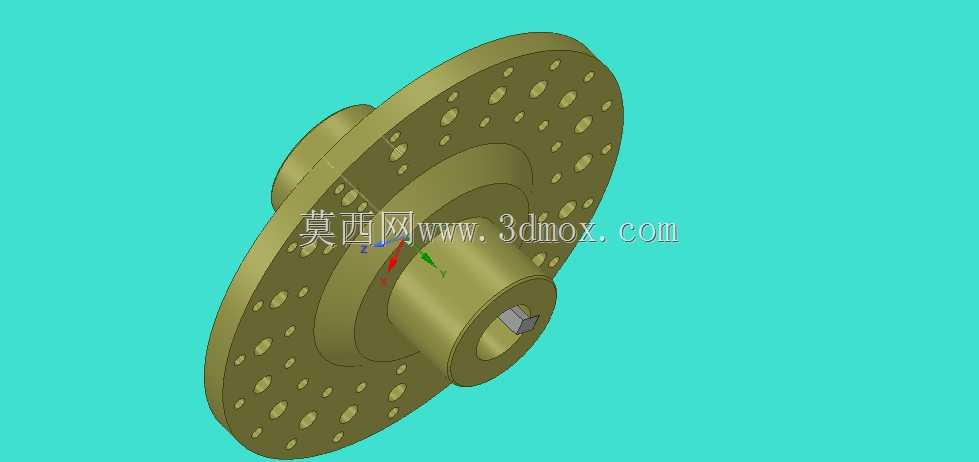

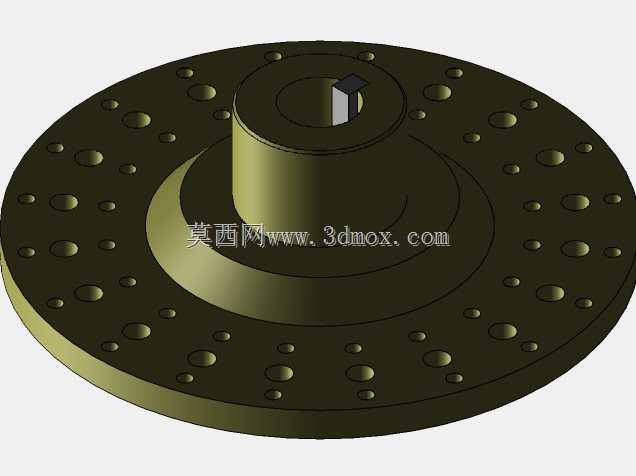

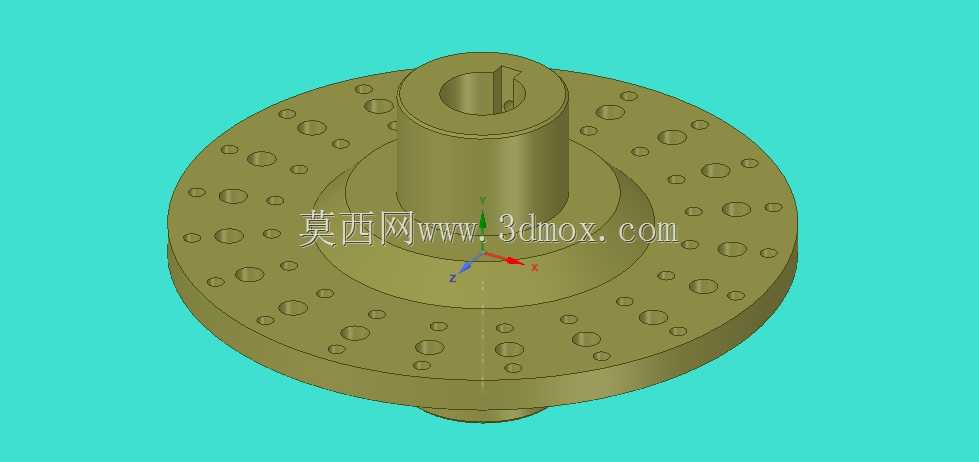

该结构为直径110mm的振动分析配套盘类构件，主要应用于传动系统振动特性测试、旋转件动平衡校验场景，是实验室开展旋转部件振动模态分析、台架平衡验证的核心配套构件，可适配小型动力输出轴的测试装夹需求，为振动信号采集、不平衡量校正提供稳定的安装基准。从实际用途来看，该构件可替代同规格实装制动盘完成台架振动测试，避免成品件在反复拆装测试过程中出现磨损报废，同时其对称双凸台的结构设计，能够匹配两端支撑的测试台架装夹要求，保证旋转过程中构件的同轴度精度，减少装夹偏差带来的测试数据误差。在功能特性上，该构件盘面均匀分布多组通孔，一方面可用于固定测试用配重块，模拟不同工况下的盘面负载变化，采集不同负载条件下的振动响应数据；另一方面通孔结构可降低构件整体自重，减少自身质量对振动测试结果的干扰，双凸台轴颈位置设置有径向定位孔，可通过紧定螺钉实现与测试轴的无间隙配合，避免高速旋转过程中出现构件窜动、偏心的问题。设计思路上，整体采用轴对称布局，以盘面中心为基准对称布置两侧凸台轴颈，严格控制两侧轴颈的同轴度公差以及盘面与轴颈的垂直度公差，从结构根源上降低自身固有不平衡量，避免构件自身形位公差影响测试精度；盘面的通孔采用等角度环形排布，保证任意角度位置的质量分布均匀，同时预留了传感器安装位，可直接粘贴加速度传感器采集盘面径向、轴向的振动信号，无需额外设计传感器装夹结构。外形尺寸与安装边界方面，构件整体最大外径为110mm，两侧凸台轴颈外径一致，轴颈长度适配常规测试台架的支撑座宽度，安装时仅需将两侧轴颈搭放在测试台架的支撑轴承上，通过轴颈上的紧定孔与测试轴锁紧即可完成装夹，整体安装空间占用小，可适配多数小型旋转机械振动测试台的安装尺寸要求，无需对现有台架进行改造即可直接使用。盘面的厚度经过优化设计，既保证了高速旋转下的结构刚度，避免盘面出现挠曲变形影响测试结果，又控制了整体转动惯量，匹配测试台驱动电机的负载能力，保证测试过程中转速稳定可控。
