振动输送错位规整支撑基座

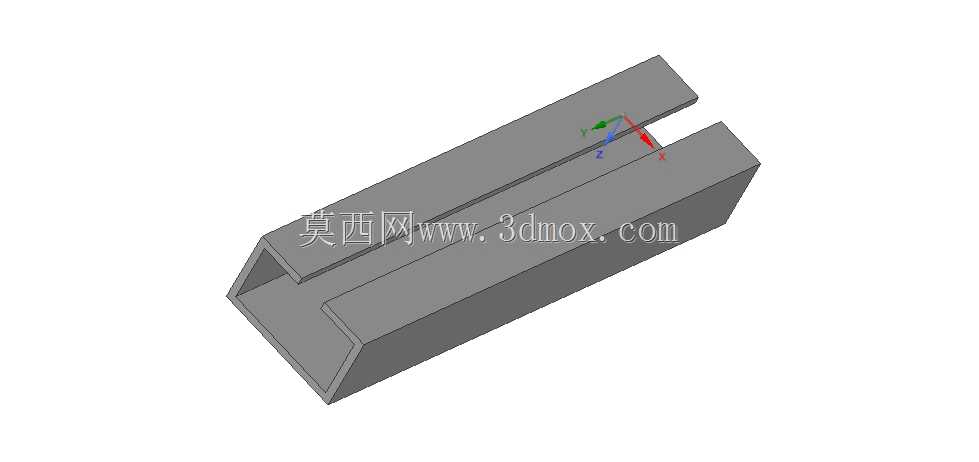

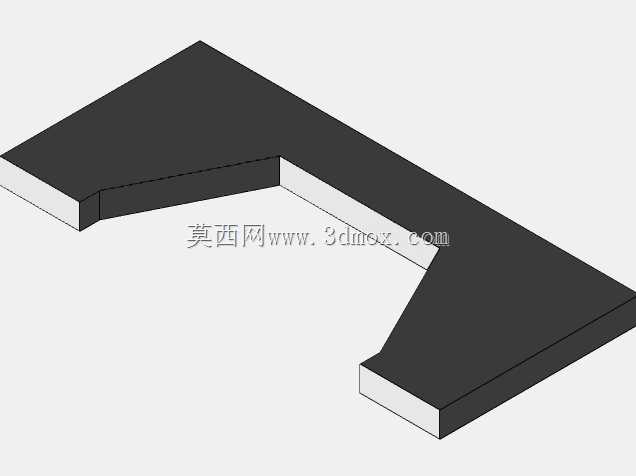

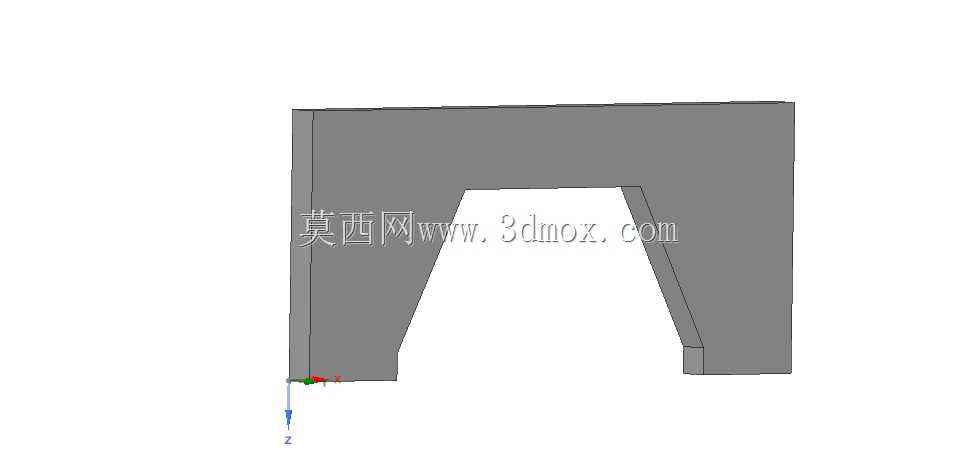

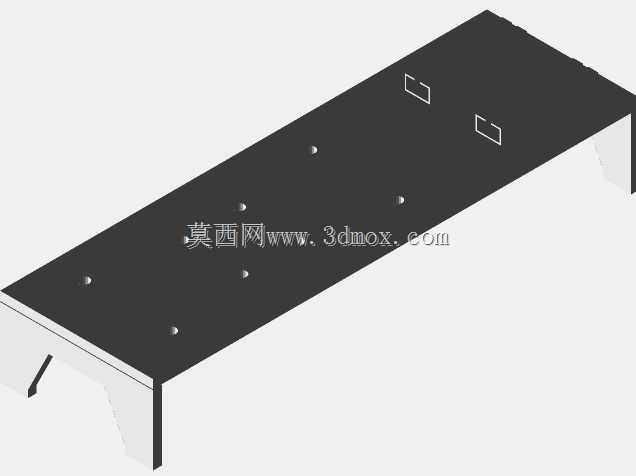

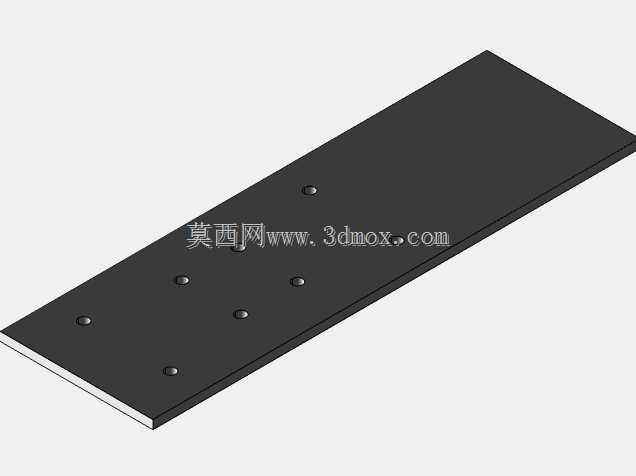

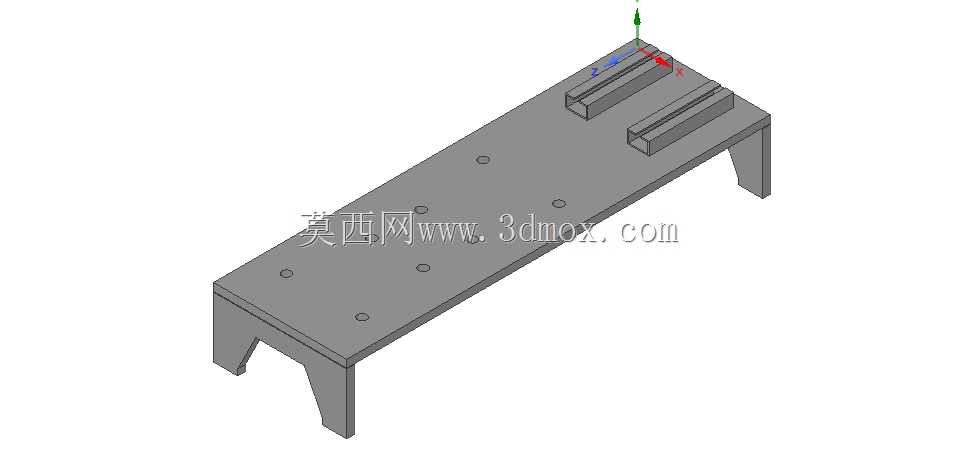

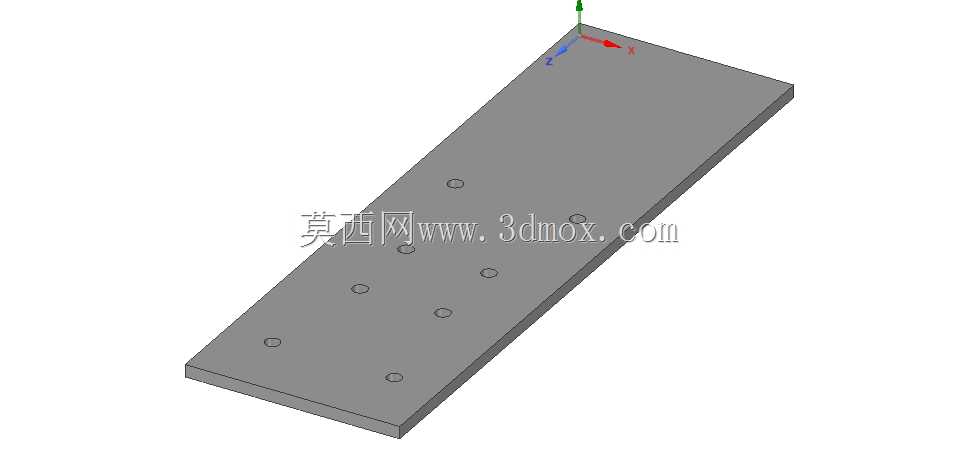

该支撑基座是振动送料整列设备的核心承载构件，主要应用于轻工制造、电子元器件装配、小五金加工等行业的自动化送料工位，承担着承载振动发生组件、引导物料定向输送、抵消设备运行振动余波的核心作用，是保障零散小件物料有序排列、精准送料的基础结构件。在实际生产场景中，这类基座多安装于自动化产线的上料端，上方对接振动输送轨道，下方通过支腿与设备机架固定连接，当振动源启动时，基座可配合轨道的微幅振动，让散落在台面上的螺丝、电子触点、小型冲压件等零散物料沿着预设的轨道方向逐步前移，同时借助台面上的定位凸台结构完成物料姿态的校正，将杂乱无章的小件调整为统一朝向，方便后续工位的机械手抓取或自动装配作业。从功能特性来看，该基座采用一体化平板带支腿的结构设计，台面均匀分布多组安装孔位，既可以直接固定双轨输送槽，也可根据物料规格加装不同宽度的导向挡条，适配长度在5-30mm范围内的各类小型工件的整列需求；两侧的斜切式支腿在保证支撑强度的同时，预留了足够的下方走线空间，方便振动驱动模块的电源线、传感器信号线排布，避免线路长期受振动影响出现松脱磨损。设计过程中，工程师重点考量了振动工况下的结构稳定性，整体采用等厚板材弯折成型，台面与支腿的衔接处做了圆弧过渡处理，减少应力集中点，避免长期高频振动下出现焊缝开裂或结构变形；台面上的两组平行凸台经过平面度校准，与输送轨道安装面的贴合度控制在0.02mm以内，防止轨道安装倾斜导致物料跑偏；支腿底部预留了腰型安装孔，可在安装时根据机架的实际孔位做±5mm的位置微调，降低现场安装的对位难度。从安装边界来看，该基座整体为长条形窄幅结构，长度方向适配常规0.5-1米规格的短距离振动送料轨道，宽度方向不占用过多产线横向空间，支腿高度经过优化，既保证了下方振动驱动组件的安装空间，也让基座整体重心维持在较低位置，设备运行时不会出现额外的晃动，可直接对接产线的主工作台面，无需额外加装增高垫块。
