内六角圆柱头台阶销轴紧固件设计

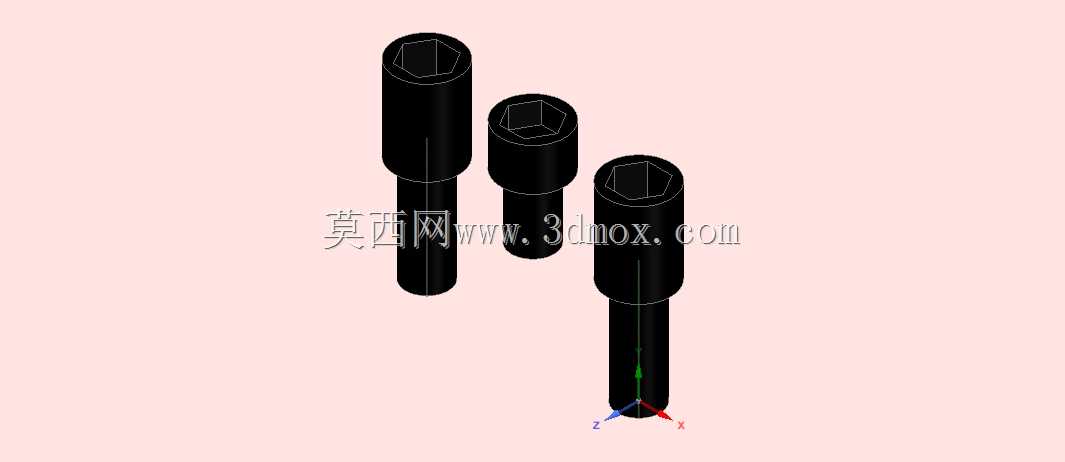

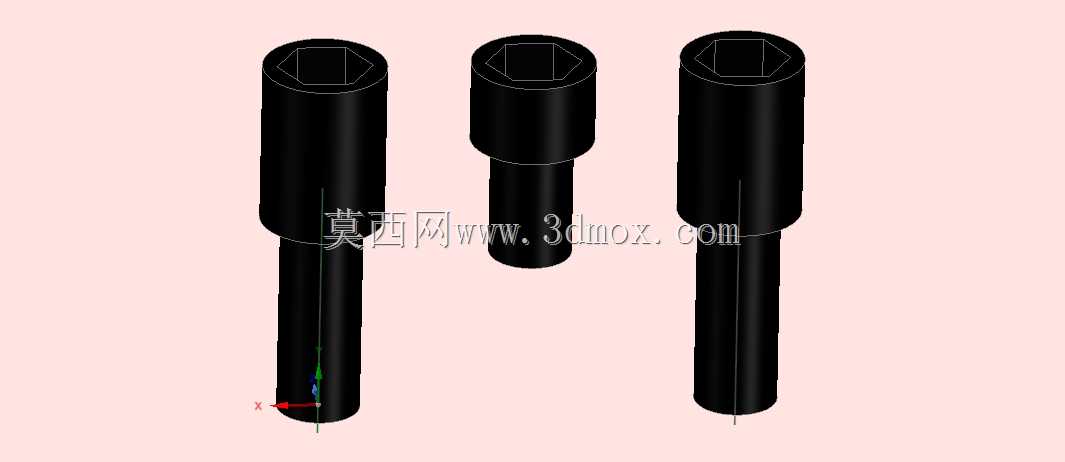

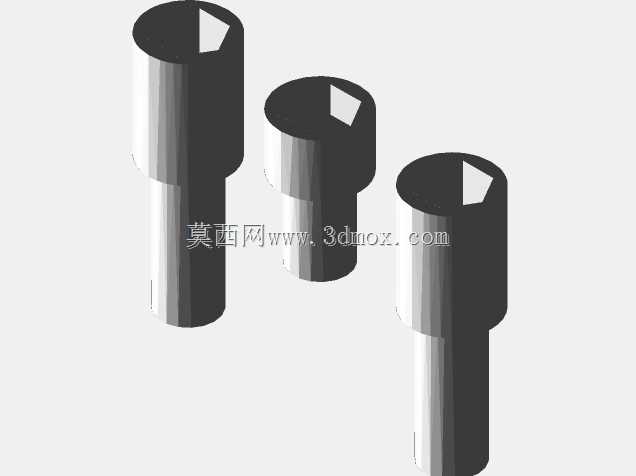

本次设计的内六角台阶销轴类紧固件，主要面向工业装配领域的精密连接场景，常见于自动化生产线工装夹具定位、小型机械设备模组拼接、模具组件限位紧固等工况，可同时承担径向定位与轴向锁紧的双重作用，替代传统分离式销轴加螺钉的组合装配方案，有效减少装配工序数量，提升连接结构的紧凑性。从功能特性来看，该类零件采用头部内六角驱动结构，相比外露的外六角或一字槽结构，可在沉孔内完成安装，避免头部突出干涉周边运动部件，适配狭小安装空间的锁紧需求；台阶式轴身设计可通过不同直径的轴段实现精准的轴向限位，大直径轴段与安装孔过渡配合完成定位，小直径轴段可穿过待连接工件配合螺母或卡簧完成锁紧，同轴度公差控制在0.02mm以内，可保证连接后两个工件的位置精度，避免装配错位。设计过程中优先考虑了实际装配的受力需求，头部厚度按照标准内六角螺钉的受力等级匹配，可承受常规装配扭矩下的应力不发生头部开裂，轴身过渡位置采用圆角过渡处理，避免应力集中导致的轴段断裂，内六角孔深度按照驱动扭矩需求设计，既保证足够的扳拧接触深度，又避免孔深过大削弱头部结构强度。外形尺寸方面，该系列包含三款不同轴径与长度的规格，头部直径统一适配对应规格的内六角扳手，大直径轴段长度根据常见工装板厚度设计，可覆盖10mm至30mm厚度的板材连接需求，安装时仅需在待连接工件上加工对应直径的同轴通孔，头部沉孔深度与头部厚度匹配即可完成沉装，安装后零件端面与工件表面齐平，无突出结构，不会对周边的运动导轨、传动部件造成剐蹭干涉。实际使用中，该类紧固件可反复拆装不影响定位精度，相比普通圆柱销的过盈装配方式，拆卸时无需使用拔销器，仅通过内六角扳手即可反向顶出零件，大幅降低设备维护时的拆装难度，尤其适合需要频繁调整工位、更换模组的柔性生产工装场景，可有效缩短设备换型调试的时间成本。
