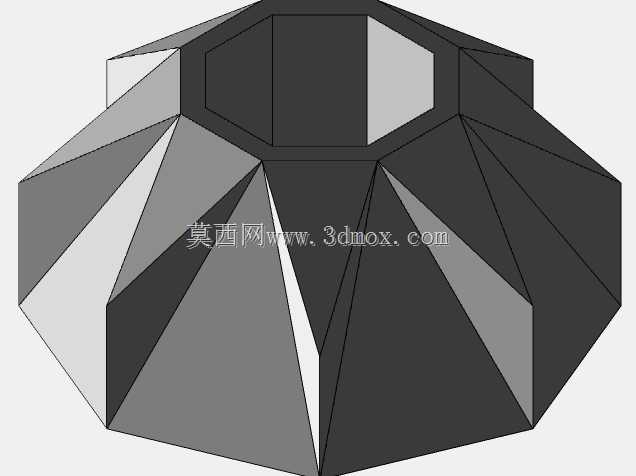

多面棱台镂空曲面结构练习构件

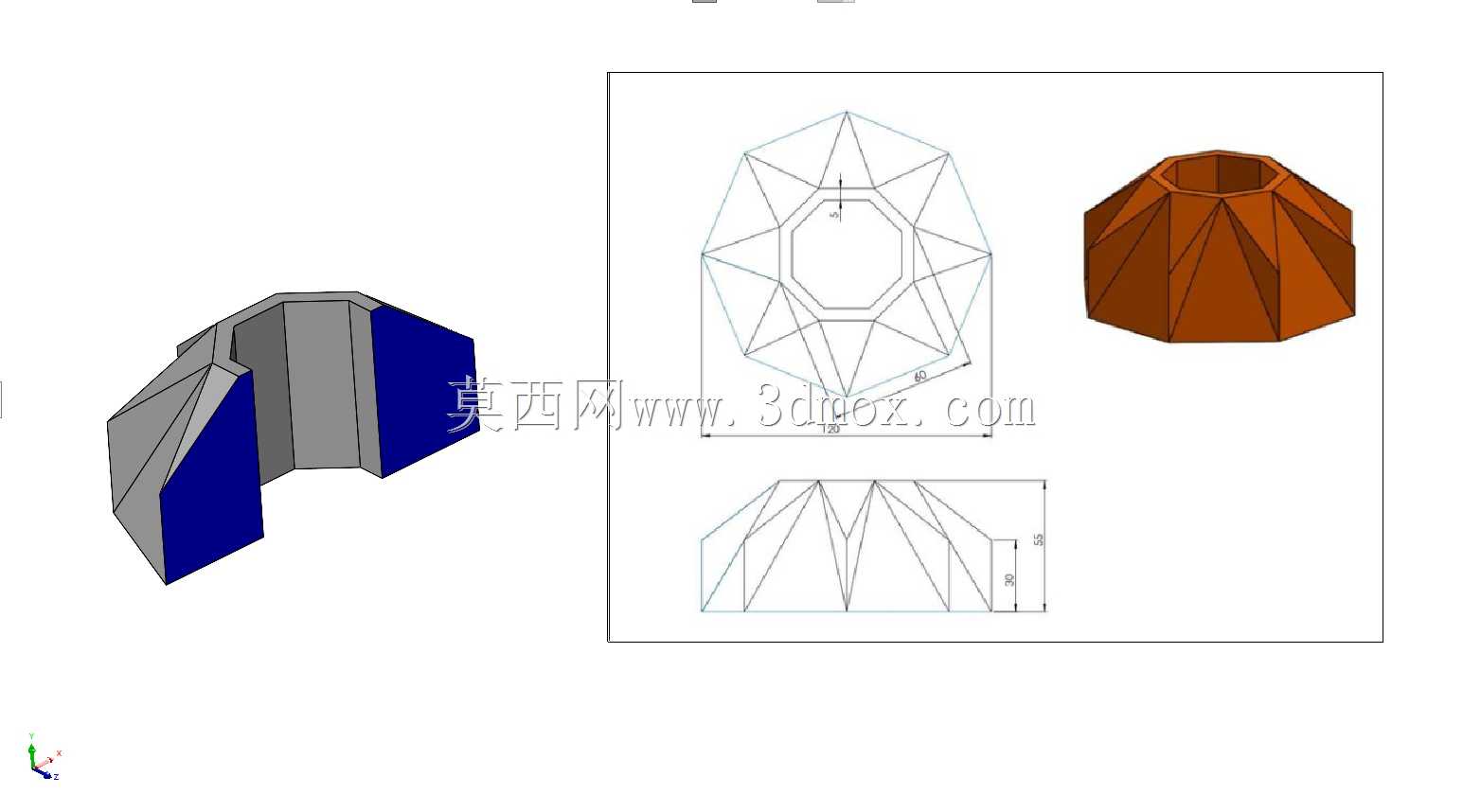

本次呈现的多面棱台镂空曲面构件，是曲面造型能力进阶训练中极具代表性的练习载体，其设计逻辑贴合通用机械领域中异形导流罩、装饰性结构护罩、特种灯具散热外壳等零部件的造型思路，能够帮助设计者熟练掌握空间多边形构线、曲面放样、实体加厚、特征切除等核心建模操作，为后续承接复杂异形工业零件的设计任务筑牢基础。从实际应用场景来看，这类多面折角的棱台结构，既可以作为小型工业设备的顶部通风护罩，利用多面折面的结构特性提升整体抗形变能力，相比普通圆弧面结构在受到侧向冲击时更不容易发生凹陷变形，同时镂空的中心结构能够满足设备内部的通风散热、管线穿出需求，折面的造型也能提升设备外观的工业设计质感，打破常规圆筒、方壳结构的单调感；也可以经过尺寸适配调整后，作为创意工业风的灯具外罩，多面折面能够对内部光线形成多角度的漫反射，避免光线直射产生的眩光问题，同时棱台的收窄结构可以方便与灯座进行对接安装。从设计思路层面，该构件首先以中心正八边形作为上下端面的基准轮廓，向外延伸构建多层嵌套的多边形空间线架，通过相邻边的曲面放样形成连续的折面侧壁，每一个折面都保持平直的切面形态，相邻面之间形成清晰的棱线，既保证了曲面的顺滑过渡，又保留了多面体的硬朗几何质感；上端面的镂空结构采用与外轮廓同中心的正八边形切除，保证整体结构的对称性，降低建模过程中特征出错的概率，也让后续的安装定位更加便捷。从尺寸与安装边界来看，该构件整体呈上窄下宽的棱台形态，下端面的外接圆尺寸可根据实际安装场景进行参数化调整，侧壁的倾斜角度控制在30度至45度区间时，结构稳定性与造型美观度达到最优平衡，下端面可预留安装法兰边，通过均布的螺丝孔完成与基座的固定连接，整体壁厚可根据使用场景调整，作为结构护罩使用时壁厚设置为2至3毫米即可满足普通防护需求，作为承重结构件使用时可适当加厚并在棱线处增加加强筋提升结构强度。这类曲面结构的建模练习，核心是帮助设计者建立空间线架的构建思维，理解曲面从线到面再到实体的生成逻辑，掌握对称结构的建模技巧，避免因空间轮廓错位导致的曲面扭曲、实体无法生成等问题，这些建模思路能够直接迁移到各类异形机械护罩、工艺装饰结构件、特种容器外壳的实际设计工作中，有效提升复杂曲面零件的设计效率与成型质量。
