双行程取放气动移栽执行机构

该气动取放执行机构主要面向3C电子、小五金零部件、轻工包装等行业的自动化产线移栽工位，适配小尺寸轻型工件在相邻工位间的短距离高低位转运需求，可集成在流水线侧装支架、独立机架或多轴移载平台末端，替代人工完成重复性的工件拾取、移位、放置动作，有效降低人工操作的重复劳动强度，提升工位间物料转运的节拍一致性与定位精度，尤其适配来料位与放料位存在固定高度差的作业场景，无需额外配置Z轴升降驱动单元即可完成跨高度取放作业。

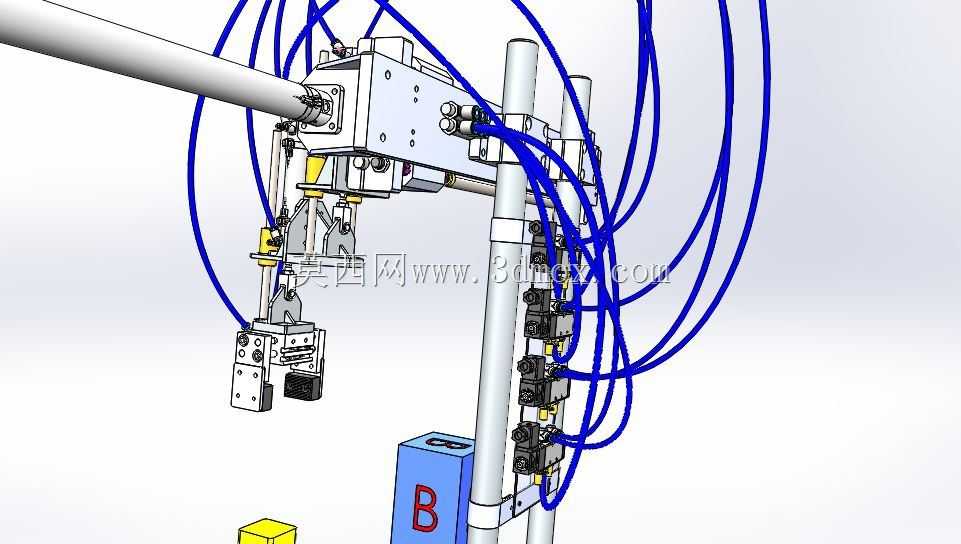

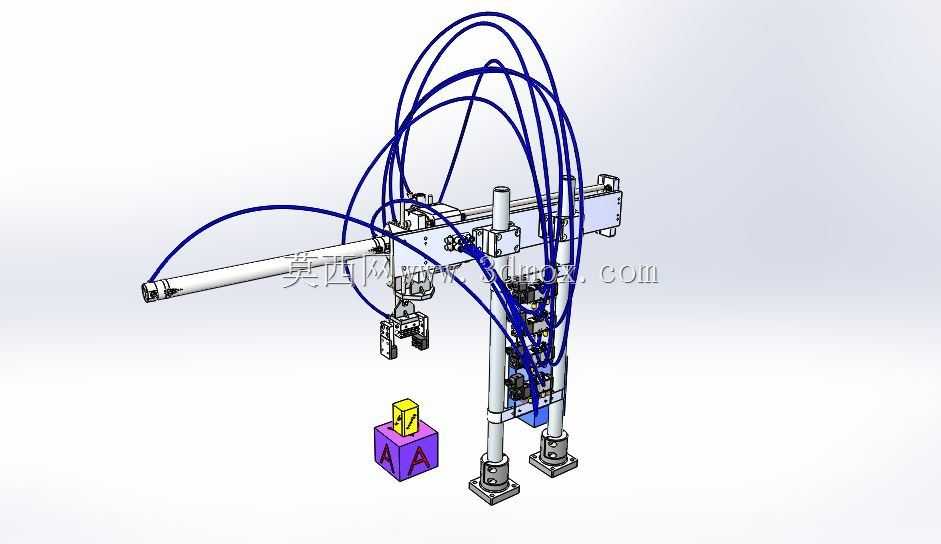

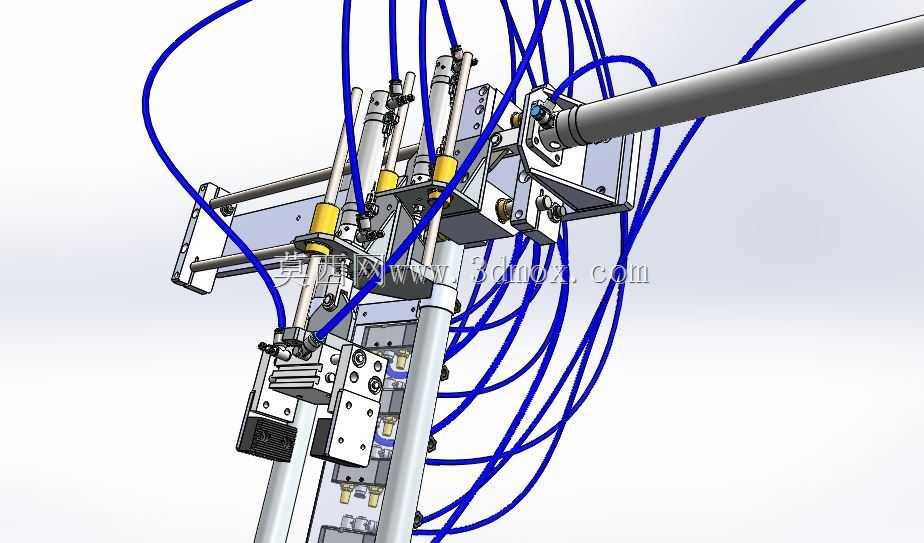

机构核心执行单元采用垂直布置的双行程气动结构，两段行程均为100mm，搭配两组气动圆形驱动缸实现动作输出，可根据作业需求切换单段短行程、双段长行程两种伸出模式：当拾取位置处于较高工位时，可仅伸出单段行程完成取料，放料至较低工位时伸出全段行程完成对位放置，无需额外调整机构安装高度即可适配不同高度差的工位布局。末端配置平行夹爪式拾取组件，可根据工件外形更换夹指适配块，兼容规则外形小零件、带定位柱小型组件等多种工件的夹持需求，夹持力可通过回路调压阀灵活调节，避免夹伤薄壁类、易变形工件。

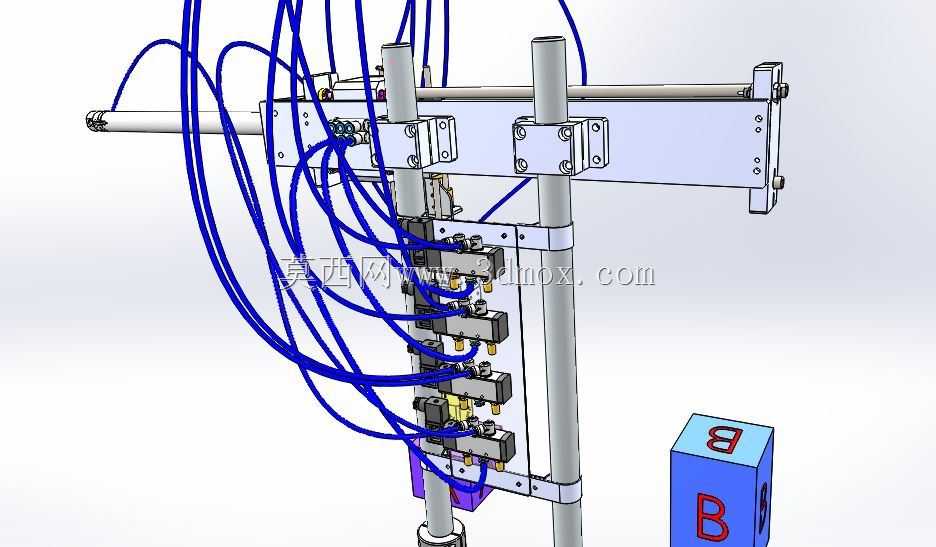

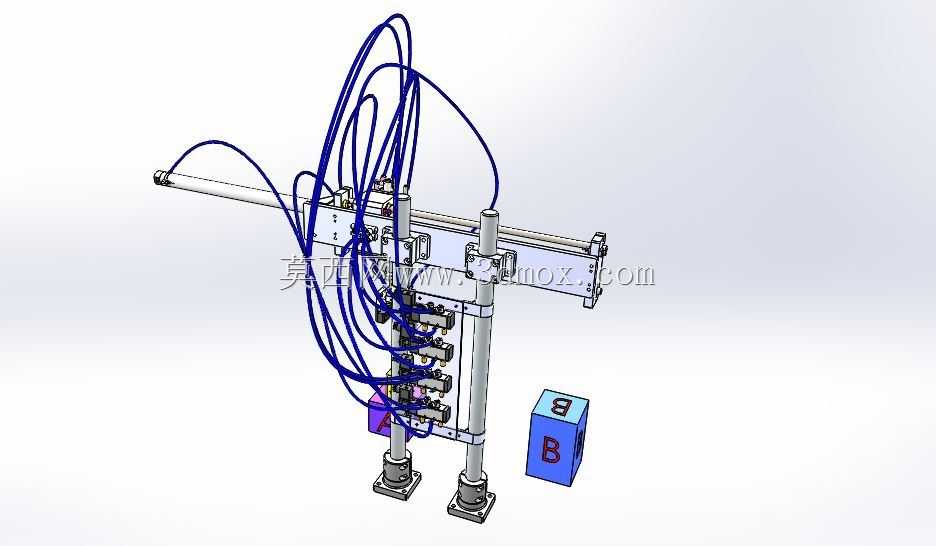

气路管线采用侧置排布设计，所有气动管路沿主安装梁侧边走线，通过管卡有序固定，避免机构横移动作过程中管线与周边设备、机架发生剐蹭缠绕，阀组集成安装在主立柱侧面，缩短阀到执行缸的气路长度，降低气路延迟提升动作响应速度。整体结构采用标准铝型材与加工件组合搭建，主安装梁为长条形平直结构，两端预留安装孔位可直接与横向平移滑台、直线模组的动子座连接，安装立柱采用圆形标准型材，可通过抱箍式安装座灵活调整整体机构的安装高度与前后位置，适配不同产线的机架安装边界。

设计过程中优先考虑机构的动作稳定性与维护便捷性，所有驱动元件均采用标准气动件，后期维护更换无需定制非标配件，各活动关节处配置自润滑衬套，长期往复运行无需频繁加注润滑脂，夹爪组件采用快换式连接结构，更换不同夹指即可快速切换适配不同规格的工件，缩短产线换型调试的时间成本。机构整体横向跨度适配常规0-400mm范围内的短距离移载需求，垂直方向总行程覆盖200mm高度差，可满足多数轻型小件工位间的移载作业要求，安装时仅需固定主立柱与横向驱动单元的连接位，接通对应气路与控制信号即可投入使用，无需复杂的现场二次加工适配。
