洗衣机传动用精密齿轮箱结构设计

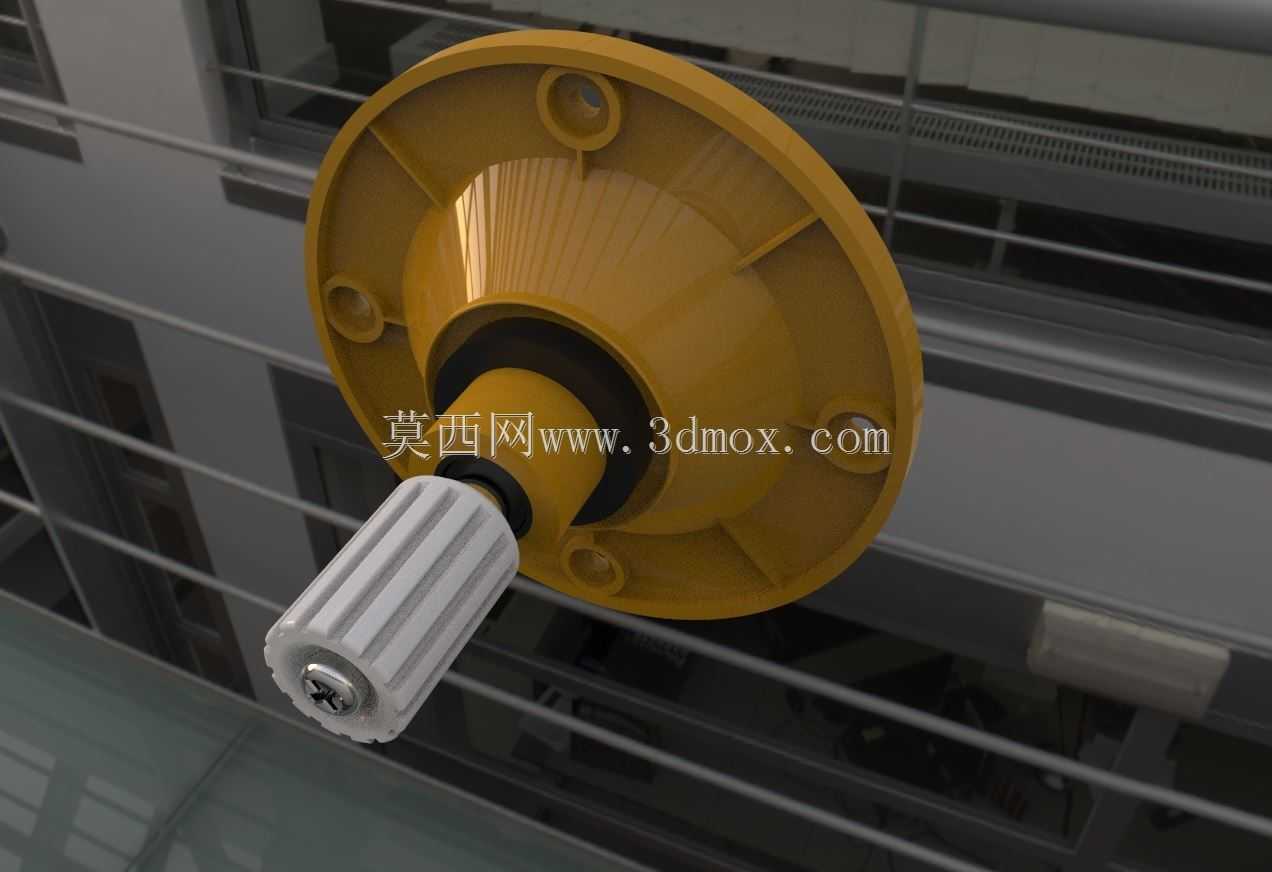

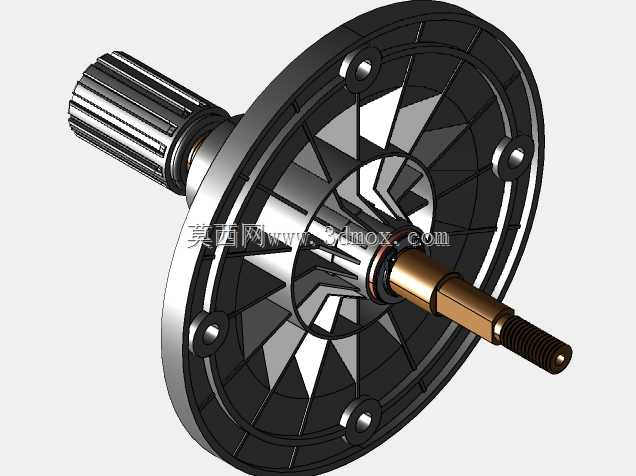

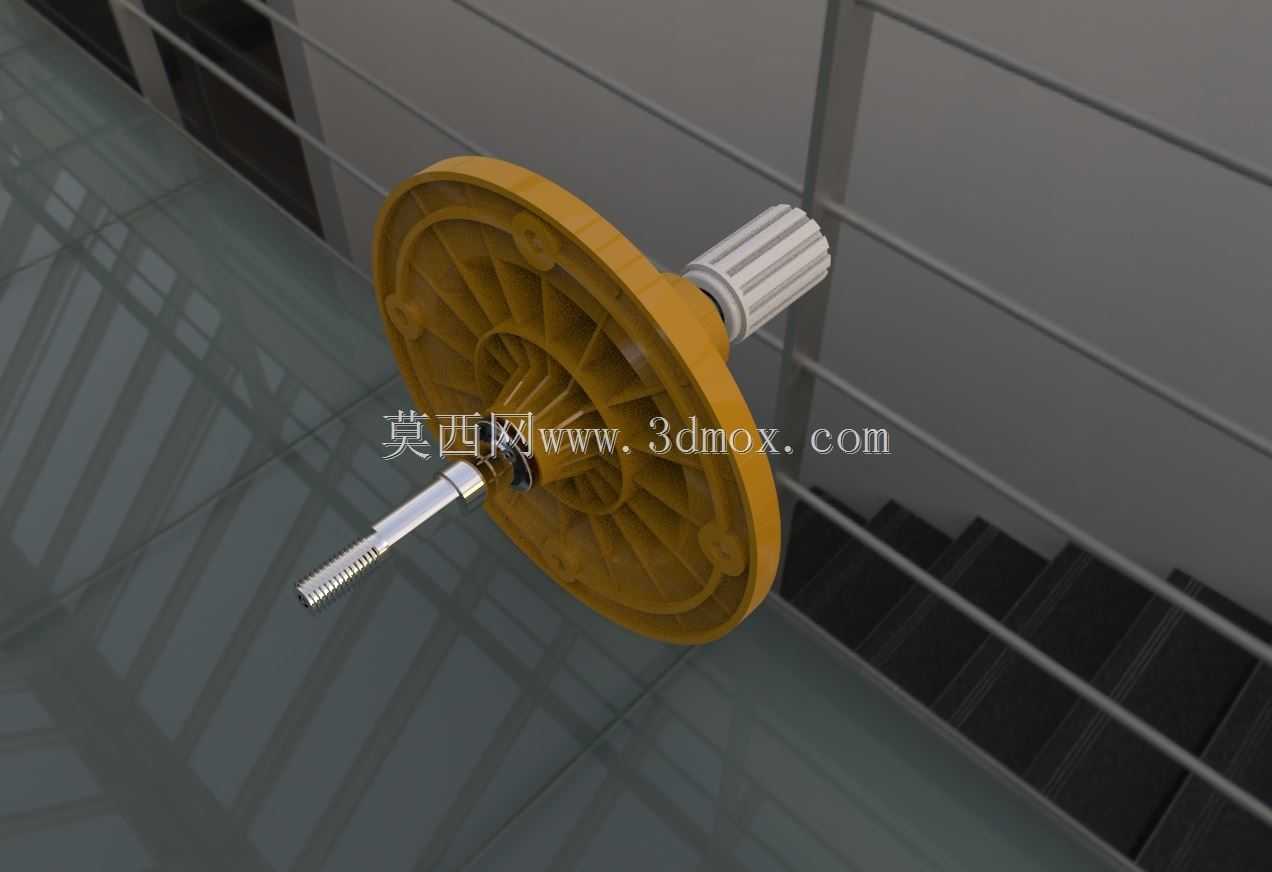

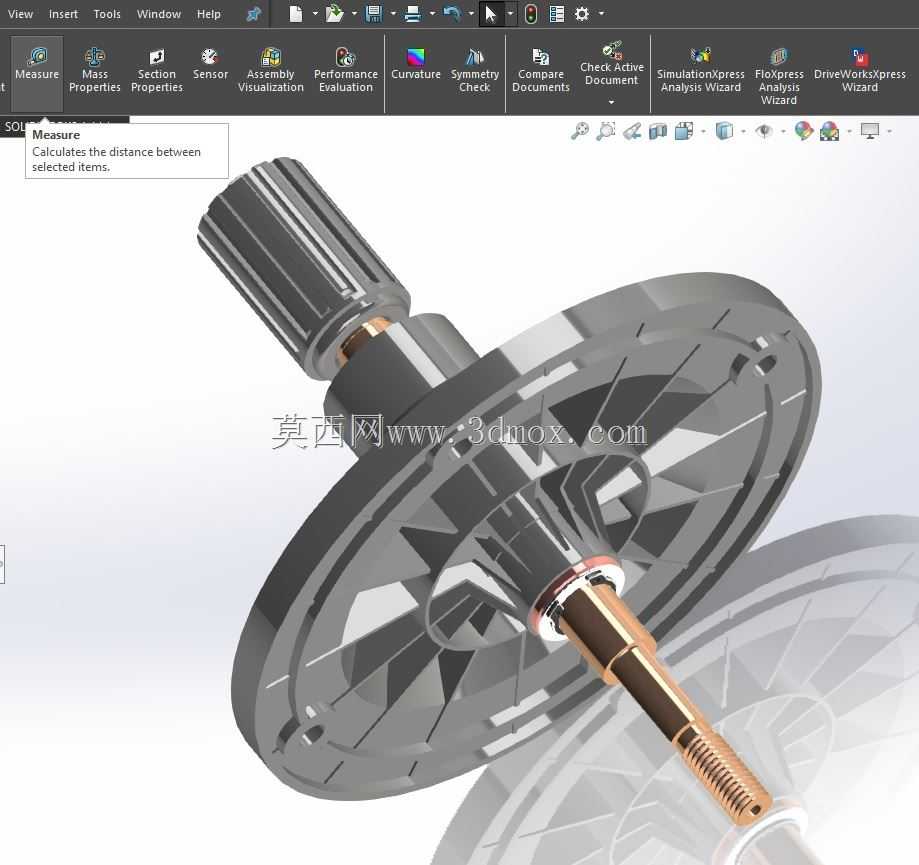

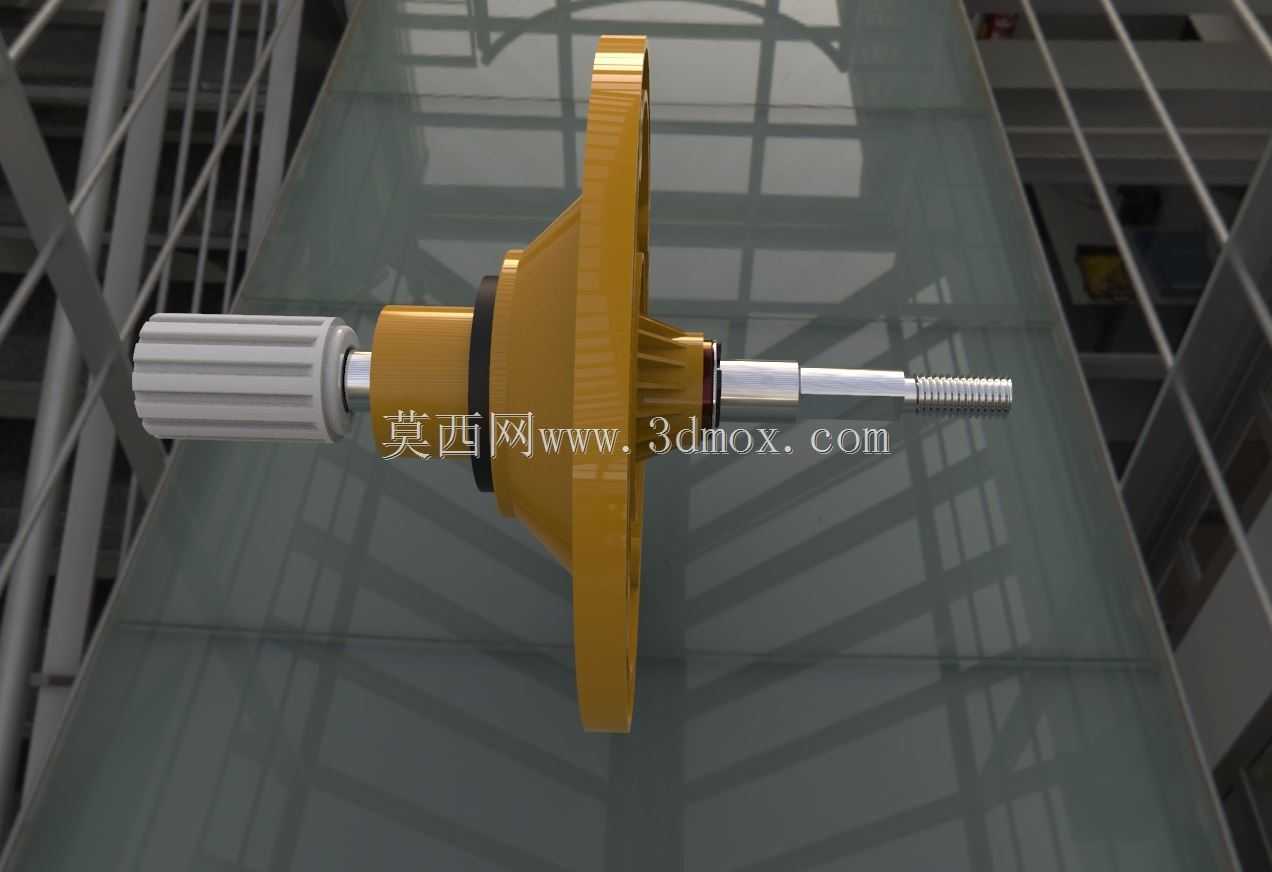

这款齿轮箱是面向家用波轮洗衣机核心传动场景开发的专用动力传递部件，主要承担洗涤、脱水工况下的动力切换、转速匹配与扭矩放大功能，是洗衣机实现不同工作模式切换的核心机械结构。在实际洗衣作业流程中，电机输出的高转速低扭矩动力输入齿轮箱后，可通过内部啮合的齿轮组完成减速增扭，匹配洗涤工况下波轮需要的低转速大扭矩输出需求，带动波轮正反向旋转形成水流揉搓衣物；当进入脱水工况时，齿轮箱内部的离合结构会切换传动路径，将输入动力直接传递至内桶轴，带动内桶高速旋转完成离心脱水动作，整套传动切换过程平顺无卡滞，能有效降低工况切换时的冲击噪音。从设计思路来看，这款齿轮箱采用同轴输入输出的布局结构，输入轴端设计有花键结构，可与电机输出端实现可靠周向固定，避免大扭矩传递时出现打滑问题；输出端分为同轴嵌套的双层轴结构，内层轴连接波轮实现洗涤动力输出，外层轴连接脱水内桶实现高速脱水动力输出，双层轴之间设置有耐磨衬套，既保证了两轴的同轴度精度，又能降低相对转动时的摩擦损耗。齿轮箱的端盖采用辐条式加强结构设计，在保证整体结构刚度、满足安装定位精度要求的前提下，尽可能降低了部件自身重量，端盖上预留的多个安装孔位可与洗衣机外桶的安装支座精准匹配，安装边界完全适配主流大容量波轮洗衣机的装配空间，不需要对原有洗衣机的桶体结构做额外修改即可完成替换装配。内部齿轮采用斜齿啮合设计，相比传统直齿结构啮合重合度更高，传动过程更平稳，能有效降低齿轮啮合产生的振动与噪音，适配家用家电对低运行噪音的使用要求；轴系部件多处设置有密封结构与耐磨轴承，可避免洗涤过程中的水渍、洗涤剂雾气侵入齿轮箱内部，同时保证长周期运转下的轴系转动精度，延长部件的整体使用寿命。齿轮箱的整体外形采用圆盘式主体搭配伸出轴的结构，主体圆盘的外径尺寸适配洗衣机内外桶之间的预留安装空间，伸出轴的长度尺寸经过精准核算，既可以保证与波轮、内桶的连接深度满足扭矩传递要求，又不会出现轴端过长干涉其他部件的问题，所有安装配合面的尺寸公差都经过严格校核，能保证批量装配时的互换性，降低生产装配环节的调校成本。
