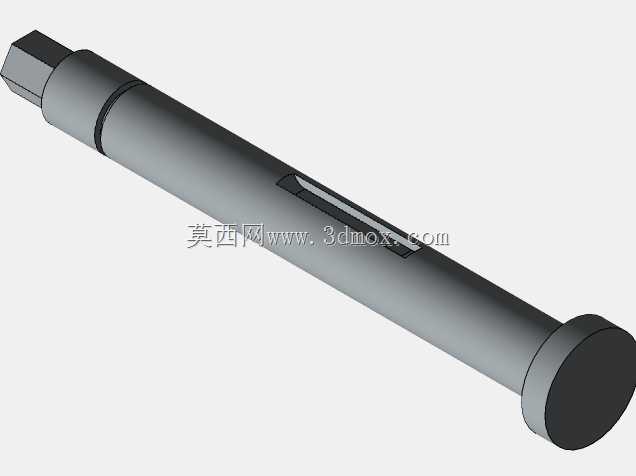

带键槽长轴类机械传动连接零件

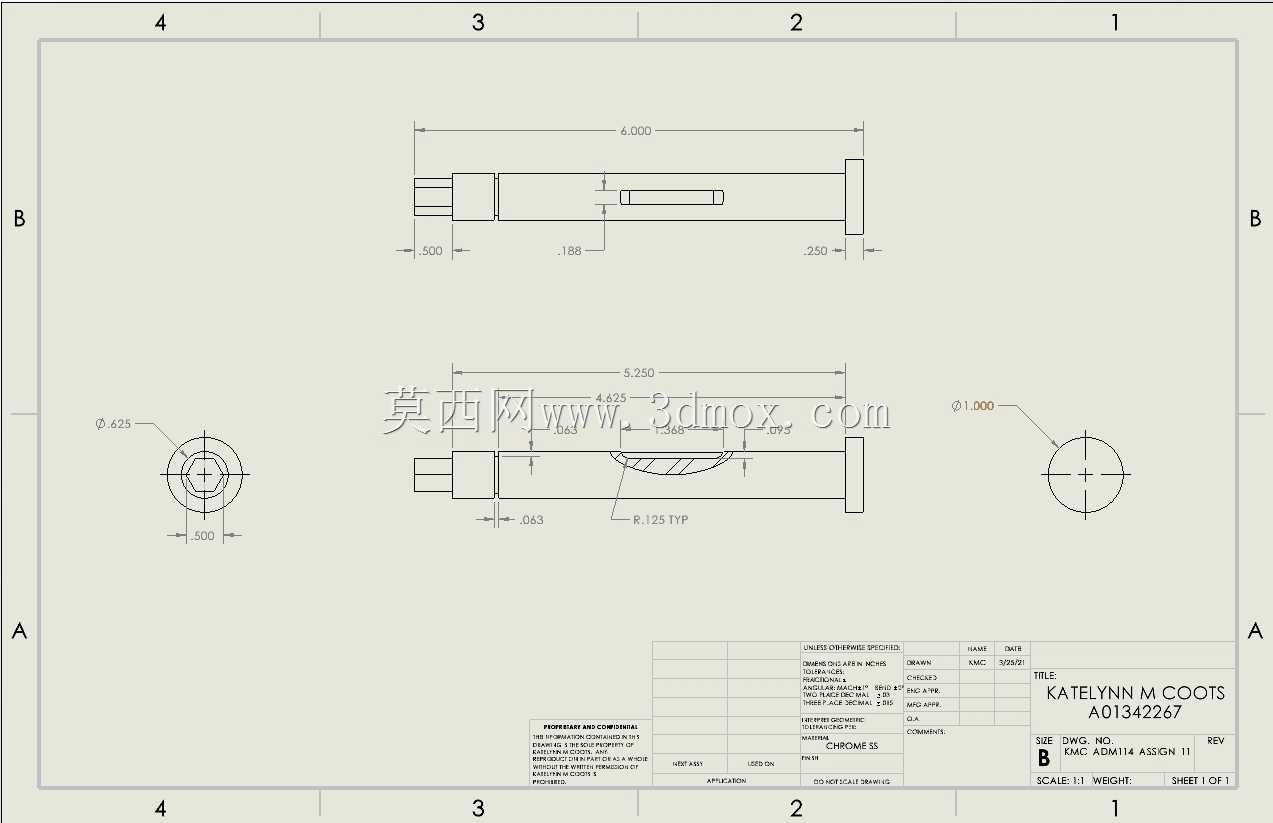

该轴类零件是机械传动系统中承担扭矩传递、部件定位连接的核心基础零件，广泛应用于各类中小型传动机构、轻工设备输送单元、小型工装夹具的动力传递链路中，可适配齿轮、带轮、联轴器等多种外接传动部件的安装需求，在传动链路中既承担旋转动力的传递作用，也可作为滑动支撑轴实现部件的直线往复导向功能。从功能特性来看，该轴采用阶梯轴结构设计，不同轴段的直径差异可实现外接零件的轴向定位，避免传动过程中零件出现轴向窜动，保证传动精度的稳定性；轴身开设的标准键槽可通过平键实现与外接传动件的周向固定，确保扭矩传递过程中不会出现轴与连接件的相对打滑，保障动力传输的可靠性；轴端的倒角设计既可以去除加工毛刺提升装配安全性，也可在装配过程中起到导向作用，降低外接零件套装时的卡滞风险，提升装配效率。在设计思路上，该轴充分结合了轴类零件的等强度设计原则，根据不同轴段承受的弯矩、扭矩大小匹配对应的轴径尺寸，在承受扭矩输入、外接载荷的位置适当加大轴径提升结构强度，在无外接载荷的轴段控制轴径以降低整体重量、减少材料消耗；轴身的圆角过渡设计可有效降低应力集中风险，避免轴在长期交变载荷作用下出现疲劳断裂问题，提升零件的使用寿命；键槽的位置、尺寸均匹配通用平键的安装标准，无需定制特殊连接件即可实现与标准传动配件的适配，大幅降低后续的配件采购与维护成本。从外形尺寸与安装边界来看，该轴整体为细长轴结构，总长度适配中小型传动箱体的内部安装空间，两端轴段的直径匹配标准轴承的内孔尺寸，可直接安装在标准深沟球轴承内实现旋转支撑，无需额外定制非标轴承；轴身的安装段长度匹配常规齿轮、带轮的轮毂宽度，安装后可通过轴端挡圈实现轴向锁紧，整体安装边界紧凑，不会占用过多的设备内部空间，可适配各类布局紧凑的小型传动设备的安装需求。
