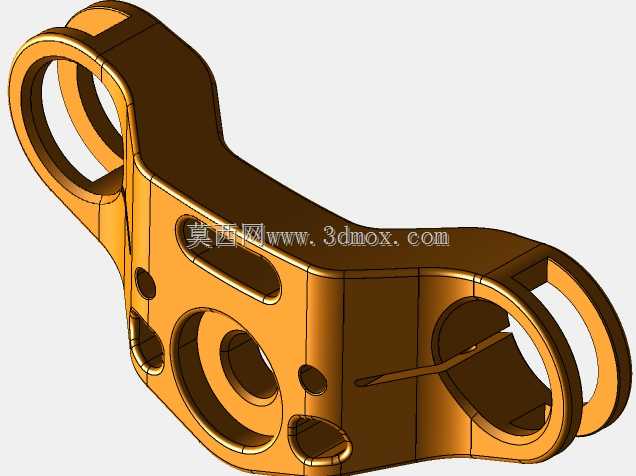

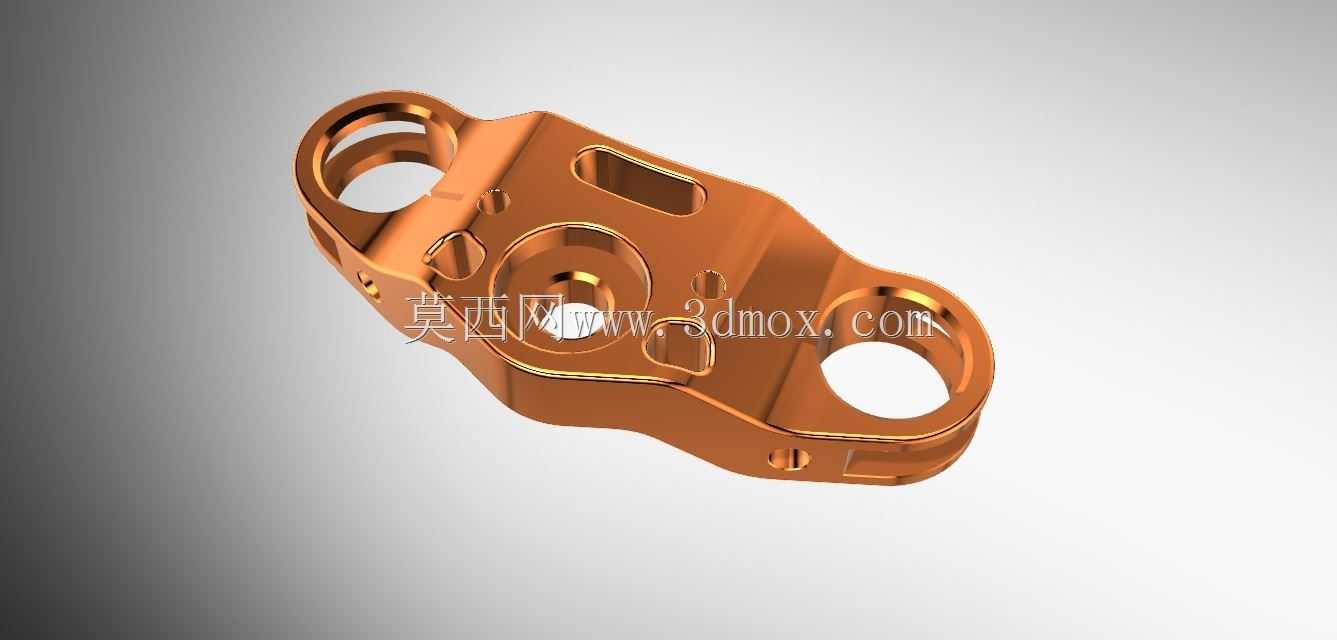

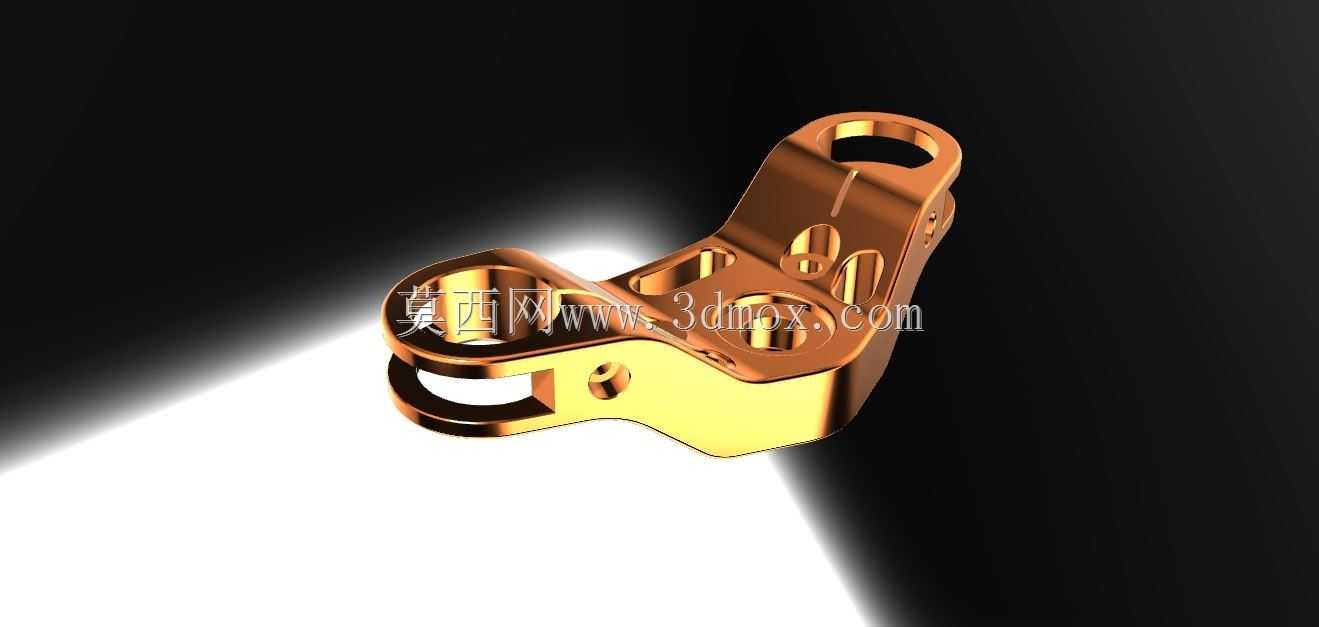

铝合金摩托车上联板转向连接叉板结构

该零件作为摩托车转向系统的核心连接构件，主要应用于跨骑式摩托车的前悬架与转向手把的衔接部位，承担着固定前减震器上端、传递转向操控力矩、承载前部车身载荷的关键作用，是摩托车行驶系统中保障转向精度与行驶稳定性的重要受力部件。在实际整车装配场景中，该零件位于摩托车前部手把下方，两侧的同轴通孔用于套接前减震器的上安装端，通过锁紧结构将两根前减震牢牢固定，保证减震器工作时的同轴度，避免行驶过程中减震出现偏摆、旷量；中部的定位孔用于安装转向柱，与车架的转向套筒配合，实现转向动作的顺畅回转，同时承接手把传递的转向力，将操控动作精准传递至前轮，完成车辆的转向操控。零件采用铝合金材质设计，核心思路是在满足结构强度要求的前提下最大化降低部件重量，相比传统钢制连板，铝合金材质的应用可有效降低前部簧下质量，提升减震响应速度与整车操控灵活性。设计过程中针对受力分布做了针对性的结构优化，在减震安装孔、转向柱连接位等应力集中区域做了加厚加强处理，同时在非受力区域开设减重槽与工艺孔，既去除冗余材料实现轻量化，又避免应力集中带来的结构断裂风险，零件表面做了阳极氧化质感处理，兼顾防锈性能与外观质感。从安装边界来看，两侧减震安装孔的中心距严格匹配对应车型的前减震间距，孔位内径与减震器上安装轴径保持过渡配合公差，中部转向柱安装孔的同轴度、端面垂直度都有严格的形位公差要求，保证装配后转向动作无卡滞，周边预留的安装凸台用于固定手把支座、仪表支架、线束卡扣等附属部件，所有安装位的位置尺寸都与整车布局精准匹配，无需额外改装即可直接适配对应车型的装配需求，零件整体外形采用流线型过渡设计，避免尖锐棱角带来的安全隐患，同时与整车前部的造型风格相契合，兼顾结构实用性与外观协调性。
