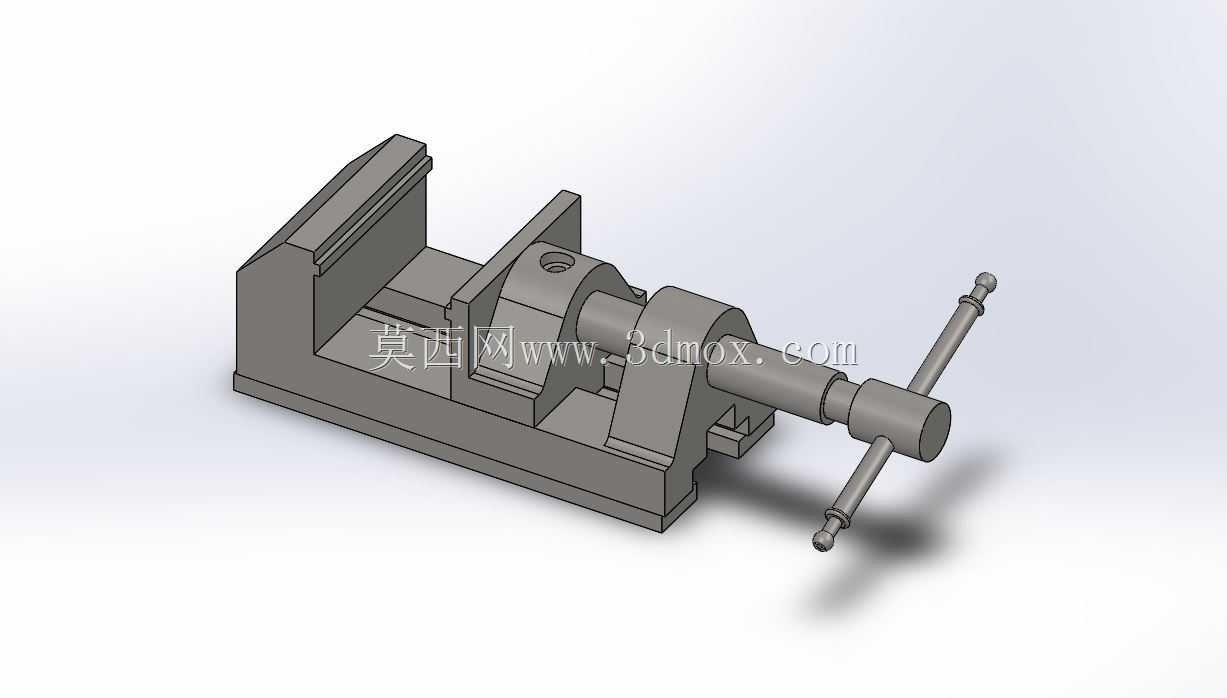

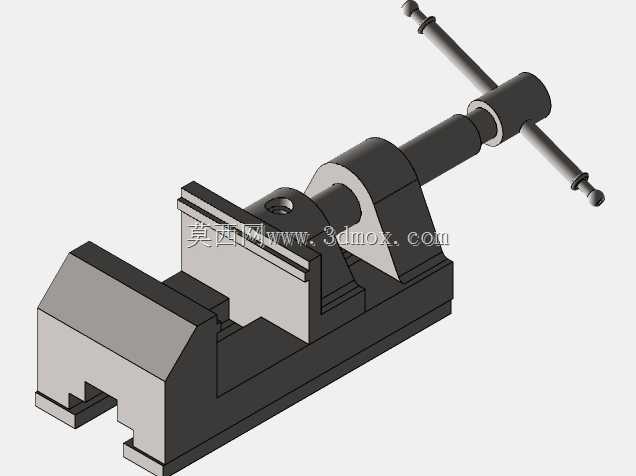

简易手动台虎钳夹持工装结构设计

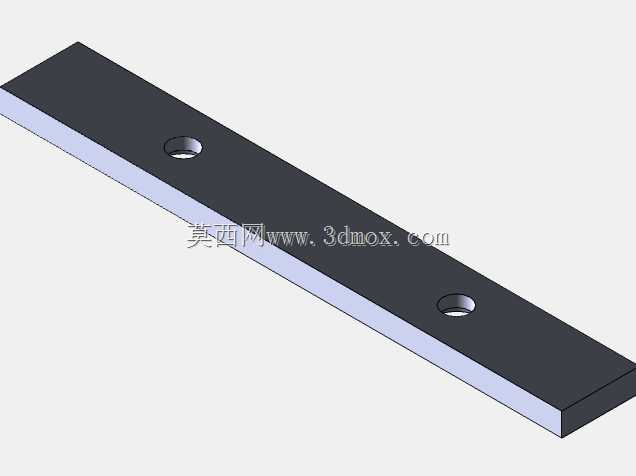

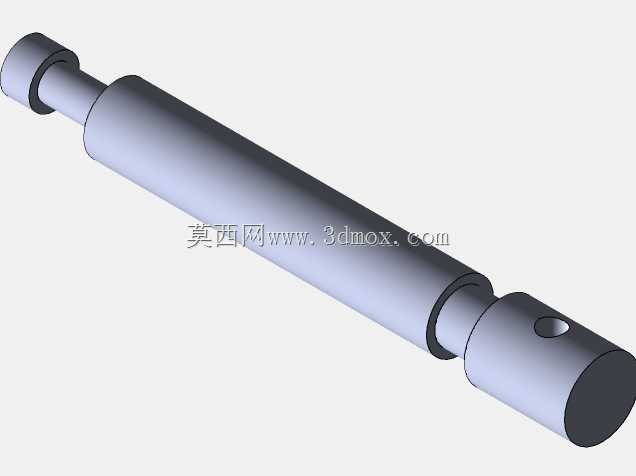

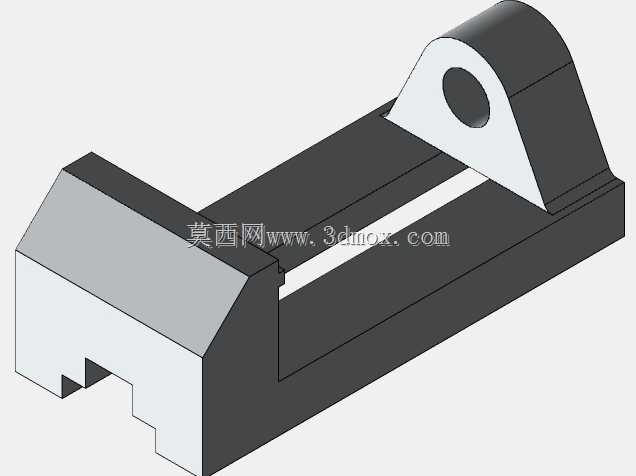

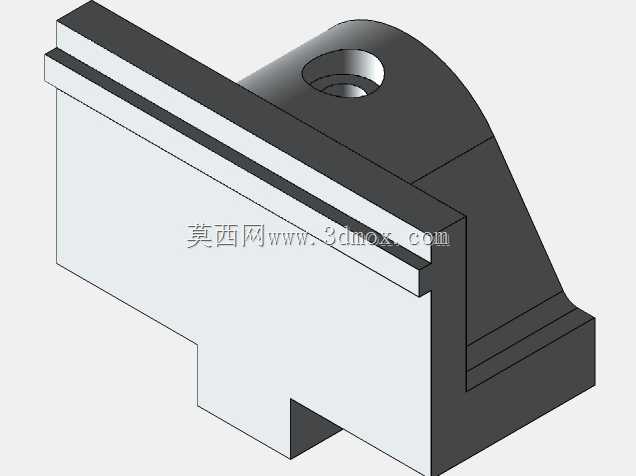

这款手动台虎钳是机械加工、钳工实训、小件维修场景中极为常用的夹持类工装，主要承担小型工件的装夹固定职能，无论是钳工锉削、划线、钻孔、攻丝等基础加工作业，还是小型零件的拆装修整、电子元器件的焊接固定，都能通过该台钳提供稳定的夹持力，避免工件在作业过程中出现位移、晃动，保障加工精度与操作安全。从功能特性来看，该台钳采用丝杠进给的经典传动结构，通过转动端部的手柄带动丝杠旋转，驱动活动钳身沿固定导轨做直线往复运动，配合固定钳身的夹持面实现对工件的夹紧与松脱，钳口位置预留了安装防滑齿板的结构，可根据夹持工件的材质更换不同类型的钳口垫，既可以夹持硬度较高的金属毛坯件，也能通过加装软质钳口垫夹持表面精度要求高的精加工零件，避免夹伤工件表面。在设计思路上，这款台钳走极简实用的路线，整体结构没有冗余的复杂部件，固定钳身与底座采用一体化的结构设计，大幅提升了整体刚性，减少装夹受力时的结构形变，活动钳身与导轨的配合面采用大接触面积的滑动配合结构，保障进给过程的平顺性，不会出现卡滞、偏摆的问题，丝杠与活动钳身的连接部位采用间隙配合的铰接结构，能够自动补偿少量的装配误差，降低加工精度要求，更适合初学者理解工装夹具的基础传动逻辑。从安装边界与尺寸适配来看，该台钳底座为平整的矩形结构，可通过螺栓固定在钳工工作台、实训操作台的台面上，整体占用台面空间较小，钳口张开行程覆盖常规小型工件的夹持尺寸需求，整体高度适配操作人员坐姿作业的操作高度，无需额外垫高即可舒适完成各类钳工作业，整体结构的受力路径经过优化，夹紧力从丝杠传递到活动钳身，再均匀分布到两个钳口的接触面上，不会出现局部应力集中导致的结构损坏，日常使用中仅需定期对丝杠、导轨配合面加注润滑脂即可长期维持顺畅的操作手感，维护成本极低，非常适合作为机械入门学习者理解丝杠传动、夹具结构原理的教学实例，也能满足小型维修工位、家庭DIY作业的日常夹持需求。
