集成除雾功能的一体式排气扇结构设计

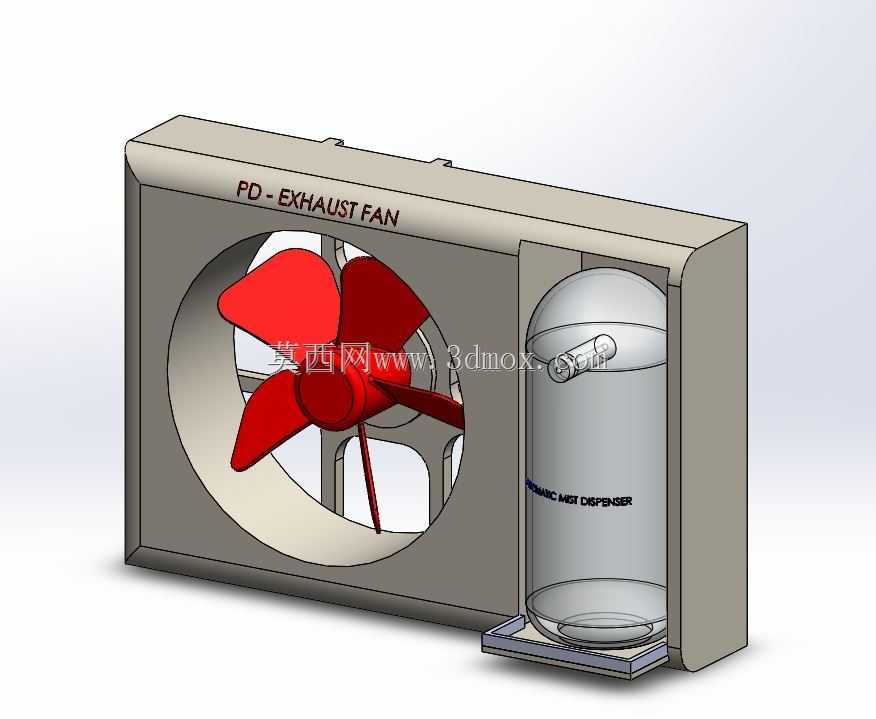

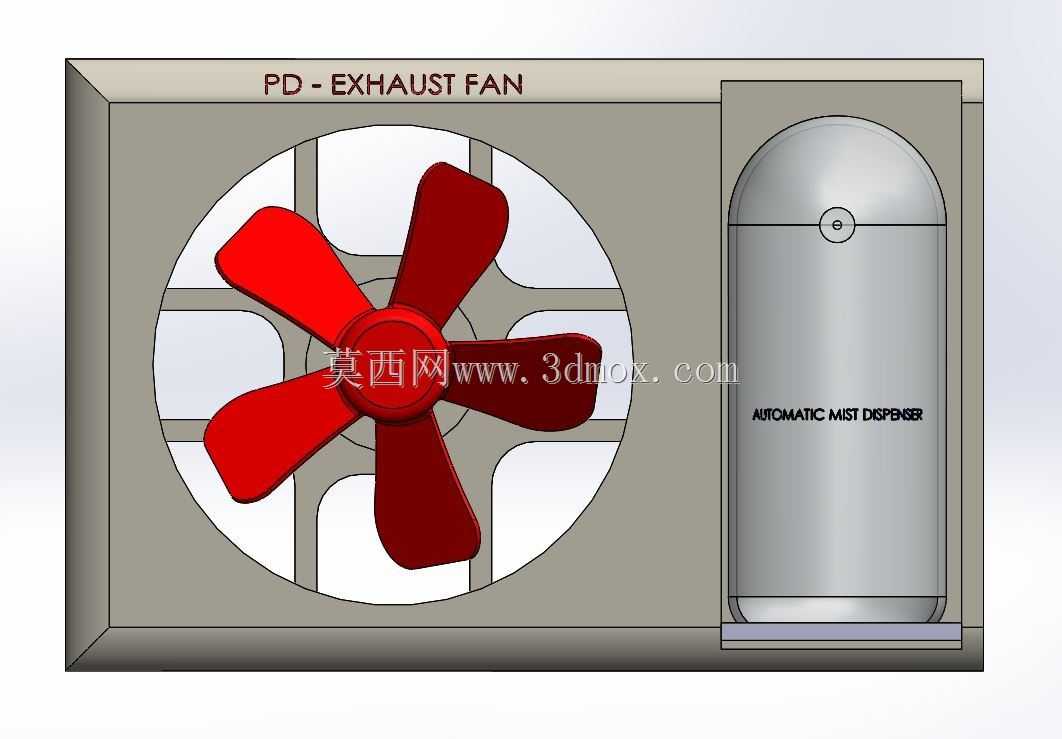

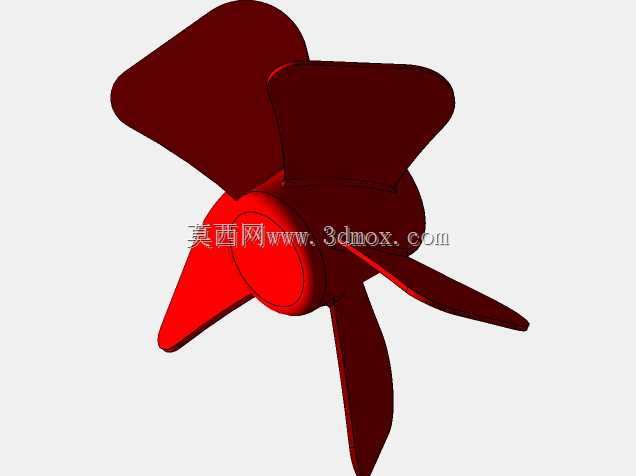

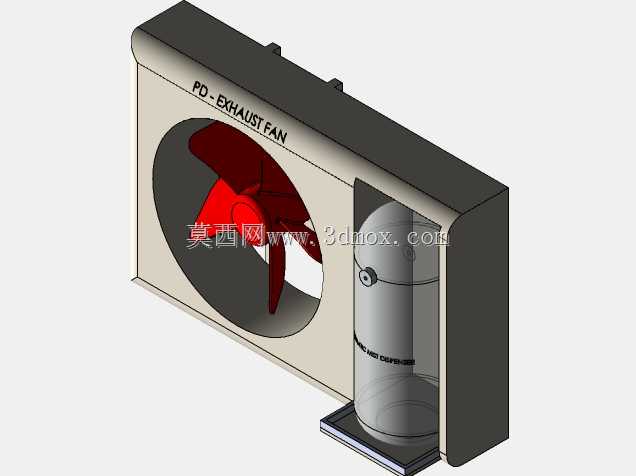

这款集成除雾功能的排气扇，主要面向密闭小型空间的通风与空气优化场景，常见于家用卫生间、小型密闭储物间、紧凑型办公隔间以及小型商用独立隔间等区域，解决传统排气扇仅能实现空气置换、无法在停机阶段主动优化空间气味与雾感残留的痛点。在实际使用过程中，设备承担双重功能：当风机处于运行状态时，核心扇叶结构高速转动，快速将空间内的浑浊空气、潮湿雾气、异味气体通过风道排出室外，实现基础的通风换气效果，快速降低空间内的湿度与异味浓度；当排风机停止工作后，设备侧边集成的自动喷雾结构会自动启动，将配套的空气清新剂雾化后散发到空间内，中和残留的异味分子，同时补充清新的空气成分，避免通风结束后空间内残留沉闷、潮湿的异味感，持续维持空间内的舒适空气氛围。从产品设计思路来看，这款设备采用一体化集成布局，将排气扇主体与除雾喷雾模块整合在同一个矩形安装壳体内，无需在墙面额外开孔安装独立的除雾喷香装置，大幅降低了安装施工的复杂度，也避免了多设备分散安装带来的墙面杂乱、线路外露的问题。主体排气扇部分采用轴流风叶设计，四片红色曲面风叶经过弧度优化，在保证足够排风风量的同时降低转动风阻，减少运行过程中的气流噪音，适配对静音有一定要求的室内场景。侧边的喷雾模块采用独立舱体设计，透明的储液罐可以直观观察内部清新剂的剩余容量，方便用户及时补充耗材，储液罐底部设置抽拉式承托结构，更换耗材时无需拆卸设备主体，仅需抽出承托托盘即可完成储液罐的取放与液体补充，操作门槛极低。从外形尺寸与安装边界来看，设备整体采用方正的薄型壳体设计，壳体厚度适配常规民用建筑的墙体预埋深度，安装时仅需在墙面开出对应尺寸的方形安装孔，将设备整体嵌入孔内后做边缘密封固定即可，设备正面与墙面齐平，不会额外占用室内的有效使用空间；壳体正面的排风区域设置圆形防护圈，既可以对内部转动的风叶形成安全防护，避免异物或者肢体误触转动部件造成安全隐患，也可以对排出的气流形成导流作用，提升排风的效率。喷雾模块的出雾口设置在储液罐上部朝向室内的一侧，雾化后的清新剂可以顺着室内空气的自然循环快速扩散到整个空间，不会出现局部浓度过高的问题。设备的整体外壳采用哑光硬质工程塑料材质，兼具防潮、防腐蚀的特性，能够长期适应卫生间等高湿度的使用环境，不会因为长期接触潮湿空气出现外壳锈蚀、变形的问题，结构连接处做了密封处理，避免潮湿空气进入设备内部侵蚀电路与结构部件，提升设备的整体使用寿命。
