80mm平面铣刀体刀柄转接组件

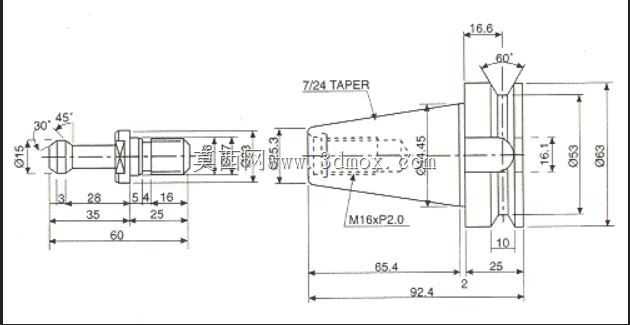

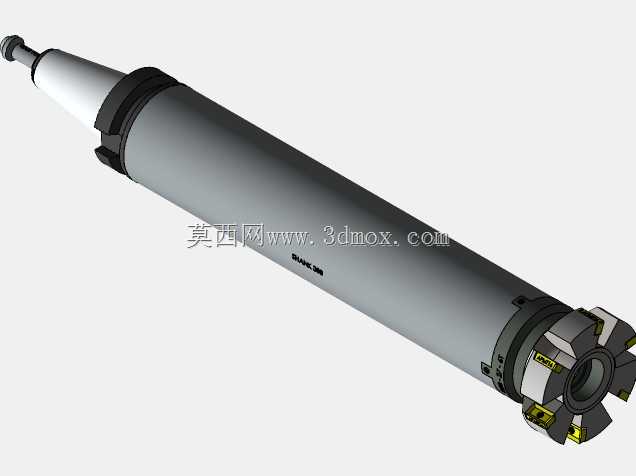

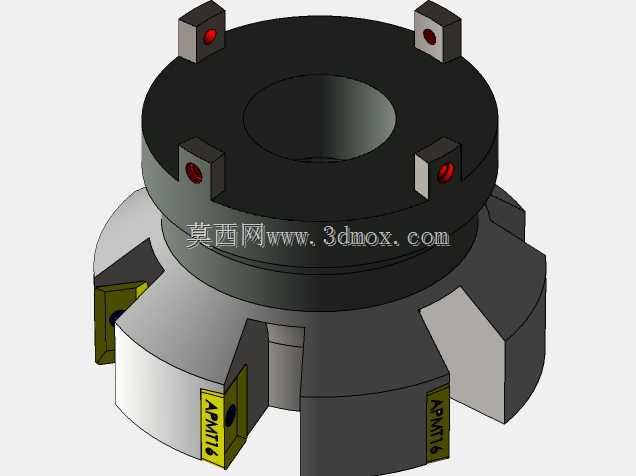

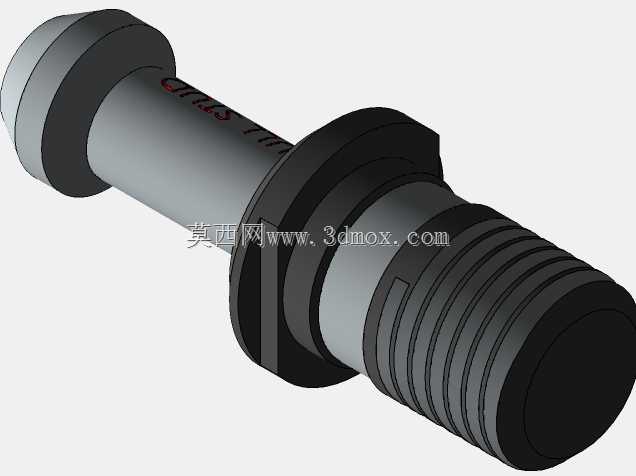

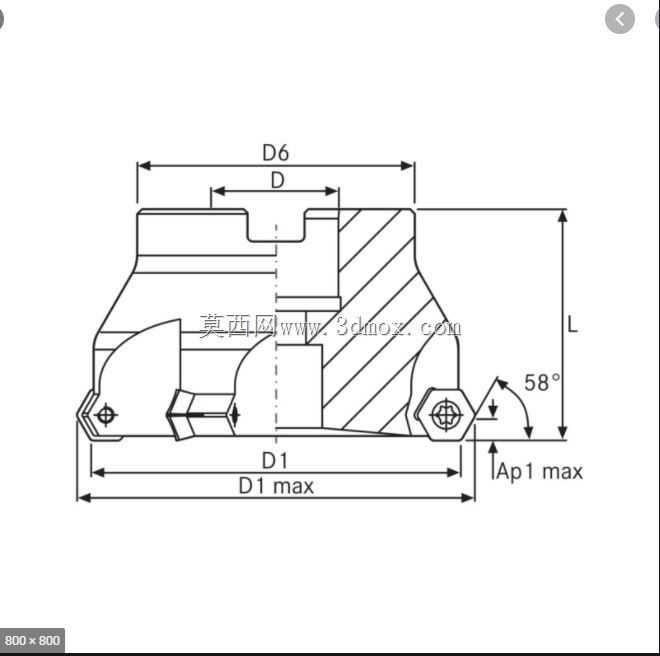

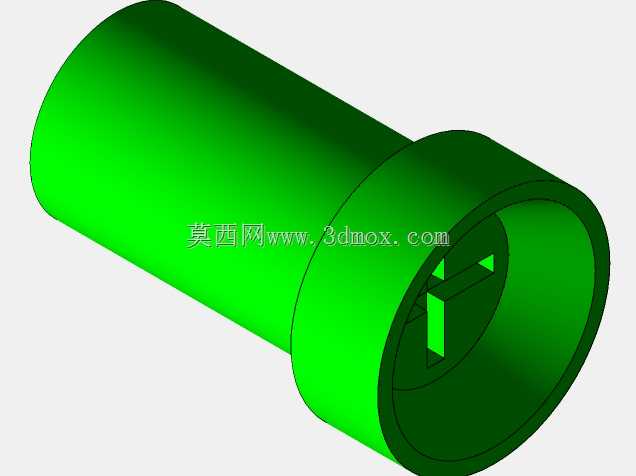

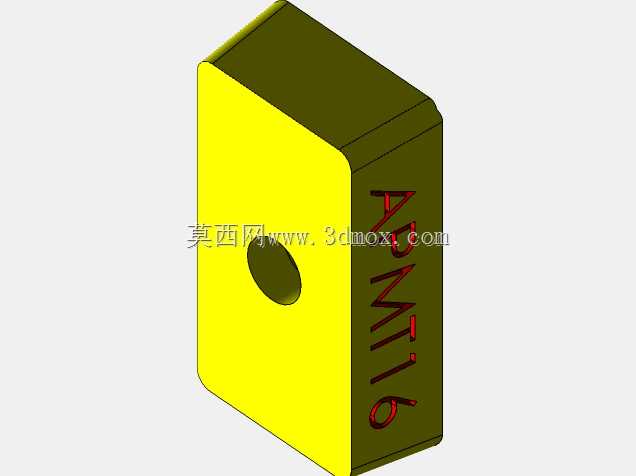

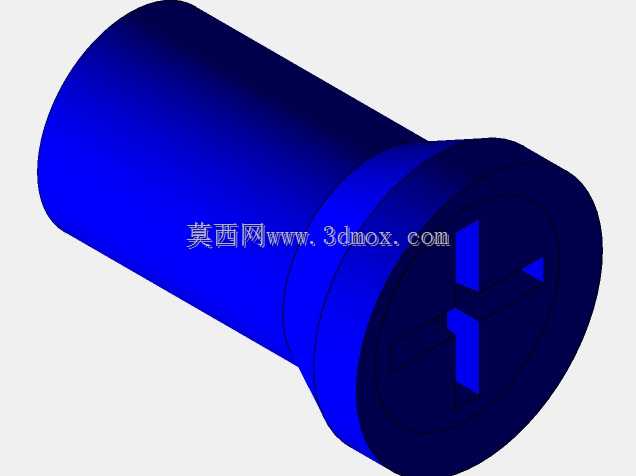

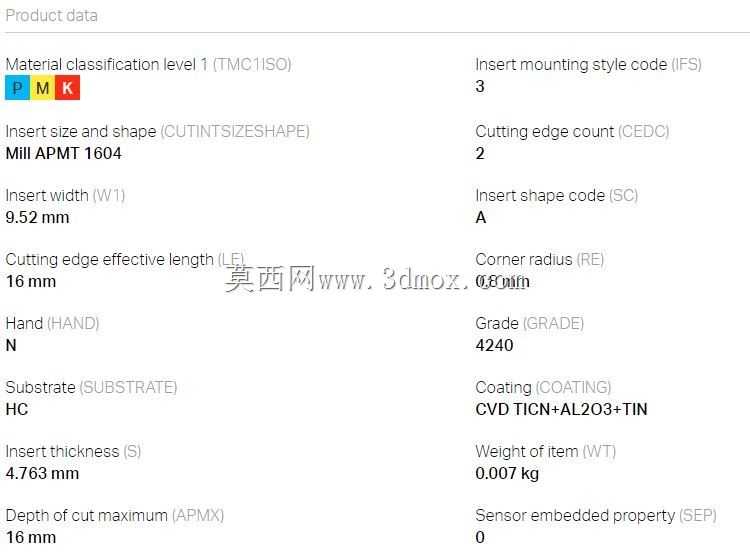

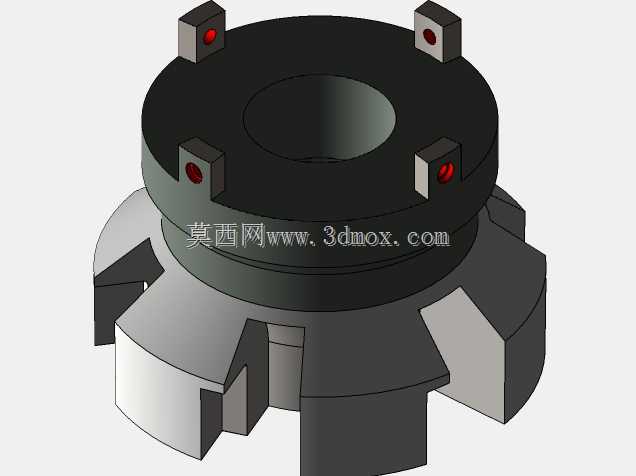

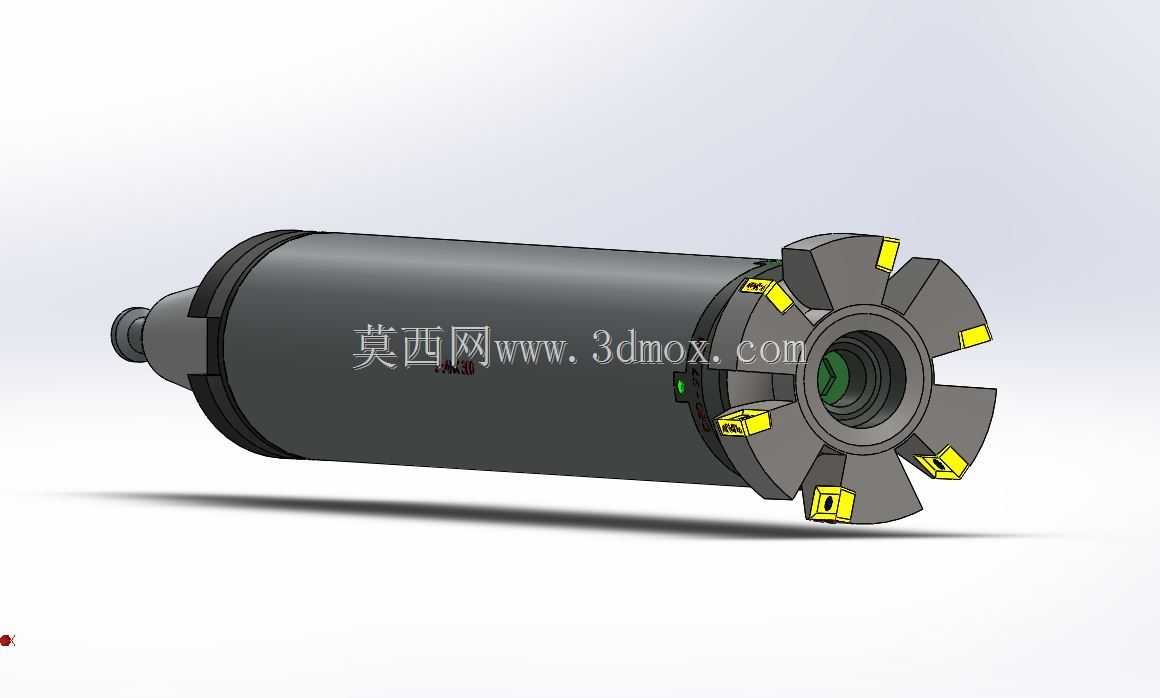

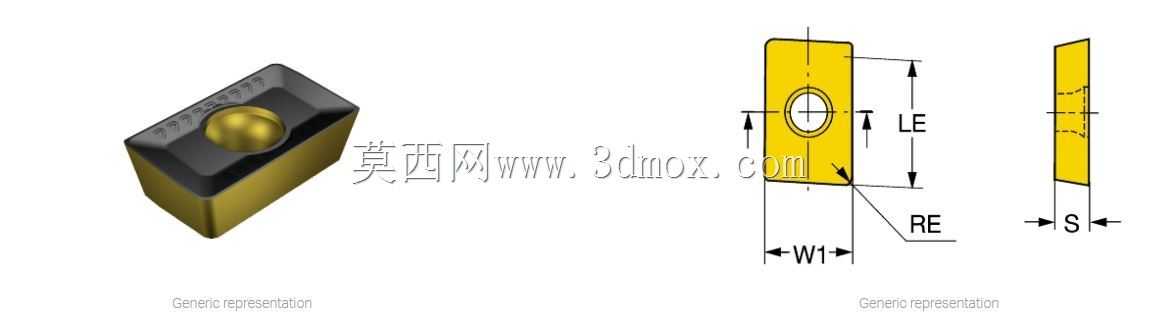

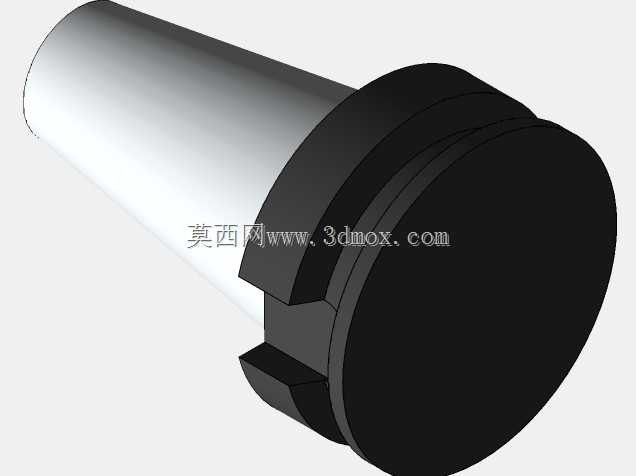

这套组件主要应用于立式加工中心、数控铣床等金属切削加工场景，覆盖模具钢、结构钢、铸铁等常见金属材料的大面开粗、平面精铣工序，是机加工车间完成箱体类、板类、大型结构件平面加工的核心配套工装。整套组件包含80mm直径平面铣刀刀体、适配APMT系列16规格刀片的装夹位、300mm长度加长刀柄、BT40主轴转接头以及配套拉手螺栓，各部件衔接精度直接决定铣削过程的跳动量与加工表面质量。从功能特性来看，刀体采用多刃错齿排布设计，单圈共设置6个刀片装夹工位，每个工位配备独立的刀片压紧螺钉与定位基面，可保证刀片安装后径向跳动控制在0.02mm以内，兼顾大切深下的排屑空间与高速铣削时的动平衡性能；加长刀柄采用中空阻尼结构设计，能有效降低长悬伸加工时的振颤，避免深腔、远距离加工面出现振纹；BT40转接头严格遵循主轴接口标准制作，锥面接触率不低于90%，可实现与机床主轴的高精度刚性连接，配套的拉手螺栓用于转接头与刀柄的锁紧固定，保证高速旋转下连接部位无松脱风险。设计过程中优先考虑了现场装拆的便捷性，刀片更换无需完全拆卸刀体，仅需松开对应工位的压紧螺钉即可完成刀片转位或替换；刀柄与转接头的连接部位设置了定位止口，装配时无需反复找正即可保证同轴度，大幅减少换刀辅助时间。外形尺寸与安装边界方面，铣刀刀体工作直径为80mm，刀片伸出刀体端面的切削高度为5mm，可满足单次最大4mm的切深需求；刀柄总长300mm，配合BT40转接头后整体悬伸长度可适配大部分机床的加工行程，安装时机床主轴端面至刀体切削端面的最小距离为320mm，加工时需预留至少10mm的安全退刀距离，避免刀体与工件夹具发生碰撞；各连接部位的锁紧扭矩严格遵循切削参数要求，拉手螺栓锁紧扭矩控制在35N·m，刀片压紧螺钉锁紧扭矩控制在8N·m，既保证装夹刚性，又避免应力过大造成部件损坏。整套组件的尺寸匹配完全贴合通用加工设备的接口标准，无需额外改装即可直接上机使用，能帮助车间快速搭建长悬伸大平面铣削的加工方案，有效提升大尺寸工件平面加工的效率与表面质量。
