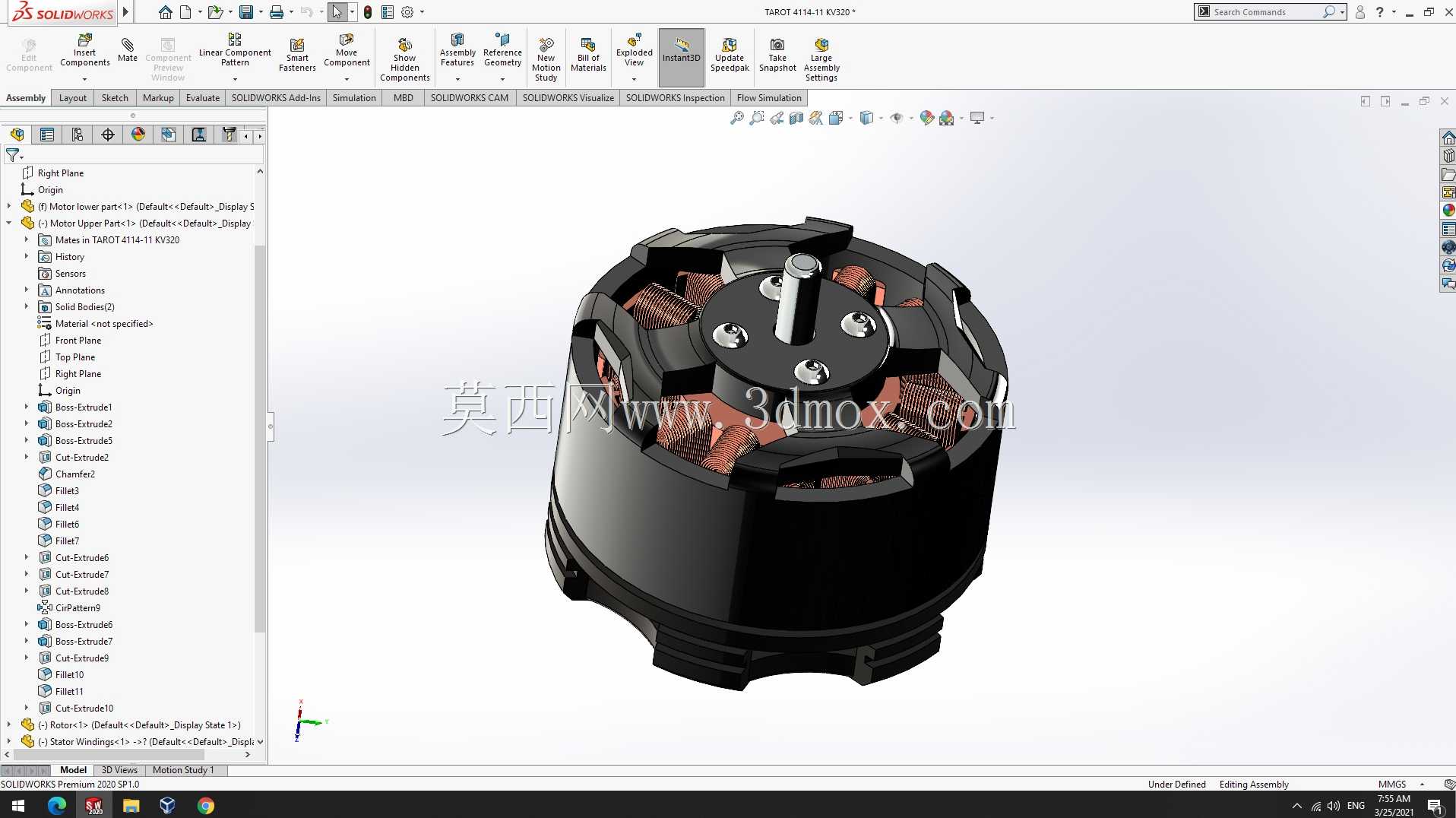

塔罗4114款外转子无刷电机结构设计

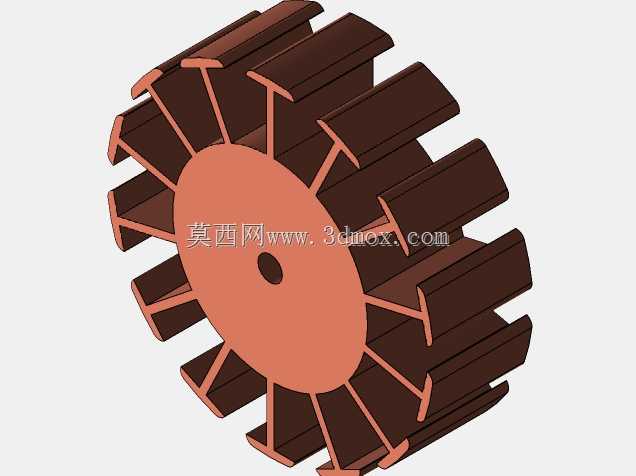

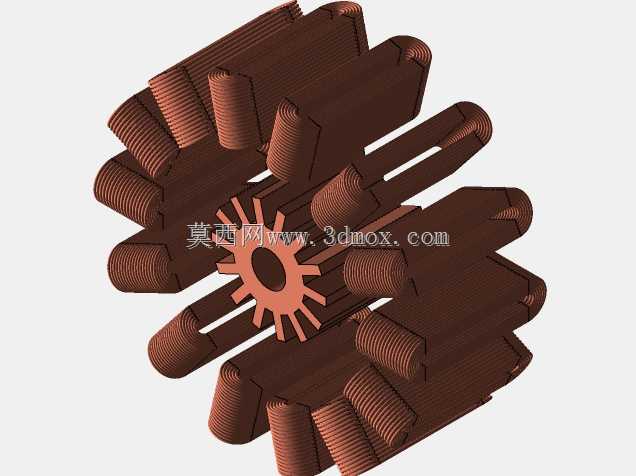

这款外转子无刷电机主要面向小型便携动力设备的应用场景，可适配多旋翼航模、小型便携电动工具、桌面级小型动力实验装置等对动力密度、响应速度有较高要求的使用场景，作为整套设备的核心动力输出部件，承担电能向旋转机械能转换的核心功能，相比同尺寸有刷电机，它具备更长的连续运行寿命、更低的运转电磁噪音、更高的功率转换效率，能够在高转速工况下保持稳定的扭矩输出，不会因为碳刷磨损出现动力衰减或者接触不良的问题。从功能特性来看，这款电机采用外转子结构设计，转子外壳直接集成旋转输出端，省去了额外的传动连接结构，能够直接对接螺旋桨、驱动轮等执行部件，有效降低动力传递过程中的损耗；内部绕组采用集中式绕线布局，硅钢片叠压定子经过结构优化，能够在有限的体积内容纳更多绕组匝数，提升低速段的扭矩输出表现，顶部的输出轴采用定位台阶设计，搭配端面固定螺丝孔位，能够保证外接部件安装后的同轴度，避免高速旋转时出现动平衡偏差引发的震动问题。在设计思路上，这款电机优先考虑了装配便捷性与后期维护的便利性，定子与转子的配合间隙经过精准计算，既保证磁钢与定子之间的气隙均匀，让磁路效率最大化，也避免间隙过小导致运转时出现扫膛故障；外壳采用一体化拉伸成型的金属壳体，既作为转子磁钢的承载结构，也承担运转过程中的散热功能，表面的散热筋结构能够在旋转时带动周边空气流动，带走绕组持续工作产生的热量，避免长时间高负载运行出现过热退磁问题。从安装边界来看，这款电机底部预留了标准的十字安装孔位，安装孔距适配主流小型航模与电动工具的安装支架尺寸，输出轴的伸出长度经过匹配设计，既能够满足常规螺旋桨、夹头的安装固定需求，也不会因为轴伸过长导致受力点偏移，增加轴承的径向负载；整体径向尺寸紧凑，轴向长度控制合理，能够在狭小的设备安装空间内完成布置，不需要对设备主体结构做额外的改造即可适配，端盖处的轴承采用双轴承支撑布局，能够承受一定的径向与轴向负载，适配不同方向的安装使用需求，不管是水平安装还是垂直安装都能保持稳定的运转状态。
