俄标СТД1600工业卧式电动机结构设计

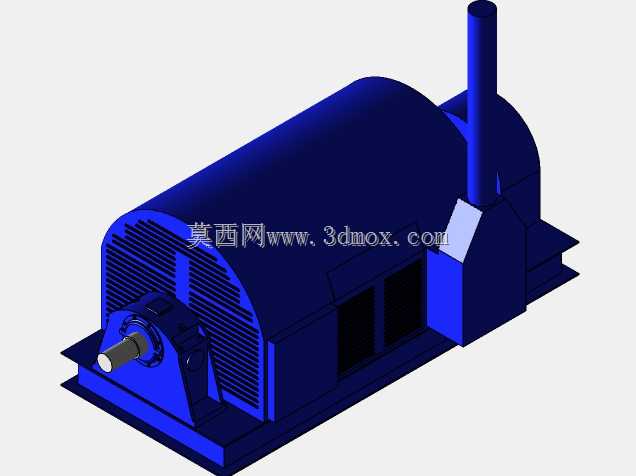

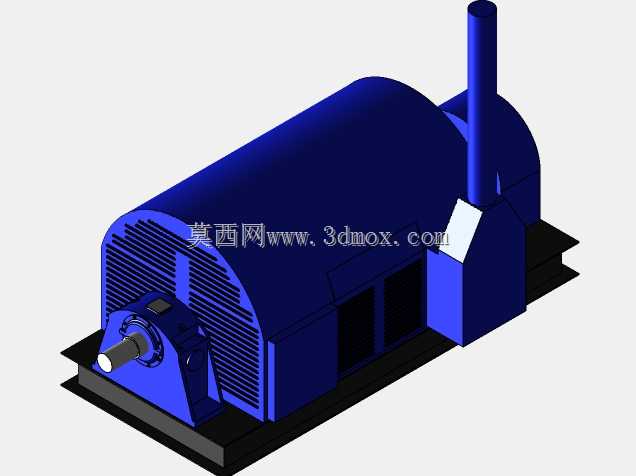

该款卧式电动机主要面向工业固定场景的动力输出需求，可适配冶金、矿山、大型泵站、重型输送线等需要持续稳定大功率输出的工况场景，作为整套工业产线的核心动力源，为破碎机、大型水泵、重型皮带输送机、球磨机等重载设备提供旋转动力输出，能够在多粉尘、环境温度波动较大的工业厂房内长期稳定运行，适配连续工作制的生产作业需求。从功能特性来看，该电机采用卧式底脚安装结构，整体为封闭自扇冷式外壳设计，机身侧面开设通风格栅结构，能够在设备运行过程中引导冷却气流流经定子铁芯与绕组区域，及时带走电机运转产生的热量，避免长期高负载运行出现过热降效问题；机身顶部设置独立的通风烟囱结构，可将热气流向上引导排出，避免热空气在设备周边淤积，进一步提升持续运行的散热效率。输出轴端采用标准法兰端盖配合密封轴承座结构，既可以保障输出轴的旋转同轴度，也能阻挡外界粉尘、水汽进入电机内腔，保护内部绕组与转子结构，延长设备的维护周期。从设计思路来看，该模型还原了俄标工业电机的典型结构特征，整体采用一体化铸造底座与机壳的设计思路，底座预留标准化的安装螺栓孔位，可直接与混凝土设备基础或钢制安装支架进行刚性连接，安装时需保障底座平面的水平度偏差在允许范围内，避免轴系对接出现额外偏载应力。机壳部分采用圆弧过渡的筒型结构，既可以提升整体结构刚性，降低设备高速运转时的结构共振，也能减少外壳的应力集中点，适配重工业场景下的复杂受力环境。接线盒设置在机身侧部的凸起平台位置，方便现场施工时进行动力线缆的接驳操作，同时预留足够的线缆弯曲空间，降低接线作业的操作难度。从安装边界来看，该电机整体为卧式长轴布局，轴向长度以输出轴端面为起点延伸至机身尾部端盖，径向尺寸以底座安装面为基准，覆盖顶部通风烟囱的最高点，安装时需在输出轴对接侧预留足够的联轴器安装与维护空间，在机身通风侧预留不小于通风口截面积的气流通道，保障散热气流的顺畅流通；底座的安装孔位采用对称布局，孔距匹配对应功率等级的工业电机安装标准，可直接适配同规格的通用安装基座，无需额外进行安装面的改造加工。在实际产线配套中，该类电机通常搭配联轴器、减速装置与末端负载进行连接，安装时需精准校准输出轴与负载输入轴的同轴度，避免长期运行出现轴承磨损、轴系疲劳断裂等问题，设备运行过程中可通过机身的散热结构实时判断内部温升状态，配套日常的轴承润滑、紧固件巡检维护，即可实现长期稳定的动力输出。
