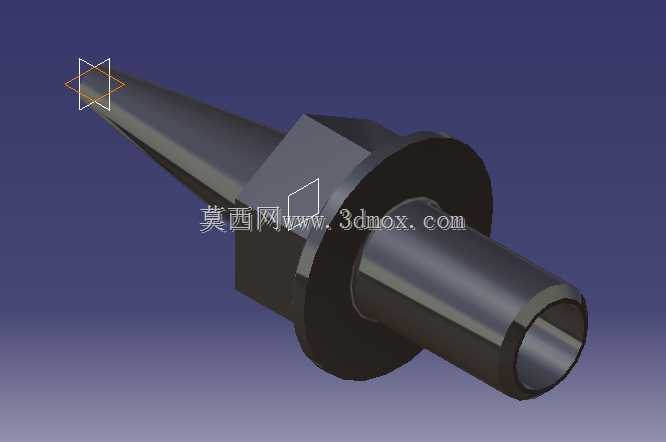

带六角定位法兰的锥头空心接轴结构

该结构属于流体输送与动力传导系统中的核心连接部件，主要应用在中低压气动回路、小型液压支路以及精密机床的冷却介质输送场景中，可实现管路与执行元件之间的刚性对接，同时承担介质导流与安装定位的双重作用。在实际生产场景里，这类接轴常被安装在自动化生产线的气动夹具供气管路末端、数控车床的内冷却刀具接驳位置，或是小型实验设备的流体通路节点，能够在有限的安装空间内完成管路转向、管径过渡与固定支撑的功能，避免软质管路在长期往复运动中出现弯折、脱落或介质泄漏的问题。从功能特性来看，该部件采用空心贯通的内部结构，可保障介质顺畅通过，内壁做了等径光滑处理，能有效降低介质流动时的阻力，减少压力损耗；中段设置的外六角结构，可为安装过程提供可靠的施力点位，方便使用标准扳手完成拧紧操作，避免安装时部件表面打滑损伤；六角结构后侧的圆形法兰盘，是安装定位的核心基准面，法兰端面设计有较高的平面度要求，可与对接元件的端面紧密贴合，配合密封件即可实现端面密封，防止介质从安装结合面渗漏；前端的锥头结构，可在对接时起到导向导入的作用，能够快速对准对接孔位，降低安装对位的难度，同时锥面可与对接件的锥孔形成锥面配合，进一步提升连接的同轴度与密封性能；后端的空心圆柱段为管路插接段，外径尺寸与标准软管内径匹配，可直接插入软质管路后通过卡箍锁紧，连接方式简单可靠，拆装维护十分便捷。在设计思路上，该部件优先考虑了安装空间的适配性，整体采用同轴式阶梯结构，所有功能段沿同一轴线排布，最大程度压缩了径向占用空间，可适配狭小的设备内部安装环境；结构上没有冗余的异形凸起，既方便采用棒料直接通过车削、铣削工序完成加工，降低加工难度与制造成本，也能避免应力集中问题，提升部件的结构强度，可承受一定的管路拉拽力与内部介质压力。在外形尺寸与安装边界方面，该部件整体轴向长度较短，最大外径为法兰盘的外圆尺寸，六角结构的对边尺寸小于法兰盘外径，安装时仅需在对接基体上加工出与后端圆柱段匹配的安装孔，将法兰端面贴合到基体安装面后，通过六角段拧紧即可完成固定，安装后前端锥头伸入对接元件内部，后端圆柱段伸出基体外侧用于连接管路，不需要额外的固定支架，安装边界清晰，不会与周边的其他零部件产生运动干涉，可适配多种紧凑布局的设备安装需求。
