集成行星减速结构的鼓式驱动电机

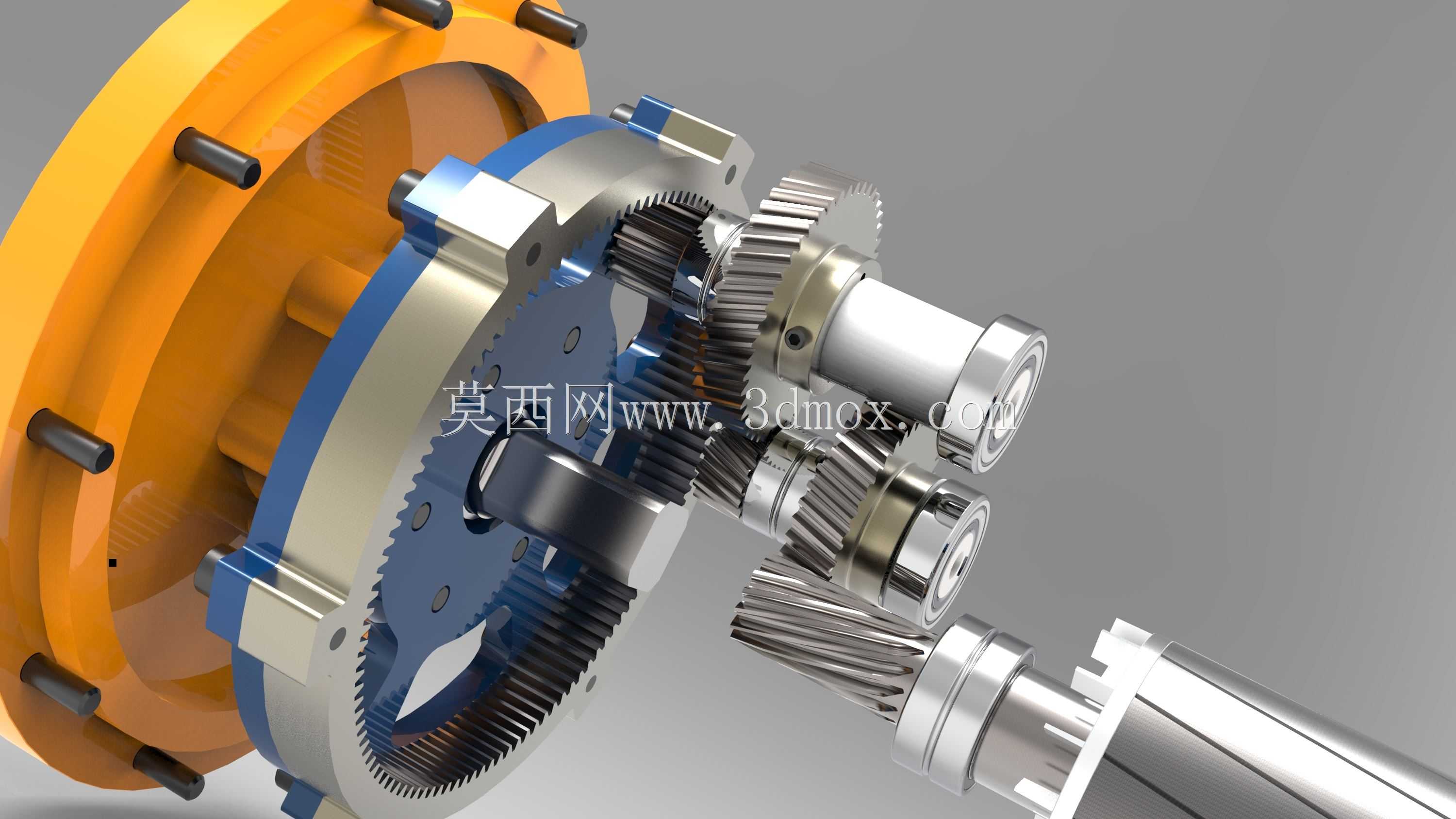

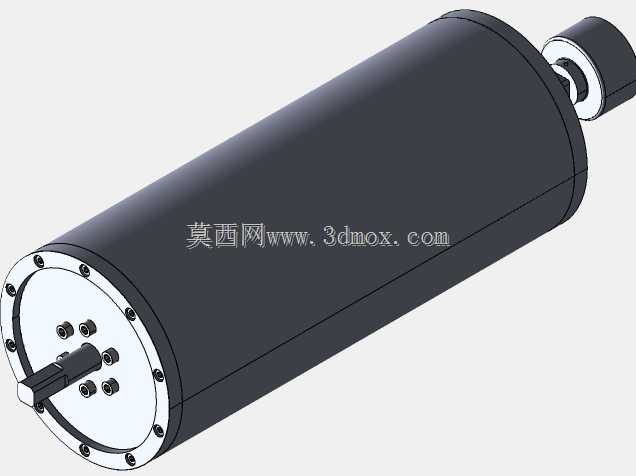

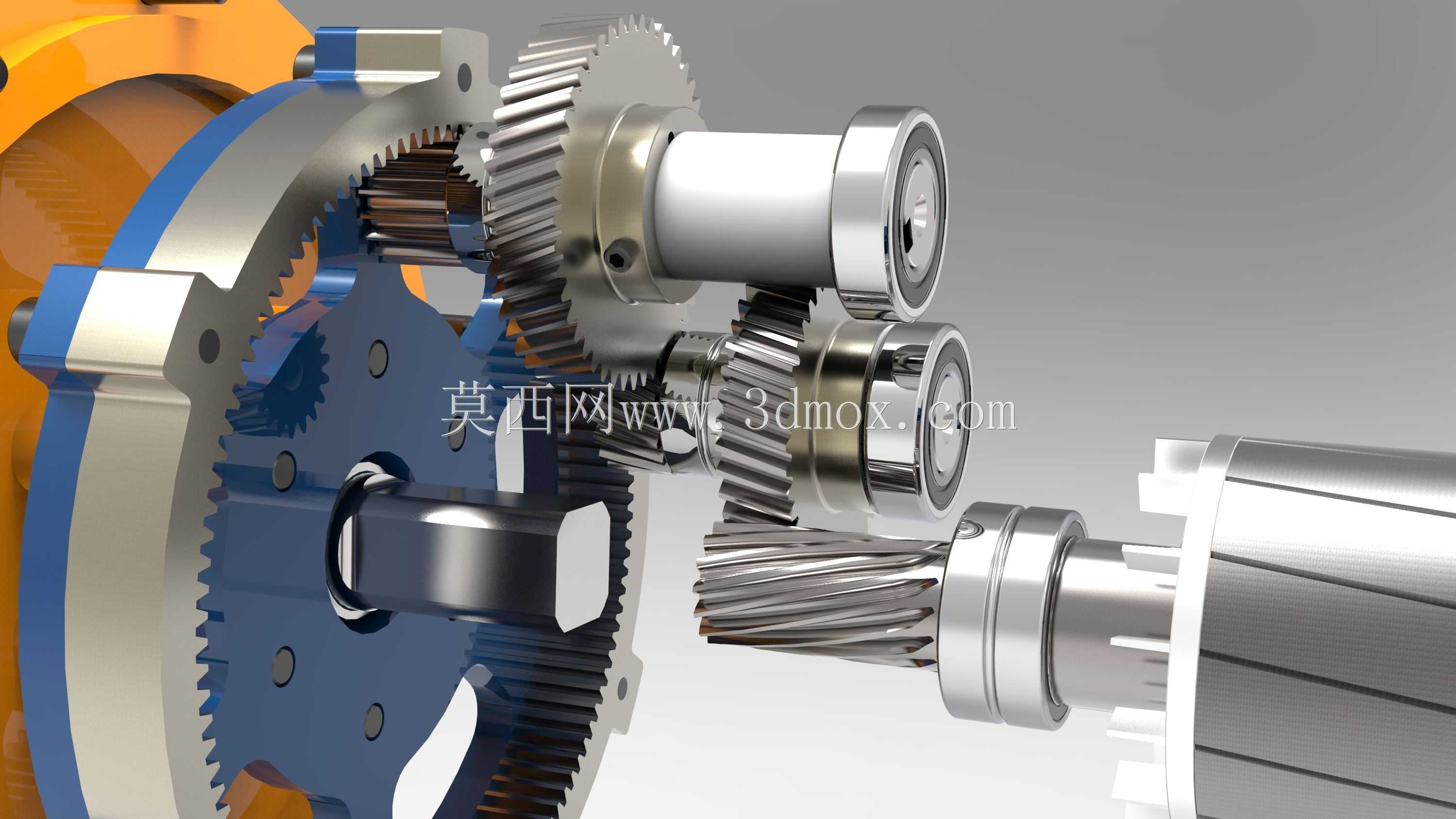

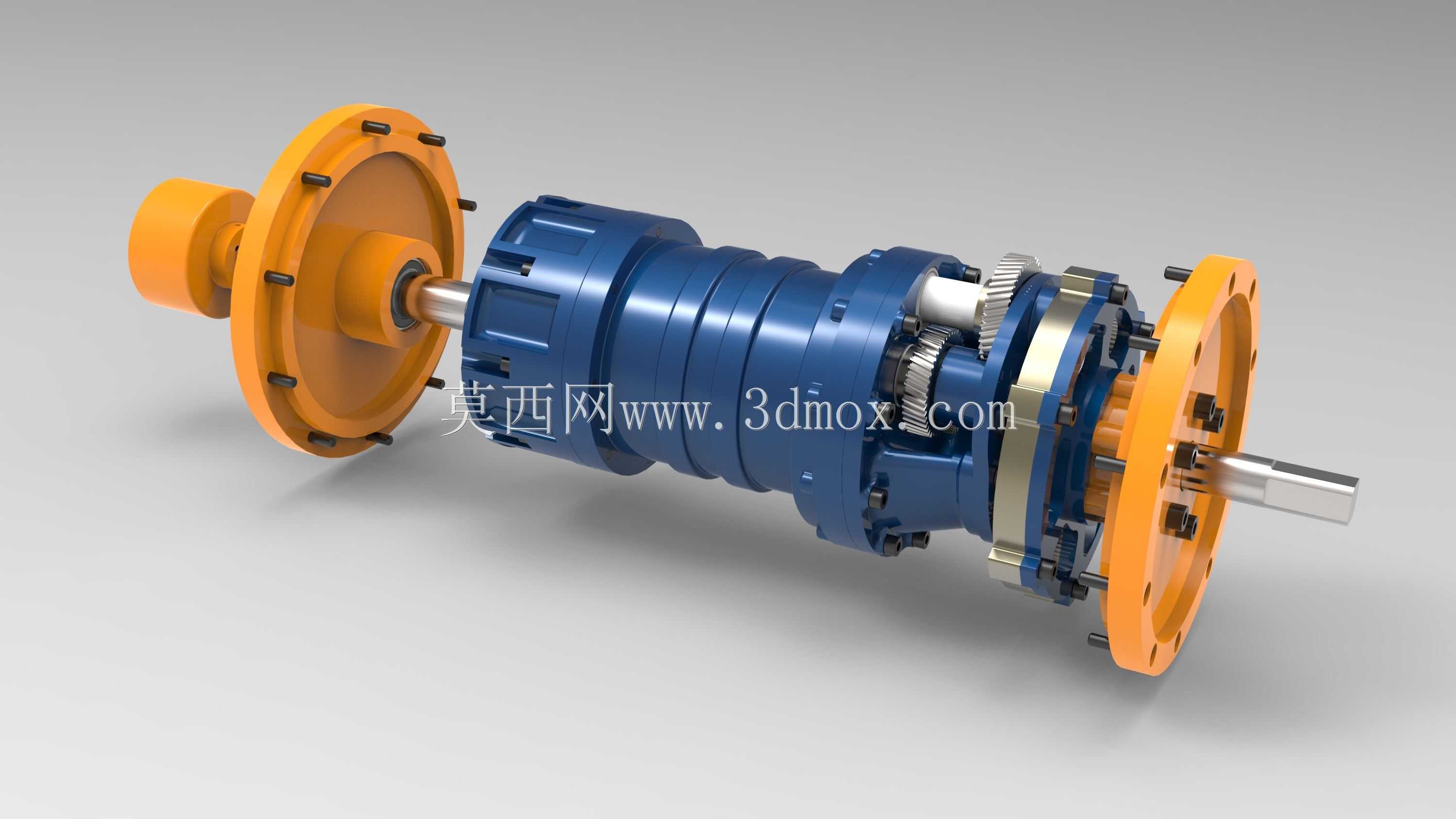

这款集成行星减速结构的鼓式驱动电机，主要面向紧凑安装空间下的低速大扭矩动力输出场景，常见于自动化输送线的驱动辊组、小型工程机械的行走驱动单元、轻工包装设备的主传动模块，以及部分专用作业车辆的轮边驱动系统中，能够在有限的安装轮廓内替代传统“独立电机+外置减速器”的分体式传动方案，大幅缩减动力单元的轴向占用空间，减少传动链路的连接损耗。从实际用途来看，该设备将动力产生与减速增扭功能集成于同一筒式壳体内，输入端可直接对接供电回路完成电能到旋转机械能的转换，经过内置的多级行星齿轮组减速后，从两端伸出的输出轴可直接连接负载执行件，无需额外加装联轴器或过渡传动件，既降低了整套传动系统的装配复杂度，也减少了多部件连接带来的同轴度误差与运行振动。在功能特性上，该结构采用两端法兰式安装设计，橙色端盖集成了安装定位孔与密封结构，既可以通过法兰端面与设备机架完成刚性固定，也能适配鼓式安装的腔体结构嵌入设备内部，蓝色的主壳体采用加强筋式筒型结构，既能够容纳内置的定子、转子与行星减速齿轮组，也可以通过壳体表面的散热结构带走运行过程中产生的热量，保证长时间负载运行下的温度稳定；内置的行星减速结构采用多行星轮均载设计，能够将输入的高转速低扭矩动力转换为低转速大扭矩输出，同时齿轮组采用浸油润滑结构，能够在长期运行中降低齿轮啮合磨损，延长设备使用寿命。从设计思路来看，这款电机采用同轴式集成布局，将电机转子轴与行星减速机构的太阳轮直接连接，取消了传统分体结构中的输入连接轴，从根源上压缩了动力单元的轴向尺寸；两端对称的输出轴设计可以适配双侧负载驱动的场景，比如输送线的双端辊筒驱动，无需额外加装分动结构；端盖上的安装孔采用等圆周分布设计，能够适配不同角度的安装定位需求，降低现场安装的对位难度。在外形尺寸与安装边界上，该电机整体为同轴圆柱结构，最大外径由中部减速壳体与两端安装法兰共同决定，安装时需要预留的径向空间略大于法兰外径，轴向尺寸从输入端轴头到输出端轴头为整体总长度，法兰端面上的安装孔位形成的定位圆直径为核心安装尺寸，设计配套机架时需要保证安装腔体的同轴度公差，避免安装后出现轴系偏载导致的轴承磨损加速、运行噪音增大等问题；两端伸出的轴头采用标准圆轴配合键槽的传动结构，能够与带键槽的传动轮、联轴器直接配合，适配常规的传动件安装标准，无需定制特殊连接结构。
