内六角孔六辐星形调节旋钮结构设计

这款六辐星形调节旋钮是工业设备操作端常用的手动调节锁紧构件，广泛应用在各类需要手动微调、快速锁紧的工业场景中，常见于小型试验设备的档位调节、工装夹具的手动锁紧、输送线侧边的导向件位置微调、检测设备的参数手动调校工位，也可用于民用机电设备、小型自动化装置的手动操作端，替代传统的圆形滚花旋钮，在需要施加较大转动力矩的手动操作场景下具备更好的操作体验。

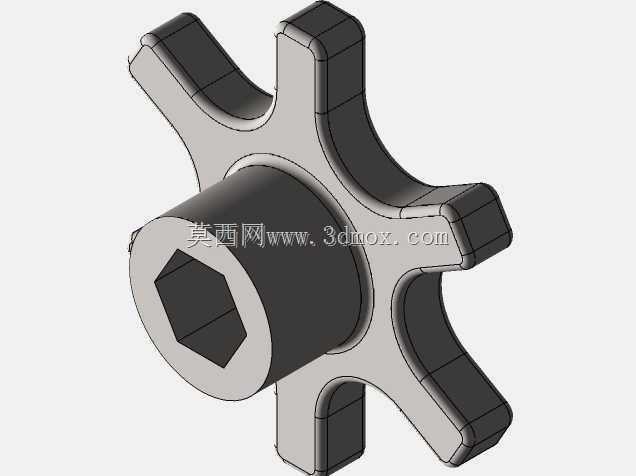

从功能特性来看，这款旋钮采用六辐外伸的星形结构，每一个辐条都做了大圆角过渡处理，没有尖锐的棱角，操作人员徒手拧动的时候，手指可以卡在相邻辐条形成的凹槽内，相比光滑的圆柱旋钮，能够在同等施力下获得更大的转动力矩，不需要借助额外工具就可以完成锁紧或者调节操作，即使手上沾有少量油污或者佩戴薄款劳保手套，也能稳定施力不会打滑。中心位置设计的内六角通孔，一方面可以穿过对应的六角传动轴，通过孔型配合传递扭矩，避免旋钮和轴之间发生相对转动，保证转动操作的力可以稳定传递到调节机构上；另一方面当需要更大锁紧力矩的时候，也可以穿过内六角扳手施加额外的扭力，满足不同锁紧力的使用需求。中心的凸台结构做了加厚处理，能够提升和轴配合段的接触长度，保证旋钮安装之后不会出现晃动偏斜，提升操作的稳定性。

在设计思路上，这款旋钮优先考虑了手动操作的人机工程学，六个辐条均匀分布，每旋转60度就有一个施力位，不管是正转锁紧还是反转松开，手指都能快速找到合适的施力位置，辐条的边缘全部做了倒圆角处理，长时间操作也不会硌伤手掌，适合需要频繁调节的工位。结构上采用一体化的设计，没有额外的拼接零件，整体结构强度高，反复拧动也不会出现辐条断裂或者配合松动的问题，材质适配常见的增强尼龙或者锌合金压铸工艺，既可以做轻量化的塑料件用于低载荷调节场景，也可以做金属件用于需要较高锁紧力的工装场景。

从安装边界来看，这款旋钮的中心凸台直径和辐条的外伸尺寸做了合理的比例搭配，安装之后相邻的设备结构不会和辐条发生运动干涉，中心内六角孔的尺寸适配常规的标准六角调节轴，安装时只需要将轴穿入中心孔，在轴端加装固定挡圈就可以完成装配，不需要复杂的固定结构，拆装维护都十分便捷。旋钮的轴向厚度经过优化，既保证了足够的结构强度，也不会占用过多的安装空间，适合在设备面板、机架侧边等安装空间有限的位置使用，辐条的外轮廓做了圆弧收边，即使操作人员误碰到旋转的旋钮，也不会造成划伤，具备不错的操作安全性。
