五辐式阀门操作手轮结构设计

这款手轮是工业手动操控场景中极为常见的操作执行部件，主要应用在工业管路阀门、中小型机床调节机构、轻工设备参数调节工位等需要人工施加扭矩完成启闭、参数调整的作业场景中，是连接操作人员与设备调节端的核心交互部件，能够将操作人员手部施加的圆周力转化为阀杆、调节轴的旋转扭矩，实现对介质通断、设备工位、参数阈值的精准控制。

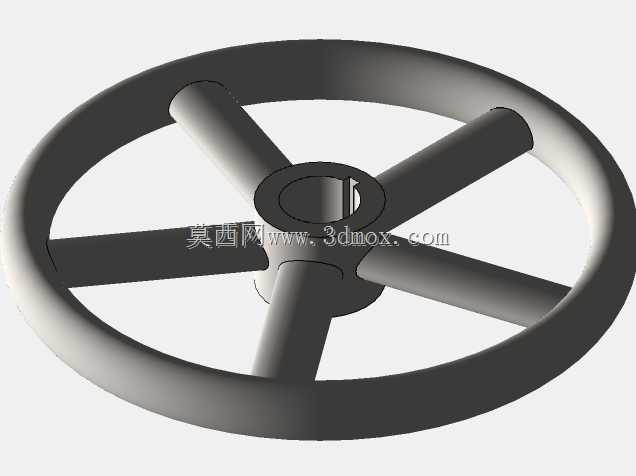

从实际使用功能来看，这款手轮采用五根等角度分布的辐条连接外圈轮缘与中心轮毂，相比传统三辐手轮，五辐结构在同等材料用量下具备更优的抗扭刚性，操作人员在任意角度握持轮缘都能找到就近的辐条作为受力支撑点，施加扭矩时受力更均匀，不会出现单根辐条应力集中导致的变形断裂问题，即便在设备需要较大启闭扭矩的工况下，也能稳定传递操作力，不会出现轮体形变导致的操作打滑、力矩传递失效问题。外圈轮缘采用圆弧过渡的宽边设计，贴合人手握持的生理弧度，长时间操作也不会产生明显的硌手感，冬季佩戴劳保手套操作时也能保证足够的握持摩擦力，避免施力过程中手部滑脱。

设计过程中，中心轮毂采用带键槽的通孔结构，能够与对应规格的阀杆、调节轴实现周向固定，键槽的尺寸匹配通用传动件的配合公差，安装时无需额外定制连接件，直接套入轴端打入平键即可完成固定，轮毂与辐条的连接位置做了大圆角过渡处理，有效分散扭矩传递过程中的应力集中点，避免长期交变载荷下连接位置出现疲劳裂纹。轮缘、辐条、轮毂采用等壁厚设计，既能够满足铸件、注塑件的成型工艺要求，避免壁厚不均导致的缩孔、缺料等成型缺陷，也能在保证结构强度的前提下尽可能控制零件自重，降低安装后对轴端的附加载荷。

从安装边界来看，这款手轮的中心安装孔尺寸适配常规中小通径截止阀、闸阀的阀杆直径，轮体外径尺寸经过优化，既不会因为外径过小导致操作时需要施加过大的手部力量，也不会因为外径过大占用过多安装空间，安装后轮体后方预留足够的操作间隙，操作人员的手部可以顺利环绕轮缘完成整周旋转操作，不会和周边的管路、设备壳体发生干涉，适配绝大多数工业现场的安装空间要求，无需对原有设备的安装位做额外改造即可直接替换原有损坏的手轮部件。
