菱形法兰式带座联轴器结构设计

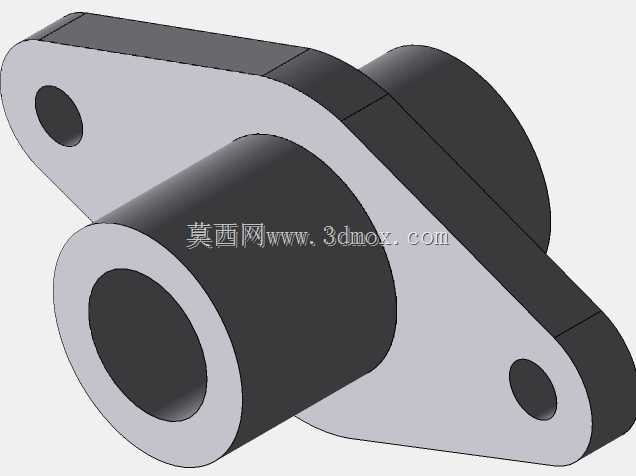

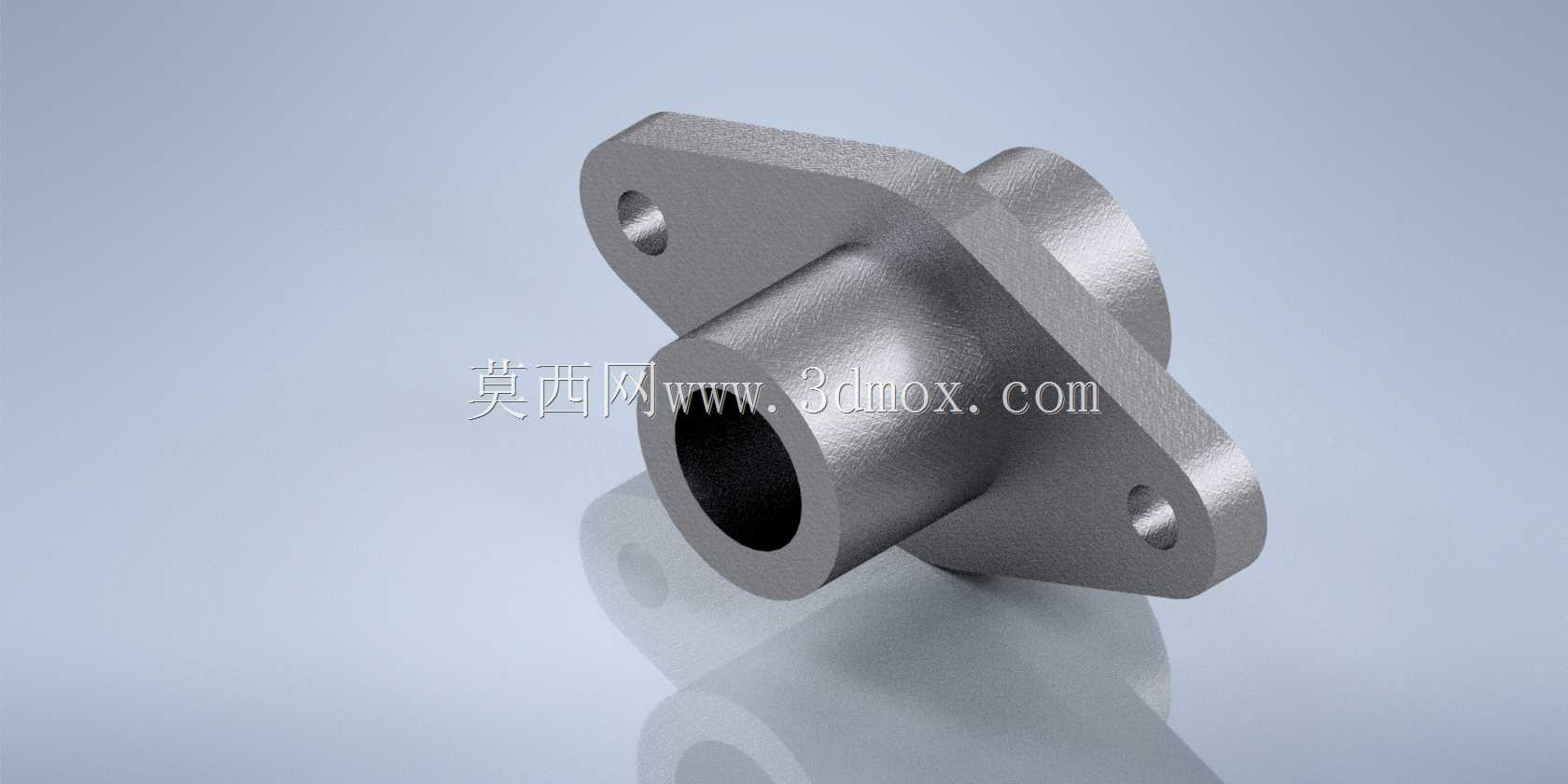

这款带菱形安装法兰的联轴器，是机械传动系统中承担轴系连接与扭矩传递的核心基础部件，广泛应用于轻工输送设备、小型动力模组、精密传动实验台、自动化分拣线等对安装空间有紧凑要求的传动场景中，主要作用是连接两根分属不同设备模块的传动轴，在传递旋转扭矩的同时，补偿两轴之间因加工装配误差、运行受力形变、温度升降形变产生的微小径向、角向与轴向偏移，避免轴系因额外附加载荷出现轴承磨损、轴颈疲劳断裂、传动卡顿等问题，保障整套传动链路的运行稳定性。从功能特性来看，该联轴器采用一体化菱形法兰安装基座与中空轴套结合的结构，主体为等径中空贯通结构，可直接穿入待连接的主动轴与从动轴，依靠轴孔配合与侧面紧固件实现轴与联轴器的周向固定，传递额定范围内的旋转扭矩；菱形法兰的两个对角位置设置有贯通安装孔，可直接通过螺栓将联轴器整体固定在设备的安装立板或墙板上，为轴系提供稳定的径向支撑，省去额外设计轴座的空间与成本，尤其适合悬臂式轴端的连接传动场景，能有效降低轴端的挠曲形变。在设计思路上，这款联轴器优先考虑紧凑安装场景的适配性，摒弃了传统圆形法兰占用安装空间大、螺栓布置数量多的设计，采用菱形切边的法兰外形，在保障安装孔间距满足螺栓锁紧强度要求的前提下，最大限度压缩法兰的外轮廓尺寸，减少安装面的占用面积；轴套部分采用等壁厚设计，既保障了轴孔的配合精度与整体结构刚度，也避免了多余材料的浪费，降低零件自身重量与转动惯量，减少传动过程中的动载荷；法兰与轴套的衔接位置采用圆弧过渡结构，有效消除应力集中点，避免长期受交变扭矩作用时衔接位置出现开裂失效。从外形尺寸与安装边界来看，该联轴器的法兰为对称菱形结构，两个安装孔的中心距适配常规小型传动设备的安装孔位标准，轴套的轴向长度满足常规短轴连接的配合深度要求，中空轴孔的内径适配常用的小径传动轴规格，安装时仅需在设备安装板上预留对应大小的轴穿过孔，以及两个对应位置的螺栓锁紧孔即可完成固定，不需要额外加工复杂的安装定位结构，安装操作便捷，后期维护拆卸时不需要挪动两端连接的动力部件与执行部件，仅需松开紧固件即可完成联轴器的更换，大幅降低设备运维的时间成本。
