航空用终端支撑机翼连接底座结构

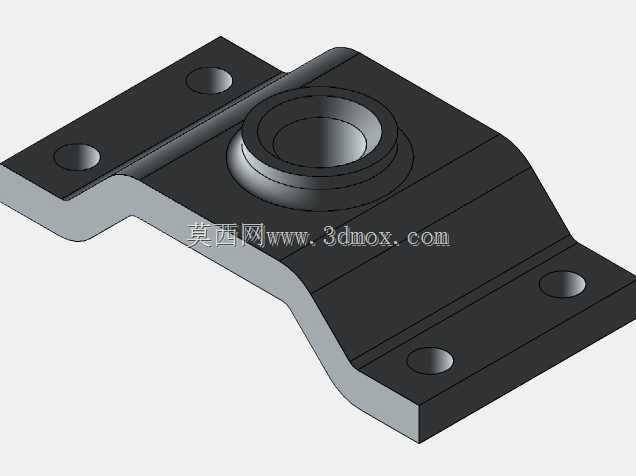

该终端支撑机翼底座是航空飞行器机翼装配环节中承担终端载荷传递与部件定位功能的核心连接构件，主要应用于小型固定翼飞行器、无人机的机翼与机身终端衔接位置，负责将机翼末端的气动升力、飞行过程中的振动载荷、姿态调整产生的交变扭力稳定传递至机身主承力结构，同时为机翼终端的管路、线缆布设提供固定依托，避免飞行过程中部件出现松动、位移或共振失效问题。从功能特性来看，该底座采用一体化弯折成型的承力板结构，主体为带阶梯弯折的异形平板构型，平板区域共设置四个沉头安装孔，分别分布在底座的两个延伸翼端，安装时可通过沉头螺栓将底座完全贴合固定在机身预设的安装基准面上，沉头孔设计能够保证螺栓安装后端面无凸起，避免与周边机翼蒙皮、结构件产生装配干涉；底座中心位置设置带同轴凸台的阶梯通孔，凸台结构可嵌入机翼终端连接端的定位凹槽内，实现装配过程中的快速对位，阶梯通孔则用于穿装机翼终端的连接销轴或固定螺杆，配合端面的环形贴合面保证连接部位的接触刚度，降低交变载荷下的应力集中风险。在设计思路上，该底座充分考虑了航空部件轻量化与高可靠性的双重需求，整体构型通过弯折结构替代传统的多件拼接支撑结构，在减少零件数量、降低装配复杂度的同时，利用弯折形成的立壁结构提升底座整体的抗弯曲、抗扭转性能，避免平板结构在承受垂直方向载荷时出现过大形变；四个安装孔的位置排布经过载荷校核，分别对应底座承力的四个应力分散点位，能够将中心凸台承受的集中载荷均匀分散至整个安装贴合面，避免局部应力过大导致的底座变形或安装面损坏；中心凸台的高度经过精准匹配，既能够满足定位嵌入的深度要求，又不会额外增加不必要的结构重量，凸台根部设置的过渡圆角可有效消除应力集中点，提升构件的疲劳寿命，适配航空场景下长期交变载荷的使用需求。在外形尺寸与安装边界方面，该底座整体轮廓适配小型飞行器机翼终端的狭小安装空间，弯折角度完全匹配机翼与机身衔接处的型面角度，安装后底座上表面与机翼蒙皮内表面保持齐平，不会挤占机翼内部的布线与管路空间；四个安装孔的孔距严格对应机身安装基准面的预设螺纹孔位，安装时无需额外进行打孔或修配，中心阶梯通孔的同轴度、凸台端面的平面度均满足航空构件的形位公差要求，能够保证机翼终端安装后的位置精度，避免因装配偏差导致的飞行气动特性异常。
