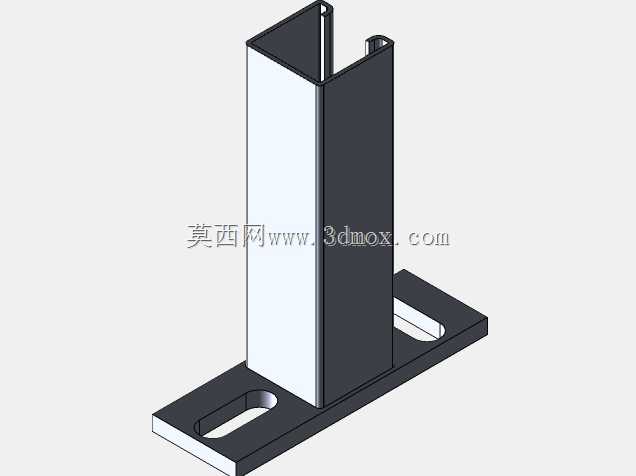

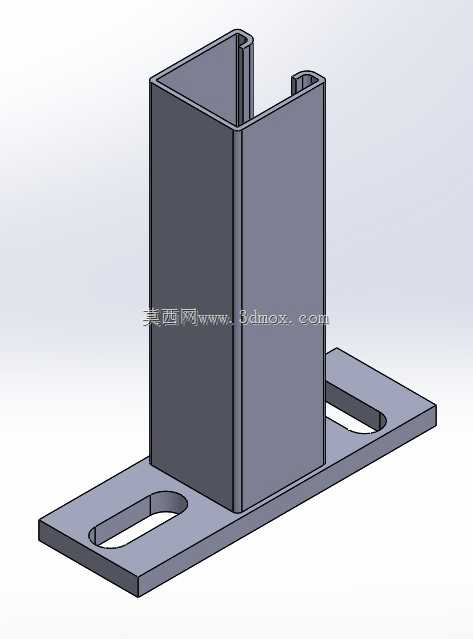

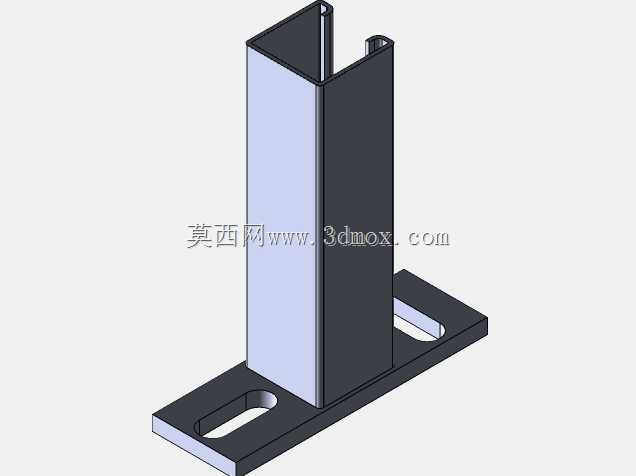

Unistrut型钢槽式悬臂支撑构件

该支撑构件主要应用于工业管线敷设、设备机架搭建、电气布线系统的现场安装场景，是C型钢成品支吊架体系中的核心连接承载部件，可在厂房管线排布、数据中心走线架安装、工业设备侧边辅件固定、户外管廊支架搭建等场景中使用，作为竖向承载的悬臂基座，为铺设的电缆桥架、流体管线、小型设备挂载点提供可靠的支撑受力基础。构件整体采用钢制一体折弯成型结构，下部为带两个长圆形安装孔的平板底座，上部为开口槽型的竖向承托筒体，底座与筒体之间通过折弯加焊接的方式形成刚性连接，整体受力路径清晰，竖向载荷可通过筒体直接传递至底座平板，再通过安装紧固件分散到固定的安装基面。从功能特性来看，上部的槽型筒体完全适配标准Unistrut型钢的截面尺寸，可直接插入对应规格的C型槽钢，无需额外加工适配接口，槽体侧边的卷边结构可与槽钢内的弹簧螺母、T型螺栓配合，实现插入槽钢的快速位置锁定与高度调节，满足不同伸出长度的悬臂搭建需求；底座上的两个长圆孔设计，可抵消安装基面的孔位加工误差，安装时可沿长孔方向微调固定位置，降低现场安装的对位难度，同时长圆孔的长度可适配一定范围内的膨胀螺栓安装间距，适配不同规格的锚固紧固件。设计过程中充分考虑了现场安装的便捷性与承载可靠性，筒体的槽口做了内卷边处理，既提升了槽体自身的截面惯性矩，增强竖向抗弯折能力，也避免安装过程中锐边划伤施工人员；底座平板与竖向筒体的连接位置做了圆弧过渡处理，避免应力集中导致的受力断裂，在额定载荷下可保持结构稳定无明显形变。外形尺寸方面，竖向筒体高度为150mm，底座平板尺寸为135mm×45mm，安装时底座完全贴合安装基面，仅需在基面打两个对应规格的锚固孔即可完成固定，安装边界要求低，无需大面积的平整安装面，在钢结构立柱、混凝土墙面、设备机架侧边等多种基面均可安装固定，槽体内腔可容纳对应规格的C型钢插入，插入后可通过侧面顶丝或者槽内紧固件锁定，悬臂伸出长度可根据实际需求裁切对应长度的型钢进行装配，适配不同的挂载宽度需求，整体结构简洁，无多余冗余设计，兼顾了承载性能与安装灵活性。
