小型带式输送传动机构三维设计

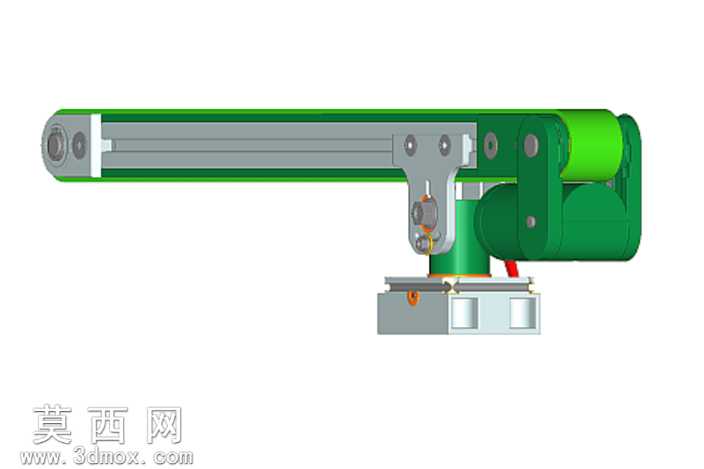

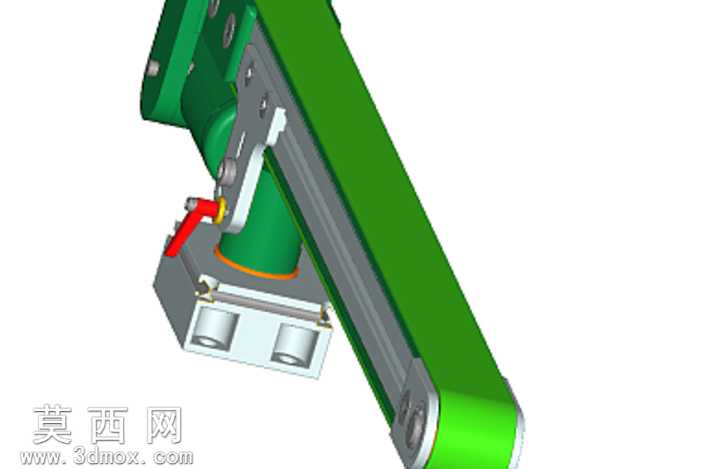

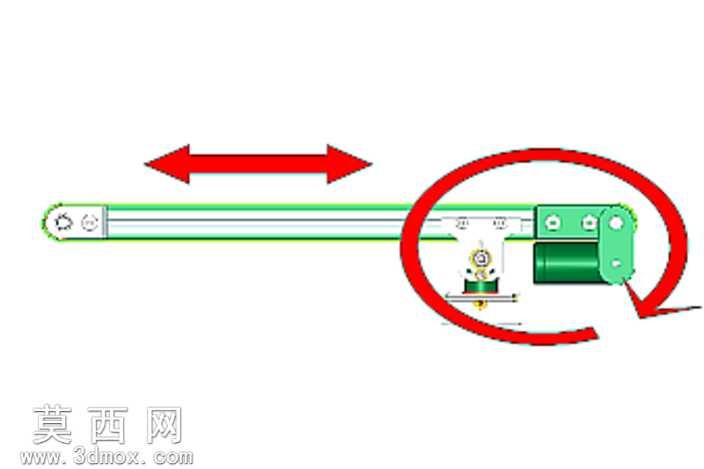

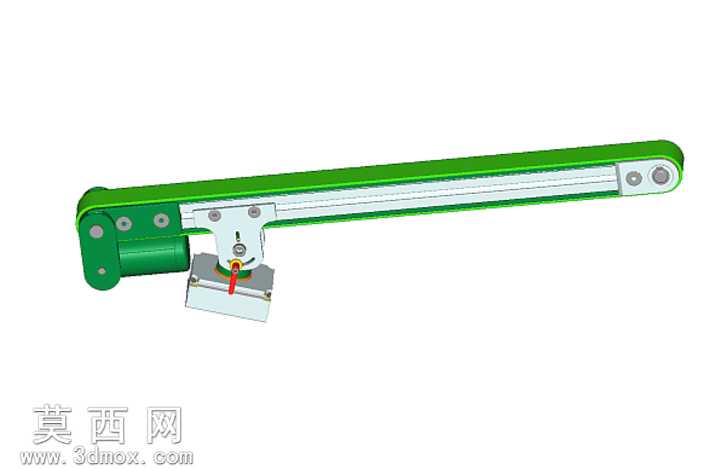

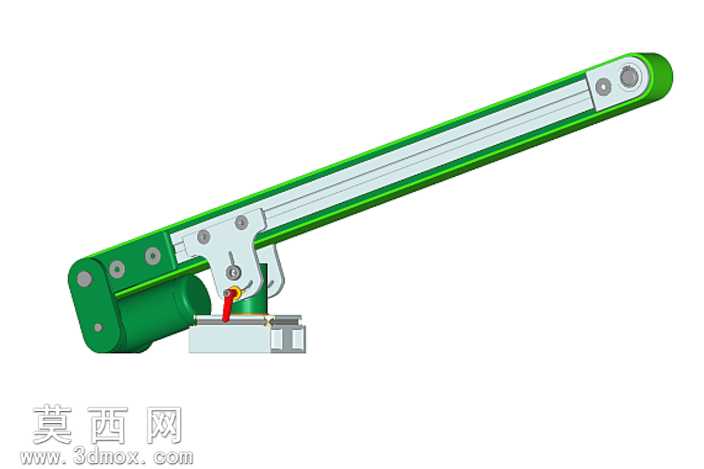

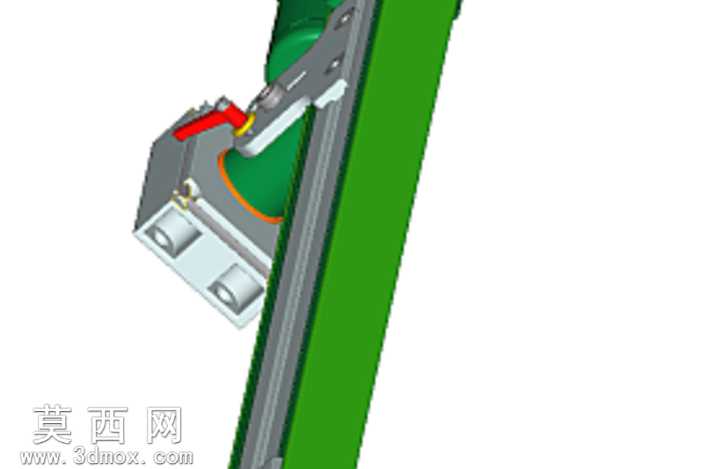

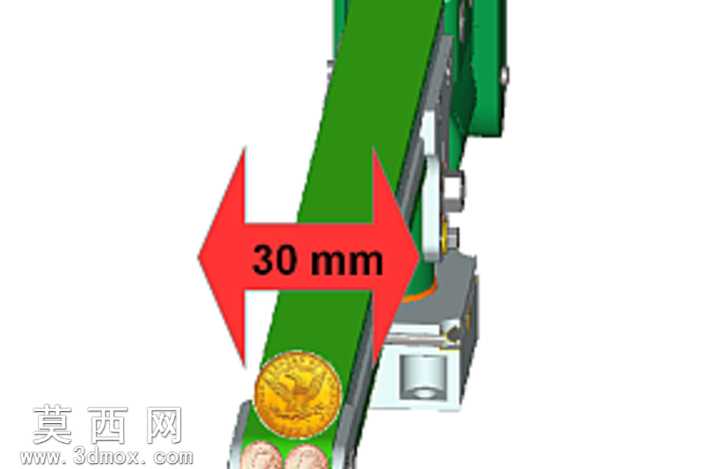

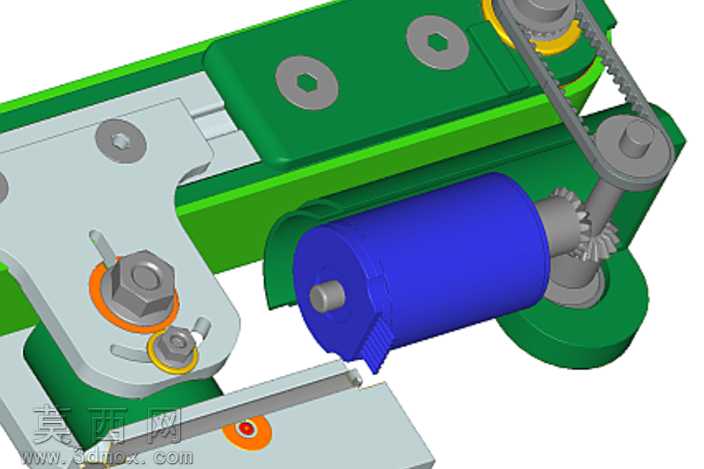

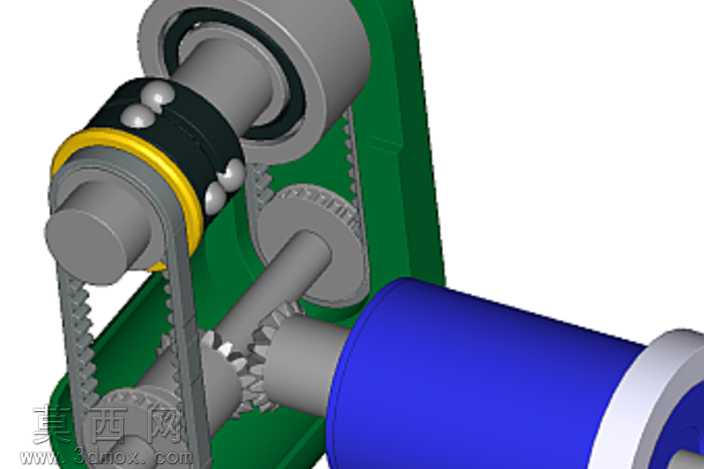

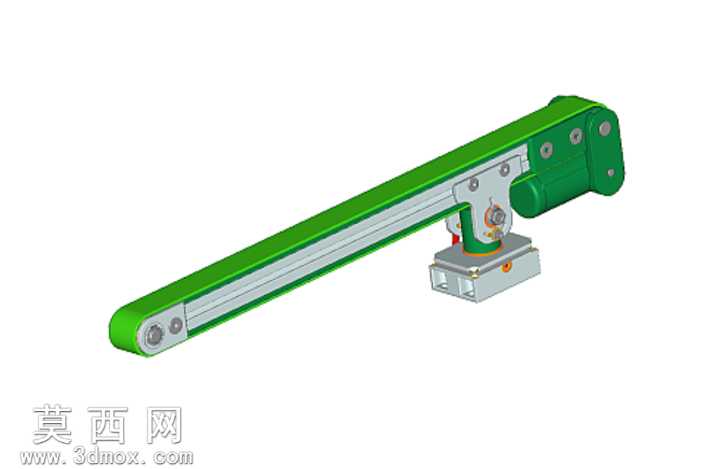

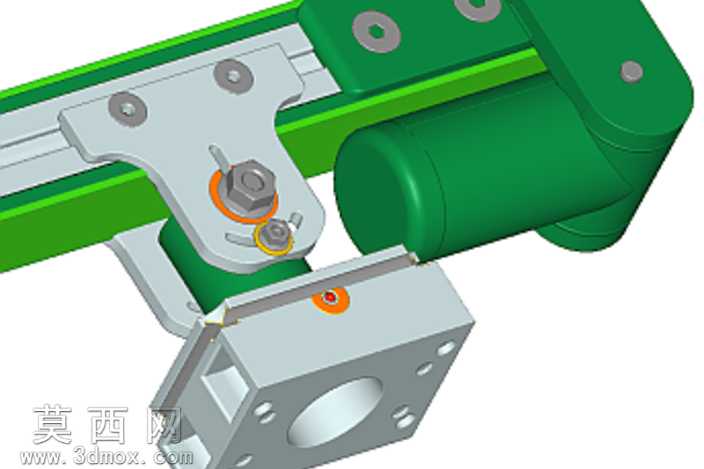

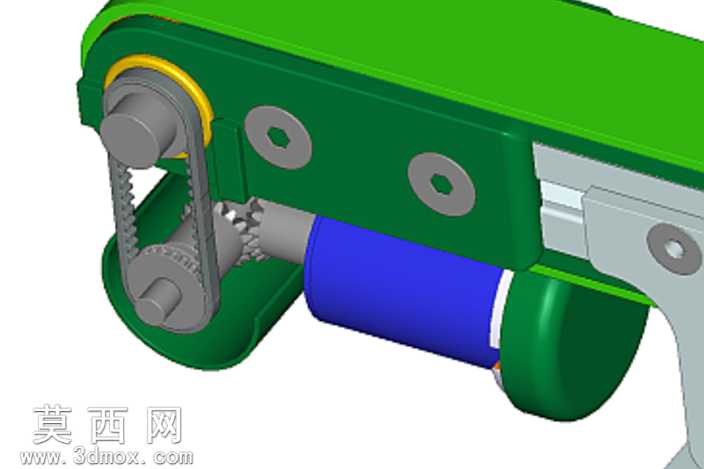

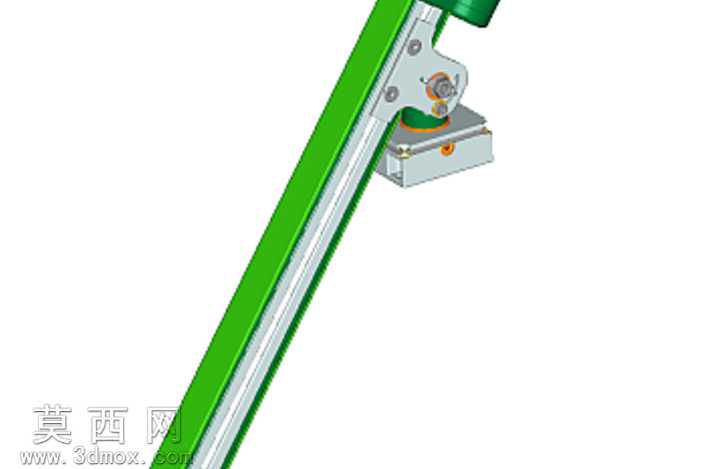

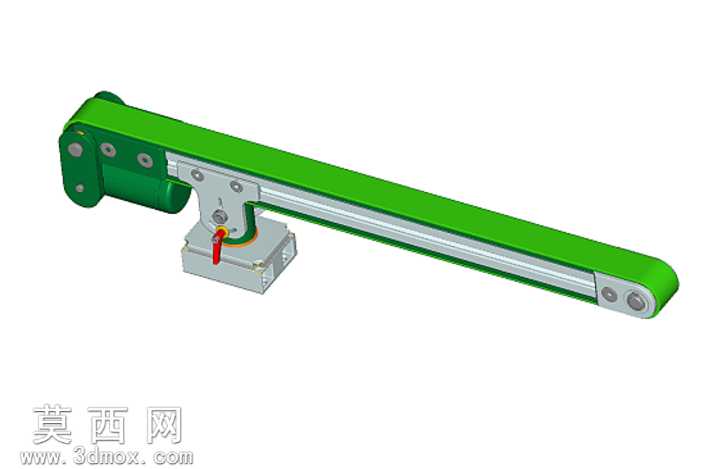

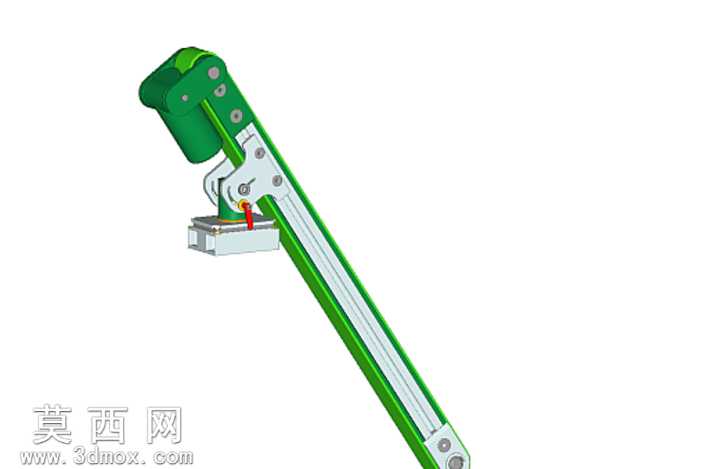

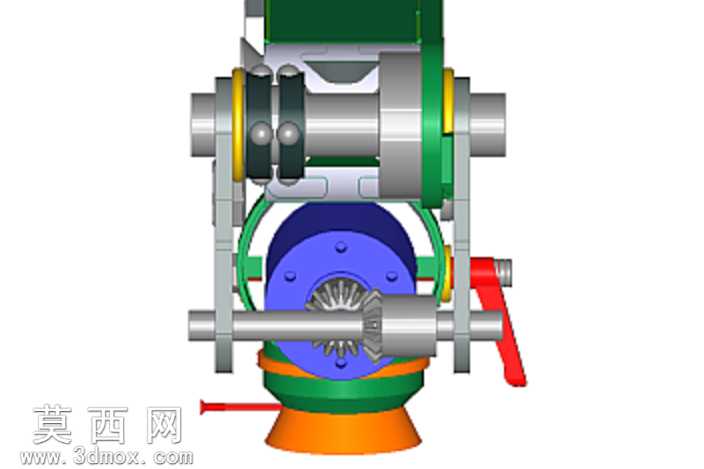

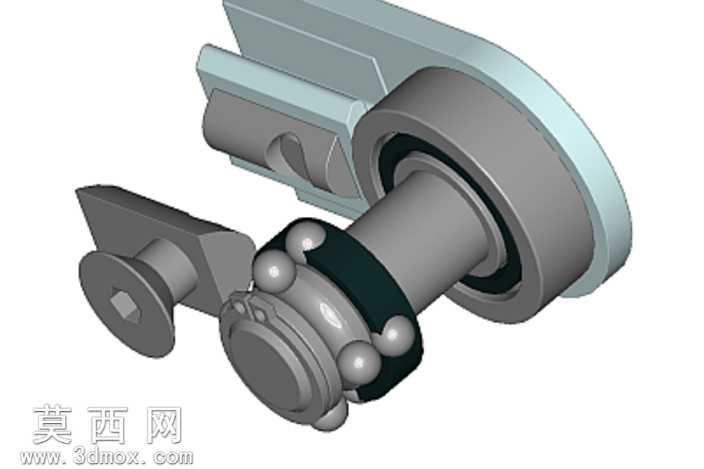

本作品为小型带式输送机的完整三维建模设计，采用主流三维机械设计软件完成全参数化建模，所有零部件均按照实际机械加工与装配规范构建，模型无破面、无冗余特征，可直接用于装配干涉校验、运动仿真模拟以及后续工程图导出工作。建模过程中对各传动部件进行了精细化还原：驱动端采用24V直流低压动力单元作为动力源，动力输出路径经过多组圆柱齿轮啮合完成一级减速与扭矩放大，再通过同步带传动将动力传递至输送辊筒，整套传动链的齿轮模数、齿形参数、带轮节径、中心距均按照小型输送设备的常规载荷工况匹配设计，确保传动效率与运行稳定性。材质渲染方面，对不同功能部件做了区分化材质赋予：设备主体安装支架采用哑光绿色工业喷塑金属材质，输送辊筒、传动轴、啮合齿轮采用银灰色调质钢材质并做了金属切削面的质感处理，同步带采用黑色橡胶材质还原带体的柔韧质感，驱动单元外壳采用亮蓝色工程塑料材质，轴承部位还原了金属滚珠的亮面金属质感，各部件材质区分清晰，能够直观呈现设备的装配层次与部件功能。结构设计上，输送光辊采用双列4球轴承作为回转支撑，可有效承受径向载荷，保障辊筒长时间运转的回转精度；输送带宽度设定为30mm，适配小型工件的窄幅输送需求；设备配套通用型多夹脚安装结构，可实现垂直方向的安装位置校正，能够根据客户的实际安装工位需求灵活调整安装姿态，适配不同生产线的接驳要求。整套模型完整还原了从小型动力输入、齿轮减速、带传动到输送执行端的全链路结构，各运动副均按照实际装配约束添加，可直接开展运动学仿真，验证传动过程的干涉情况、传动比匹配合理性，也可作为小型非标输送设备的设计参考模板，帮助设计人员快速完成同类型设备的方案迭代与结构优化，缩短非标设备的设计开发周期。
