明纬RD-65双路输出开关电源结构设计

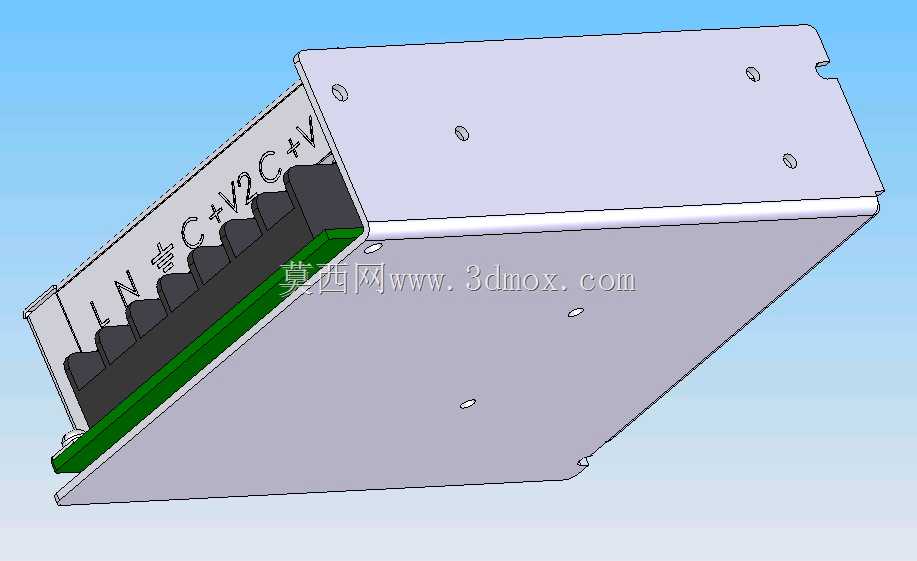

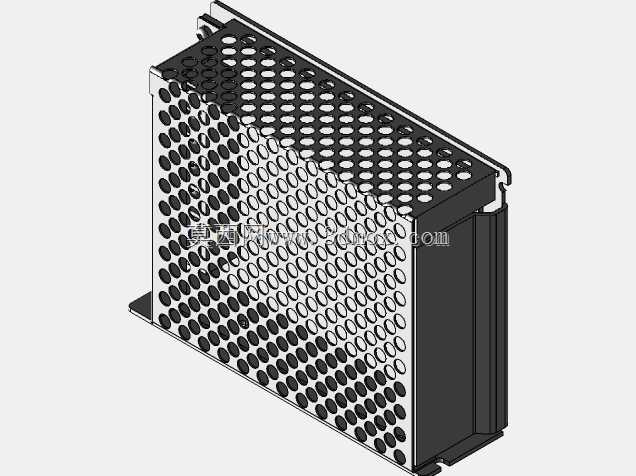

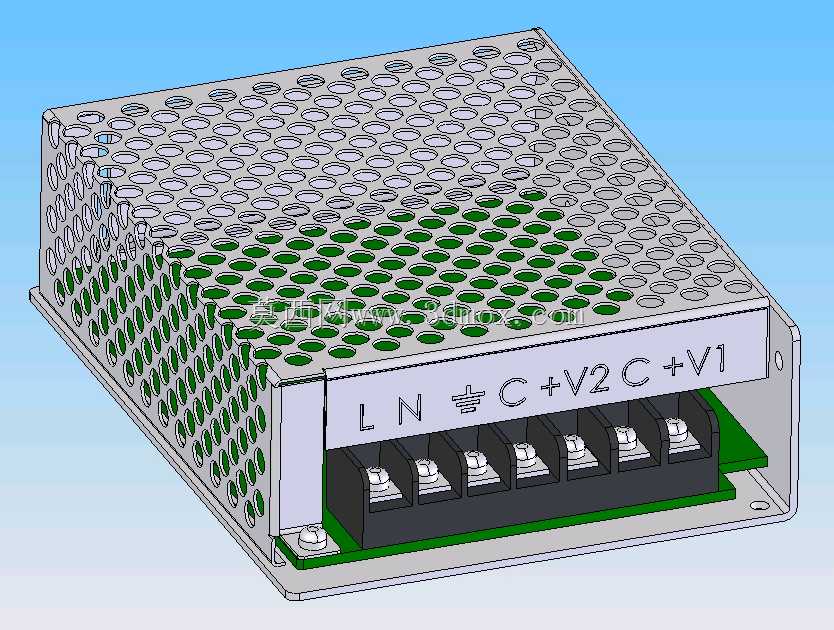

这款双路输出开关电源是工业电气系统中常用的直流供电转换部件，主要应用在工业控制柜、自动化设备配电回路、小型机电装置供电、测试仪器供电等场景中，能够将市电交流输入转换为两路稳定的直流输出，为不同电压需求的负载同时提供可靠供电，避免单路电源无法匹配多电压负载的问题，在小型自动化生产线控制回路、桌面型工业设备、商用电气装置中都有广泛的适配空间。从实际用途来看，该电源承担着交直流转换、电压稳压、输出隔离的核心作用，前端接入市电交流线路，通过内部整流、变压、滤波、稳压电路，输出两路不同等级的直流电压，可分别为控制回路、传感模块、执行器件提供匹配的供电支持，自带的隔离设计能够避免输入输出端的电气串扰，提升后端负载的运行稳定性。在功能特性上，该款电源采用金属冲孔外壳设计，周身密布的圆形冲孔既可以减轻整体重量，又能形成充足的通风散热通道，让内部功率器件工作时产生的热量能够快速通过壳体散发到外部环境中，避免热量堆积导致的器件性能衰减；前端面板设置清晰的接线标识，从交流输入的火线、零线、接地端，到两路直流输出的正负极接线位都做了明确标注，搭配栅栏式接线端子，接线时无需额外焊接，直接将剥好的导线压入端子拧紧即可，现场装配效率更高，同时端子的防松设计能够避免设备运行震动导致的接线松脱问题。在设计思路上，这款电源的底盘安装尺寸与同功率规格的常规单路电源保持一致，同时在内部增加了隔离带结构，将两路输出的电路区域做物理分隔，既保证了双路输出之间的电气隔离性能，又能兼容原有单路电源的安装位，用户在替换升级双路供电时无需重新改动安装孔位，降低设备改造成本；外壳采用折弯一体成型的金属壳体，边角做圆弧过渡处理，装配时不会划伤操作人员，壳体与内部PCB板通过固定柱刚性连接，整体结构强度充足，能够适应工业场景下的轻度震动环境。从外形尺寸与安装边界来看，该电源属于小功率紧凑型开关电源，整体为长方体金属壳体结构，安装孔位设置在壳体底部的延伸折边上，安装时只需在配电板上对应位置开出匹配的固定孔，即可通过螺丝完成快速固定，接线端全部朝向正面，设备装入柜体后正面预留少量接线操作空间即可完成接线与后期维护，不会占用过多的柜内纵深空间，适配厚度较薄的壁挂式控制柜、桌面型设备的内部安装需求。
