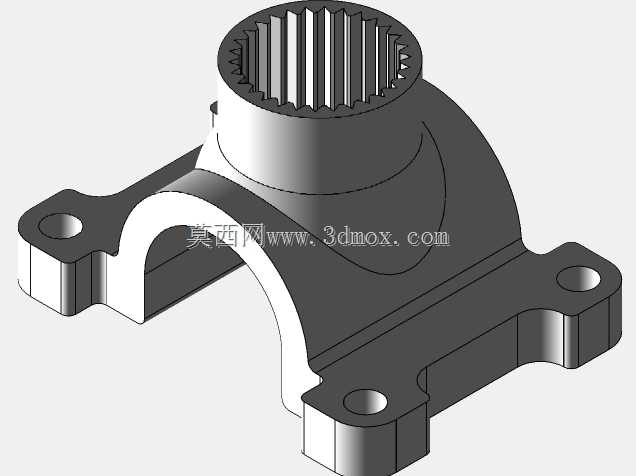

带内花键的对开式安装支座结构设计

该零件属于传动系统中的支撑连接类构件，主要应用在中小功率的机械传动链路中，常见于农用作业机械、轻型工业输送设备、小型工程机械的动力传递环节，核心作用是为带外花键的传动轴提供稳定的径向支撑，同时实现传动部件与设备机架的刚性固定，避免传动轴运转过程中出现径向窜动、偏摆问题，保障花键副的啮合精度，降低传动过程中的冲击与磨损。从功能特性来看，零件上部为带内花键的筒状支撑结构，内花键采用渐开线齿形设计，可与对应规格的外花键轴实现周向固定，在传递扭矩的同时允许轴沿轴向有少量的适配窜动，补偿安装与运转过程中的累计误差；下部为对开式抱合结构，搭配两侧向外延伸的安装耳板，每个耳板上预留有同轴的螺栓安装孔，可通过标准紧固件实现与机架的锁紧固定，对开式的结构设计大幅降低了轴系部件的装配难度，无需从轴端穿装即可完成支座的安装与拆卸，尤其适合后期维护空间受限的设备工况。在设计思路上，该零件优先保障支撑刚性与装配便利性的平衡：上部花键筒的壁厚经过受力校核，可承受额定扭矩下的周向剪切力与径向支撑力，筒身与下部安装座之间设置有平滑过渡的加强筋结构，避免应力集中导致的部件断裂；下部对开的半圆抱合面与上部花键筒保持较高的同轴度，安装后可保证花键副的啮合间隙均匀，减少偏载带来的齿面磨损；两侧耳板的安装孔位置经过尺寸链验算，可适配对应规格的标准螺栓，孔位周边做了局部加厚处理，避免螺栓锁紧时出现耳板变形。从安装边界来看，零件整体为对称式结构，三个安装耳板呈三角分布，可提供稳定的三点固定支撑，安装时需保证抱合面与支撑轴的贴合间隙均匀，锁紧螺栓需按对角顺序逐步拧紧，避免因受力不均导致上部花键筒出现形变，影响花键的正常啮合；零件的外形轮廓无尖锐外凸结构，安装后不会与周边的传动部件、防护结构产生运动干涉，可适配紧凑布局的传动舱室安装需求，在常规的润滑维护条件下，可长期稳定支撑传动轴的高速运转，降低传动系统的故障概率。
