双轨式滑动承载安装基座结构设计

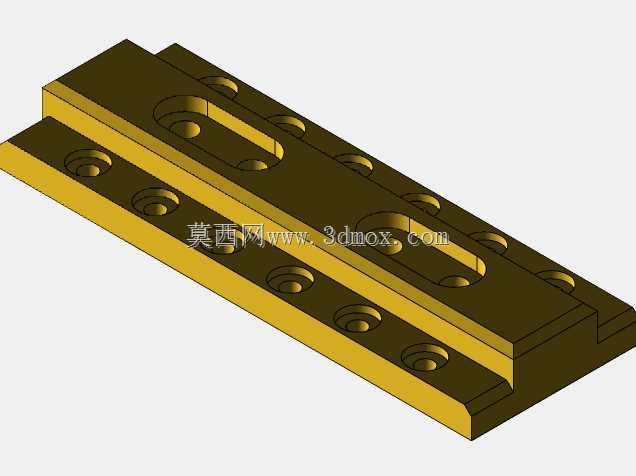

该双轨式滑动承载安装基座，是直线滑动导向系统中的核心承载构件，主要应用于各类需要精准直线位移的工业设备场景，常见于自动化生产线的工位滑台、检测设备的进给机构、小型加工设备的移动工作台、工装夹具的位置调节单元中，承担承载上部装夹工件或功能组件、沿固定方向实现平稳直线滑动的核心作用，能够为上部搭载的部件提供稳定的支撑基准与顺畅的位移路径，避免滑动过程中出现偏摆、卡滞、窜动等问题，保障设备运行的位置精度与运动稳定性。从功能特性来看，该基座采用一体化铣削成型的双层凸台结构，两侧设置平行的导向限位凸边，可与配套的固定导轨槽体精准嵌合，凸边的高度与宽度经过公差匹配设计，既保证滑动过程中的侧向限位精度，又预留了合理的配合间隙，避免滑动时出现干摩擦卡阻；基座本体上均匀排布多组沉头安装孔，可通过紧固件将上部搭载的功能组件牢牢固定在基座平面上，沉孔设计能够让紧固件头部完全没入基座平面以下，不会突出平面干涉上部组件的安装，也不会在滑动过程中与周边结构产生刮碰；基座中部设置两处长圆形调节腰孔，可在安装上部组件时实现一定范围内的位置微调，适配不同安装孔距的搭载部件，也可在装配时调整组件的相对位置，补偿加工与装配带来的累积误差，提升基座的适配通用性。在设计思路上，该构件优先保障结构刚性与滑动稳定性，整体采用等强度的截面设计，基座主体厚度均匀，两侧导向凸边与主体为一体式结构，避免拼接结构带来的装配误差与刚性不足问题；所有安装孔的位置排布经过受力校核，多组孔位沿基座长度方向对称分布，让上部载荷能够均匀传递到整个基座平面，避免局部应力集中导致基座变形；腰孔的长度与宽度经过适配计算，既满足常规的位置调节行程需求，又不会因为开孔过大削弱基座的整体结构强度，孔边均做了倒角处理，去除加工毛刺，避免装配时刮伤操作人员或配套零件。从安装边界来看，该基座的整体外形为规则长方体结构，两侧导向凸边的间距为固定配合尺寸，安装时需匹配对应槽宽的固定导轨，基座的总厚度、凸边高度均为标准配合尺寸，可直接嵌入对应规格的导向槽内实现滑动配合；基座上的沉头孔规格统一，适配常规规格的内六角紧固件，安装时上部组件的安装面需与基座上平面完全贴合，保证固定后的受力均匀，中部腰孔的调节行程可覆盖常规小范围位置调整需求，无需额外加工孔位即可完成多数常规组件的装固定，能够有效降低现场装配的加工工作量，提升设备组装的效率。
