带弧形槽的L型定位支撑块结构

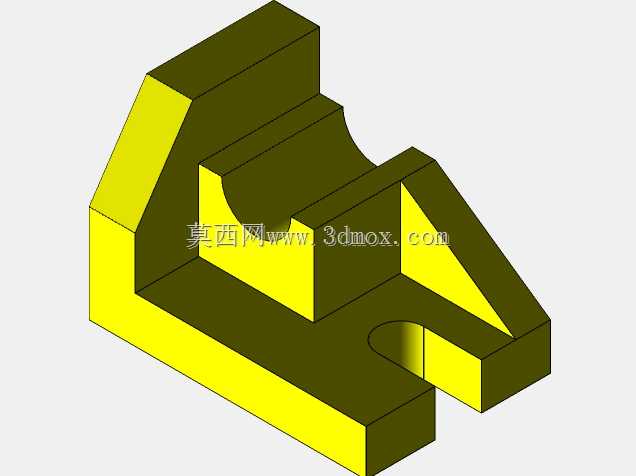

　　该零件为典型的L型一体式定位支撑构件，整体采用直角折弯式基体布局，底部为水平延展的安装底板，后侧向上延伸出竖直挡边，二者在拐角处平滑过渡，形成兼具承载与侧向定位功能的基础结构。底板前端开设U型开口槽，可配合T型螺栓或锁紧螺钉实现工位位置的快速调节，安装时无需完全拆卸紧固件即可沿槽向微调零件固定位置，适配工装台面上不同间距的安装孔位，降低现场装配的对位难度。竖直挡边与底板之间的内侧区域设置两处三角形加强筋，筋板沿拐角对角线方向布置，将竖直方向的载荷直接传导至底板平面，可有效抑制挡边受侧向推力时产生的弯曲变形，提升构件整体的刚性与抗倾覆能力。中部的半圆柱形凹槽为核心定位工作面，槽面弧度与待支撑的轴类、杆类零件外圆相匹配，

　　能够限制圆柱类工件的径向位移，避免工件在加工或检测过程中发生滚动偏移。零件的所有外露棱边均做倒角处理，既可以去除机加工产生的毛刺，防止装配时划伤操作人员，也能在与配合件接触时起到导向作用，加快工件就位速度。从实际工况来看，这类支撑块常应用于铣床工位的工件装夹、自动化生产线的物料托举以及检测平台的辅助定位场景，可单独作为承托元件使用，也可多个组合形成阵列支撑面，适配不同长度的条形工件。建模过程中优先保证各工作面的平行度与垂直度约束，底板底面与竖直挡边内侧面设定为垂直基准，弧形槽的轴线与底板上平面保持平行，确保工件放置后姿态稳定。外形尺寸方面，底板长度方向预留足够的安装余量，避免锁紧位置过于靠近边缘导致基体应力集中，

　　竖直挡边高度根据常见工件的定位接触高度设定，既不会因挡边过高干涉工件上部的加工路径，也不会因高度不足失去侧向限位作用。零件整体采用等壁厚设计，在保证结构强度的前提下控制整体重量，便于操作人员在工装调整时快速搬移与更换。
