传感器安装固定支座三维结构设计

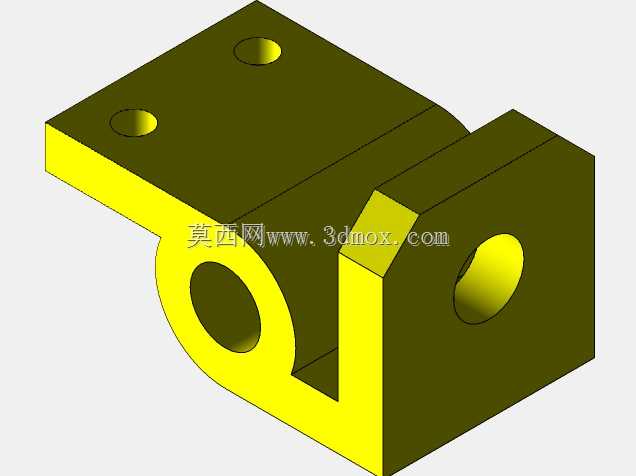

　　该零件为传感器配套的安装固定支座，整体采用一体式块状结构设计，主体由安装基板、侧向支撑立板与轴套式连接座三部分构成，无额外拼接结构，可通过常规铣削加工直接成型，加工工序简洁，量产时成本可控。

　　从实际设备布局来看，这类支座多用于自动化生产线的检测工位、工装夹具的定位单元以及小型实验台架的传感元件布设场景，核心作用是为接近开关、光电传感器或小型位置检测元件提供刚性安装基准，同时通过支座自身的结构高度补偿安装面与检测面之间的距离差，避免传感器直接固定在设备钣金或型材上出现的晃动、位置偏移问题。

　　零件顶部的安装基板预留了两个同轴的沉头安装孔，孔位间距经过匹配标准安装孔距设计，可直接使用内六角螺栓将支座整体固定在设备台面、型材支架或者工装基板上，沉孔结构能够保证螺栓安装后顶面无凸起，不会干涉周边其他零部件的排布。基板向一侧延伸出带圆孔的吊耳式轴套结构，该圆孔可作为铰接销轴的穿装位，也可用于穿装调节螺杆，实现支座整体的角度微调或者位置张紧，适配不同检测距离下的传感器安装需求。

　　侧向的支撑立板与基板呈垂直布局，既提升了整个支座的抗扭刚性，也在立板上预留了横向贯通的安装孔，该孔可直接穿装传感器本体，孔的内径匹配常规圆柱型传感器的外径，侧面可预留顶丝孔位（模型中已做对应结构预留），锁紧后传感器不会出现轴向窜动。立板与轴套结构之间做了斜向加强筋过渡，能够降低零件在受侧向冲击力时的应力集中风险，即便设备运行中存在小幅振动，也能保证传感器的检测位置稳定，不会出现检测信号漂移的情况。

　　从安装边界来看，该支座整体占用空间紧凑，基板厚度、立板高度以及轴套的外圆尺寸都经过适配性优化，既不会因为尺寸过大挤占周边走线、其他机构的运动空间，也不会因为壁厚过薄导致刚性不足。零件所有棱边都做了常规倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能在安装时起到导向作用，降低螺栓穿装、传感器嵌入的对位难度。

　　建模过程中所有特征均采用参数化尺寸驱动，孔位间距、安装高度、通孔内径都可以根据实际选用的传感器型号、现场安装空间进行快速调整，不需要重构整体特征。结构设计上充分考虑了通用件的互换性，两个安装孔的孔距符合常规工业安装标准，可直接替换同类型的老旧支座，不需要对原有设备的安装面进行二次加工。
