双工位V形夹紧座工装夹具结构

　　这套双工位V形夹紧座主要用于轴类、套类、小直径圆柱件的定位与压紧，常见于普通铣床、钻床、磨床、检验平台以及小型自动化装配工位。工件放入V形槽后，上方螺杆压头向下施力，可限制径向位移并保持轴线稳定，便于进行钻孔、铣扁、键槽加工、同轴度检测或部件组装。与单V形块相比，双槽并列结构能够一次装夹两件相同工件，也可支撑一根较长轴的两处位置，减少重复找正时间。

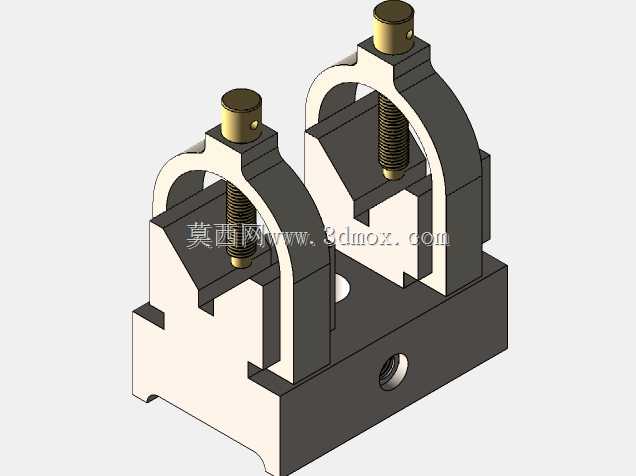

　　从结构上看，底座为整体式矩形承载件，两侧立拱形成上部支撑，螺杆穿过拱形顶部，下端配置圆形压头。压头与螺杆之间保留相对转动关系，压紧时以端面接触工件，可降低螺杆旋转对工件表面的拖拽损伤。V形槽位于底座中部，槽口角度按常规圆柱定位需求设计，具备较好的对中性；两侧槽体对称布置，使夹紧力能够沿工件径向传递到底座，整体受力路径短，刚性表现直接。

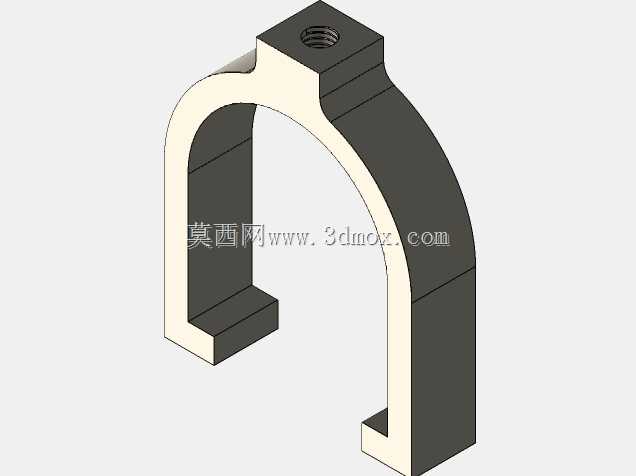

　　设计思路上，该结构把定位、承载和压紧集成在同一底座上，避免多件拼装带来的累积误差。底座侧面预留横向孔，可作为定位销孔、油孔或与工作台上T形槽配合的安装接口；底面作为主要安装基准，应保证平面度，以便贴合机床工作台或检验平板。上部拱形架既承担螺杆反力，也为取放工件留出操作空间，压头抬起后，工件可从前方或上方直接放入，操作路径较短。

　　在实际选型和建模时，需要重点确认V形槽开口宽度、槽底高度、两槽中心距以及压头行程。V形槽开口决定可容纳的工件直径范围，槽底高度影响工件轴线相对于底座底面的位置；两槽中心距关系到双件加工时的刀具路径，也影响长轴支撑跨距。压头最低位置应能压紧最小直径工件，最高位置则要保证最大直径工件能够顺利取放。底座宽度和长度构成安装边界，螺栓孔或压板位置需避开切屑排出区和刀具下行区。

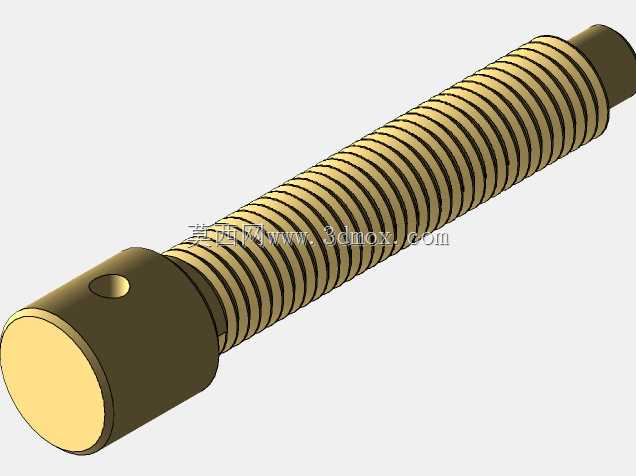

　　使用中，V形支承面属于定位接触面，应控制表面粗糙度和热处理硬度，以抵抗反复装夹产生的压痕和磨损。螺杆采用梯形螺纹更适合手动夹紧，其导程不宜过大，以便在较小操作力下获得稳定压紧力。压头端面可根据工件表面要求增加铜垫或非金属垫，避免夹伤已加工面。对于需要较高定位精度的场合，V形槽角度、槽底等高以及两槽平行度应作为关键尺寸控制；若用于粗加工，则可适当放宽外观要求，优先保证整体刚性和排屑空间。

　　三维建模时，底座、拱形架、螺杆和压头可分别建立零件并按装配关系约束。V形槽与底座底面的平行关系、螺杆轴线与V形槽对称面的重合关系，是装配中需要重点检查的内容。运动检查应模拟螺杆升降，确认压头在全行程内不与拱形架或V形槽侧壁干涉。该结构虽然简单，但涵盖了定位基准选择、夹紧力传递、安装接口布置和操作空间预留等工装设计要点，适合作为机械装夹方案设计的基础参考。
