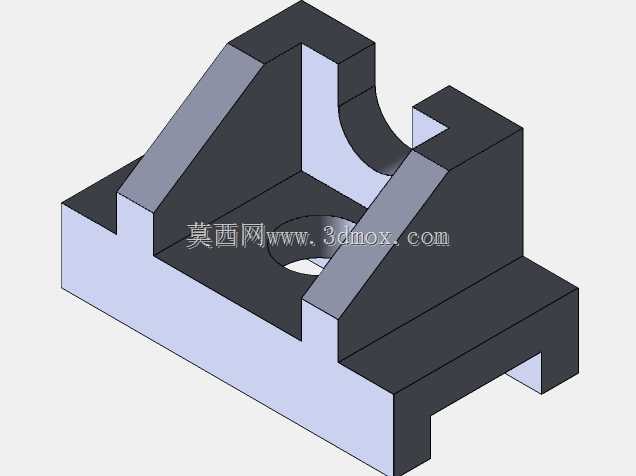

带弧形定位槽的加强筋支撑支座

项目分类:通用机械零部件 发布时间:2022-03-16 ID:580727
  • 带弧形定位槽的加强筋支撑支座

  该支撑支座在自动化产线、工装夹具台及检测工位中承担侧向承托与轴类件定位功能,常见于传感器安装支架、小型工件定位模组及轻型导向机构。其底部采用两侧悬空的槽式安装结构,可直接卡入T型槽工作台或通过螺栓穿过底板孔位完成固定,安装边界预留了扳手操作空间,避免与相邻导轨、铝型材或钣金护板发生干涉。

  主体结构由底板、两侧立板及中间斜向加强筋构成,立板顶部开设半圆弧定位槽,用于容纳圆轴、导杆或传感器外圆柱面,限制工件径向位移;底板中央设置沉头通孔,可穿过紧固件对下方基准面进行锁紧,也可作为定位销孔使用。两侧加强筋从底板上表面斜向延伸至立板外侧,在不显著增加整体重量的前提下提升支座的抗弯与抗扭刚度,减少夹紧或受侧向载荷时的形变。

  建模过程中优先以底板底面为装配基准,先拉伸生成带安装槽的底板实体,再叠加两侧立板并切除顶部圆弧槽,随后绘制加强筋草图并执行筋特征生成三角支撑结构。圆弧槽与底板孔位保持同轴度约束,立板侧面与底板侧面设置共面关系,加强筋与立板、底板交接处保留均匀壁厚,避免应力集中。底部槽口宽度按标准T型槽螺母尺寸预留间隙,孔位沉头深度匹配常用内六角螺钉头部高度。

  从受力角度看,当圆弧槽内放置轴类件并承受竖直向下压力时,载荷通过立板传递至底板,加强筋将部分力分流至底板外侧区域,降低立板与底板交接处的弯矩;若承受水平方向推力,两侧立板形成对称支撑,底板安装槽的卡合结构可提供额外抗倾覆力矩。外形尺寸方面,整体长宽高比例紧凑,底板厚度满足常规轻型支撑的刚性要求,立板高度根据圆弧槽中心高设定,保证被支撑工件与台面之间留有足够走线或避让空间。

  该类支座适用于小载荷、高频次装拆的工位,可配合快换压板使用,圆弧槽内可加装尼龙衬套以保护工件表面,也可直接作为硬质定位面使用。结构未设置复杂曲面,加工时可通过铣削一次装夹完成底板、立板及槽口加工,加强筋部分采用铸造或焊接成型后再精加工基准面,制造成本较低且互换性强。
