双凸缘环形传感配套衬套结构

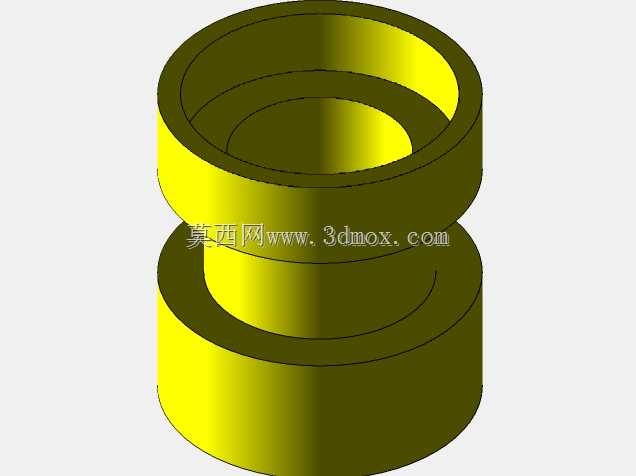

　　这款双凸缘环形结构件，是压力类传感检测单元的核心配套衬套零件，在工业传感检测场景中承担定位、隔套与载荷传导的作用，常见于流体压力检测、设备轴向力监测的传感模组内部，套设于传感核心元件外侧，既可以为内部敏感元件提供刚性安装支撑，也能隔绝外部装配应力对检测精度的干扰。从结构设计来看，零件整体为同轴回转体构型，上下两端设置等外径的环形凸缘，中间段为缩径圆柱结构，形成两道环形定位台阶，装配时上下凸缘分别抵接传感模组的壳体端面与压盖端面，中间缩径段与壳体内壁预留均匀间隙，避免装配过盈挤压内部敏感芯体。内孔为等径直孔，表面粗糙度控制在Ra1.6以内，保证穿装的导杆或芯轴可以顺畅滑动，无卡滞风险；凸缘外圆与安装腔的配合公差选用H7/h6间隙配合，

　　既保证装配时的同轴度，也方便后期维护拆卸。设计过程中特意将凸缘的棱边做了R0.3的圆角处理，避免装配时锐边刮伤壳体内部的密封胶圈，同时减少应力集中，提升零件在交变载荷下的疲劳寿命。零件的轴向总尺寸适配常规M12规格传感模组的安装腔深度，凸缘外径比安装腔内径小0.02mm，中间缩径段的外径比凸缘小4mm，预留的环形槽可以容纳少量润滑脂，减少长期工作后的磨损量。在实际工况中，这类衬套需要承受0-10MPa的轴向压载，同时要耐受-20℃到80℃的工作温度，因此建模时特意对凸缘与中间段的过渡位置做了加厚处理，避免长期受压出现变形塌陷。内孔与外圆的同轴度公差控制在0.01mm以内，保证装配后传感芯体的受力方向与检测轴线重合，

　　减少侧向分力带来的检测误差。这类结构件虽然外形简单，但尺寸精度直接影响传感器的整体检测精度，建模时所有回转面均采用同轴草图旋转生成，避免分段建模带来的曲面接痕，同时对配合面的尺寸公差做了参数化关联，方便后续根据不同规格的传感模组快速调整尺寸参数，适配不同量程、不同安装尺寸的检测需求。
