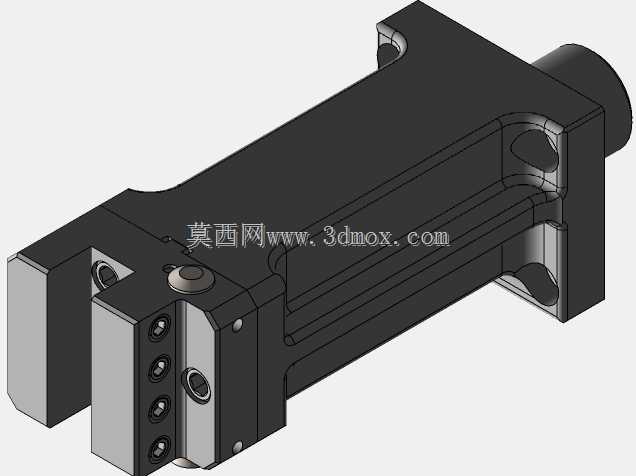

机床用带冷却通路的双侧装刀外部刀架

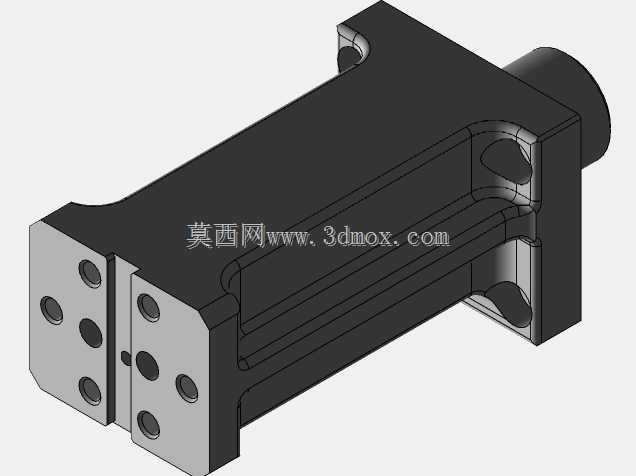

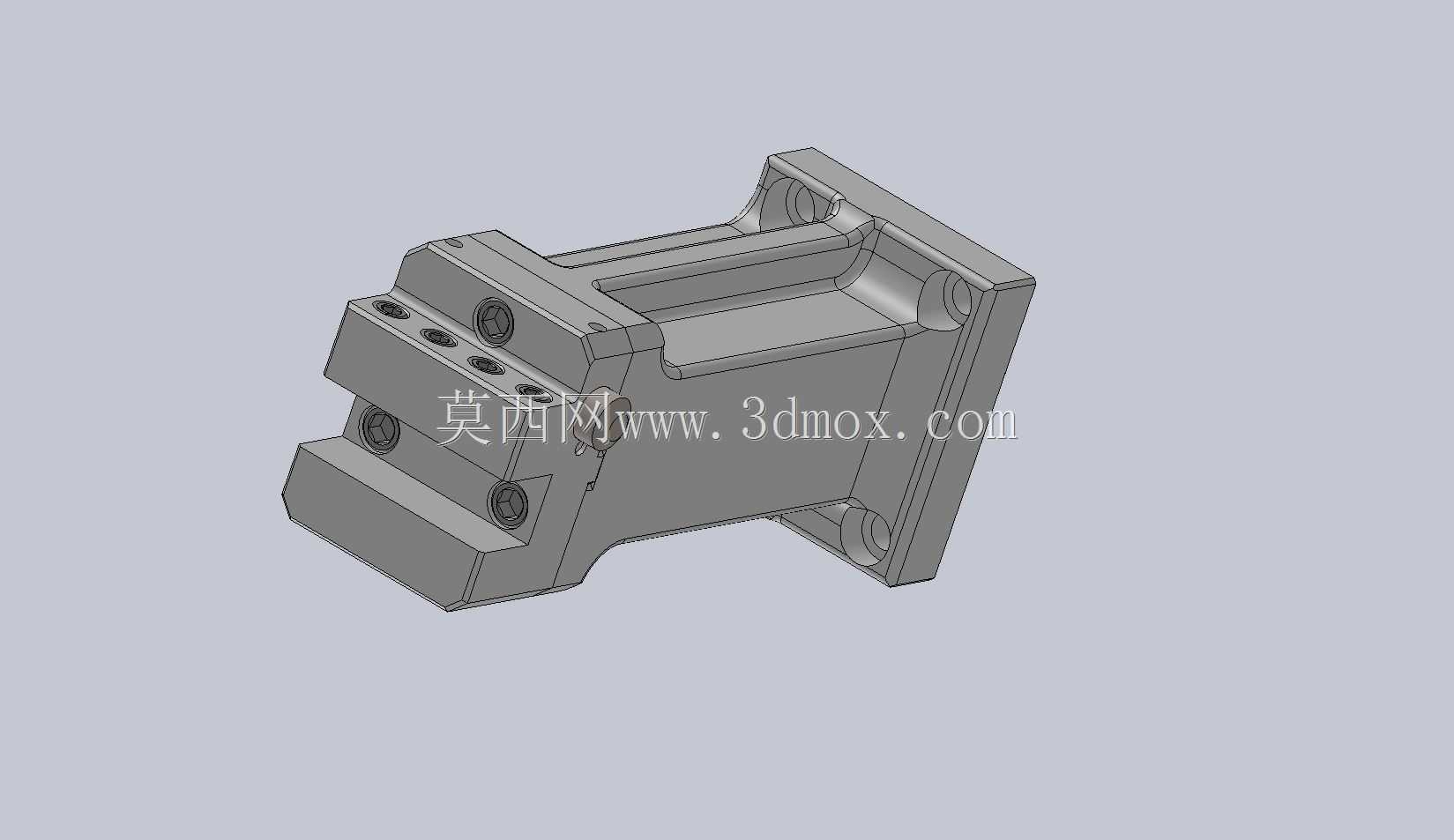

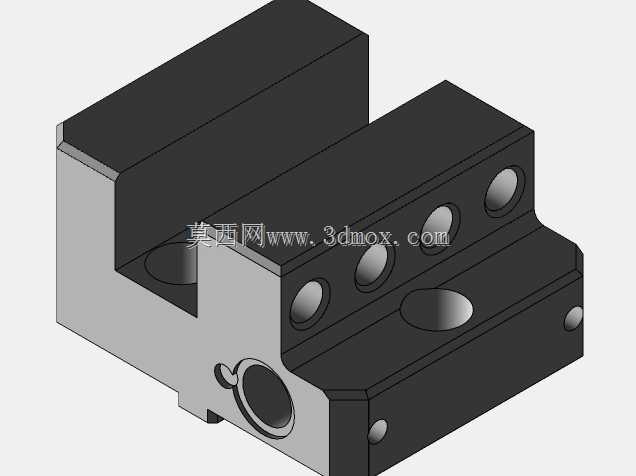

这款带冷却液供应的外部刀架，主要应用于数控车床、车铣复合机床的外置刀具加装场景，适配机床原有刀塔工位不足、需要拓展侧向加工能力的生产工况，常见于五金零件批量加工、汽配零件车削作业、小型精密零件多工序加工的生产环节，能够在不改动机床原有刀塔结构的前提下，额外拓展刀具安装位，帮助生产现场减少换刀频次，提升单工序的加工覆盖范围。从实际用途来看，这款刀架承担着外置刀具的固定支撑、加工过程中冷却介质精准输送的核心作用，区别于普通外置刀座仅具备装夹功能的设计，它集成了内置冷却通路，无需额外架设外置冷却喷管，就可以将机床冷却系统输出的切削液直接导向刀具切削刃与工件接触的加工区域，在高速车削、切槽、侧向铣削作业时，能够持续带走切削产生的高热量，避免刀具过热出现磨损加快、崩刃的问题，同时高压切削液还可以及时冲除加工区域缠绕的切屑，减少切屑刮伤已加工工件表面的概率，提升成品加工的表面质量。在功能特性上，这款刀架支持左侧与右侧双向的刀具安装配置，作业人员可以根据当前工序的走刀方向、加工位置灵活选择装刀侧，无需调整刀架整体安装方位就可以适配正向、反向的侧向走刀需求，适配方柄车刀、小型侧向动力头的安装固定，装夹接触面做了高精度的铣平处理，能够保证刀具装夹后的同轴度与位置精度，减少刀具装夹的校正时间。设计思路上，这款刀架采用一体式的本体结构，主体采用高强度铸铁材质加工而成，整体做了加厚的筋位设计，在承受侧向切削力时能够保持足够的结构刚性，避免切削过程中出现刀架震颤、让刀的问题；内置的冷却通路做了密封结构设计，通路走向沿着刀架本体内部延伸至各个装刀位的出液口，不存在外置管路易被切屑刮损、漏液的隐患，安装法兰面设置了多个定位螺栓孔，能够与机床侧装基面紧密贴合，保证安装后的位置精度。在外形尺寸与安装边界上，这款刀架整体采用紧凑的方块式布局，横向安装面的螺栓孔位间距适配主流数控车床的侧装标准接口，本体向外延伸的长度控制在不干涉机床原有刀塔回转、不与工件卡盘产生运动干涉的范围内，装刀位的槽口尺寸适配常规规格的方柄车刀，冷却通路的进液口设置在安装法兰侧，能够直接对接机床原有冷却管路的输出接口，无需额外加装转接配件，整体安装边界充分考虑了机床内部的操作空间，装刀、换刀时操作人员可以直接在机床侧方完成操作，无需拆除周边其他附件，适配多数中小型数控车床的外置加装空间要求。
