虎钳用可调式平行安装垫板结构设计

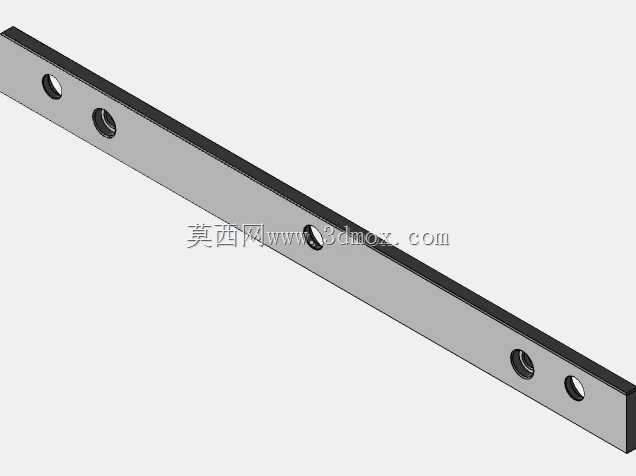

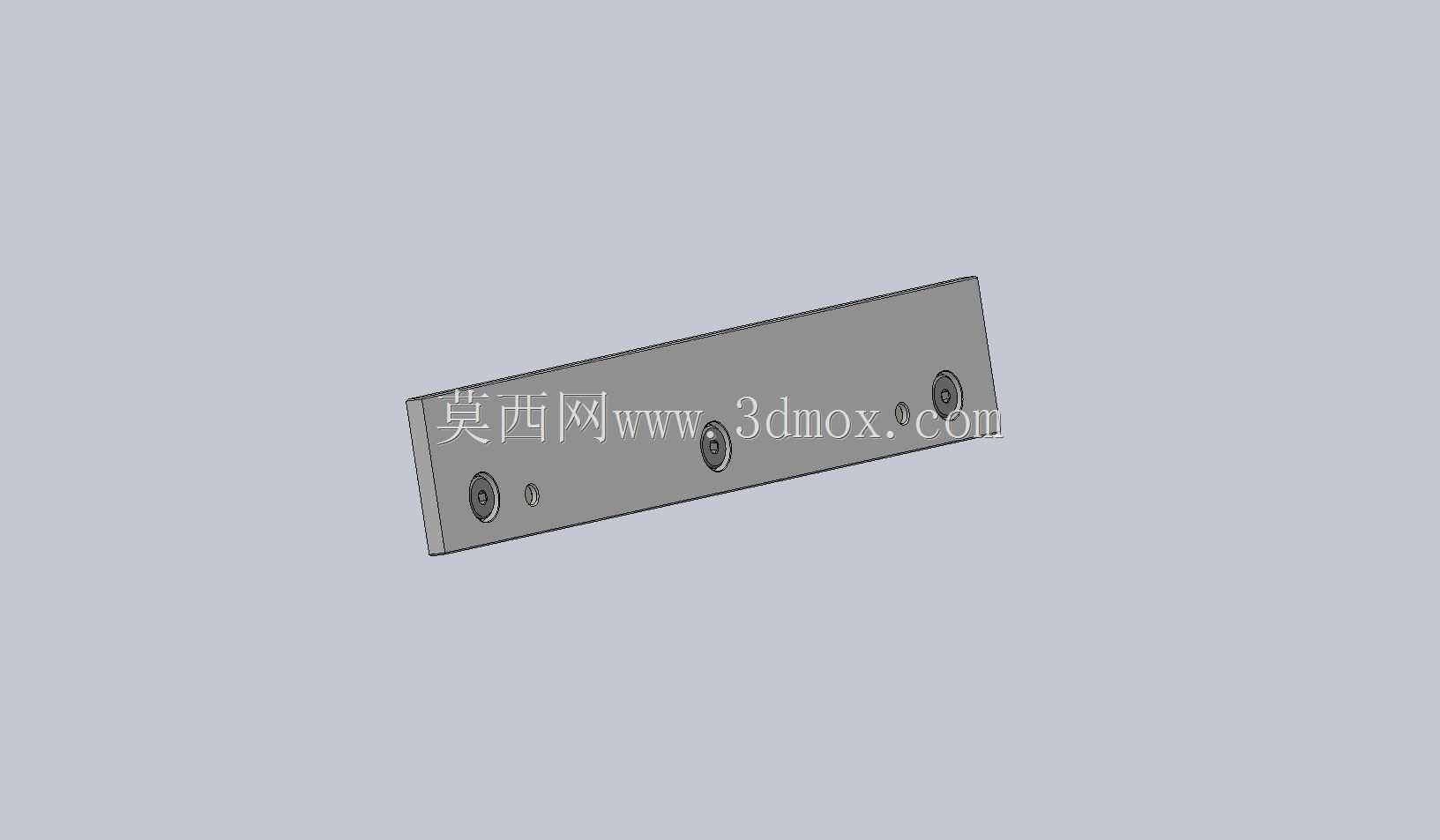

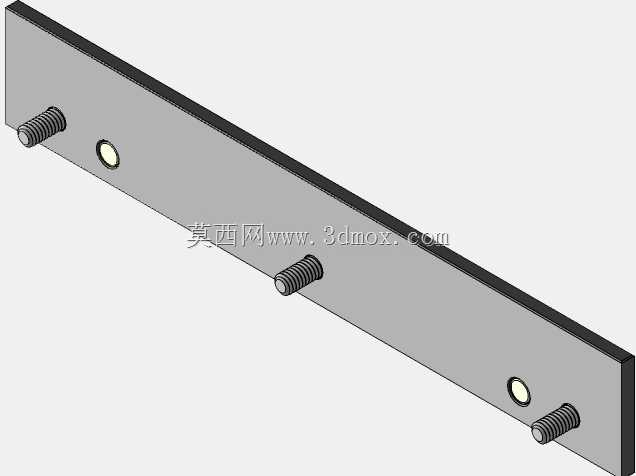

在机械加工的装夹作业场景中，虎钳作为机加工台面上最常用的通用装夹工具，常面临不同高度工件的装夹支撑需求，这款平行安装垫板正是为适配虎钳装夹场景开发的专用辅具，主要用于在虎钳钳口位置搭建平行支撑面，解决薄型工件、异形工件装夹时支撑不足、装夹定位偏移的问题，广泛适用于铣床、磨床、钻床等常规机加工工序的工件装夹环节，能够有效提升批量工件装夹的定位一致性，减少反复找正的辅助工时。这款平行垫板采用长条式平直板体结构，整体为矩形长条构型，板体上下平面做了高精度平行度处理，能够保证安装后支撑面与虎钳导轨面、工作台面保持严格平行，避免装夹后工件出现倾斜导致加工尺寸超差。板体上预留了多组安装孔位，同时集成了磁吸固定与螺丝锁紧两种安装模式：短距离临时装夹作业时，可依靠板体内嵌的磁吸组件直接吸附在虎钳钢制钳口上，无需额外拧动紧固件，能够快速完成垫板的位置调整与拆装，适配小批量多品种工件的快速换产装夹需求；长距离重载装夹或者大切削量加工场景下，可通过板体上的沉头安装孔使用螺丝将垫板与虎钳钳口锁紧固定，避免大切削力作用下垫板出现位移窜动，保证重切削工况下的装夹稳定性。在设计思路上，这款垫板充分考虑了虎钳的安装边界，整体板体厚度控制在合理范围内，不会过度占用虎钳的开口行程，板体长度适配常规机用虎钳的钳口宽度范围，安装后不会超出钳口两侧边界，避免与加工刀具、机床护罩产生干涉。板体上的安装孔位做了沉头处理，螺丝锁紧后螺丝头部不会高出垫板支撑平面，保证支撑面的完整平整，不会对工件底面造成硌伤或者定位干涉。同时板体的支撑面做了耐磨处理，能够长期承受工件装夹的挤压摩擦，延长辅具的使用寿命，日常使用中也可根据工件的装夹高度需求，成对搭配不同厚度的垫板使用，快速调整支撑高度，满足不同厚度工件的装夹支撑要求，避免因工件悬空装夹导致的加工振颤、工件变形问题，有效提升加工成品的尺寸精度与表面质量。
