晶体管引脚成型切割工装夹具结构

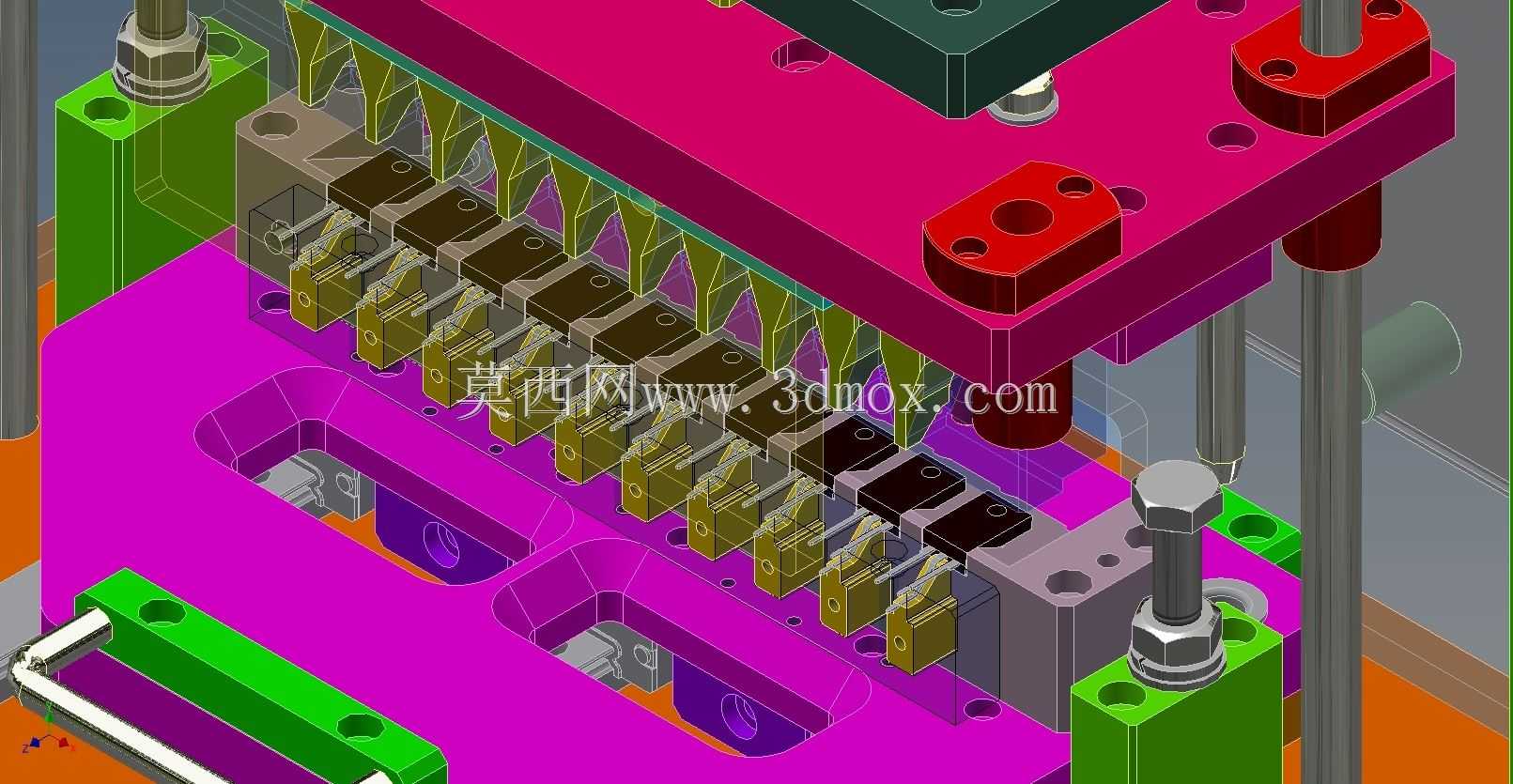

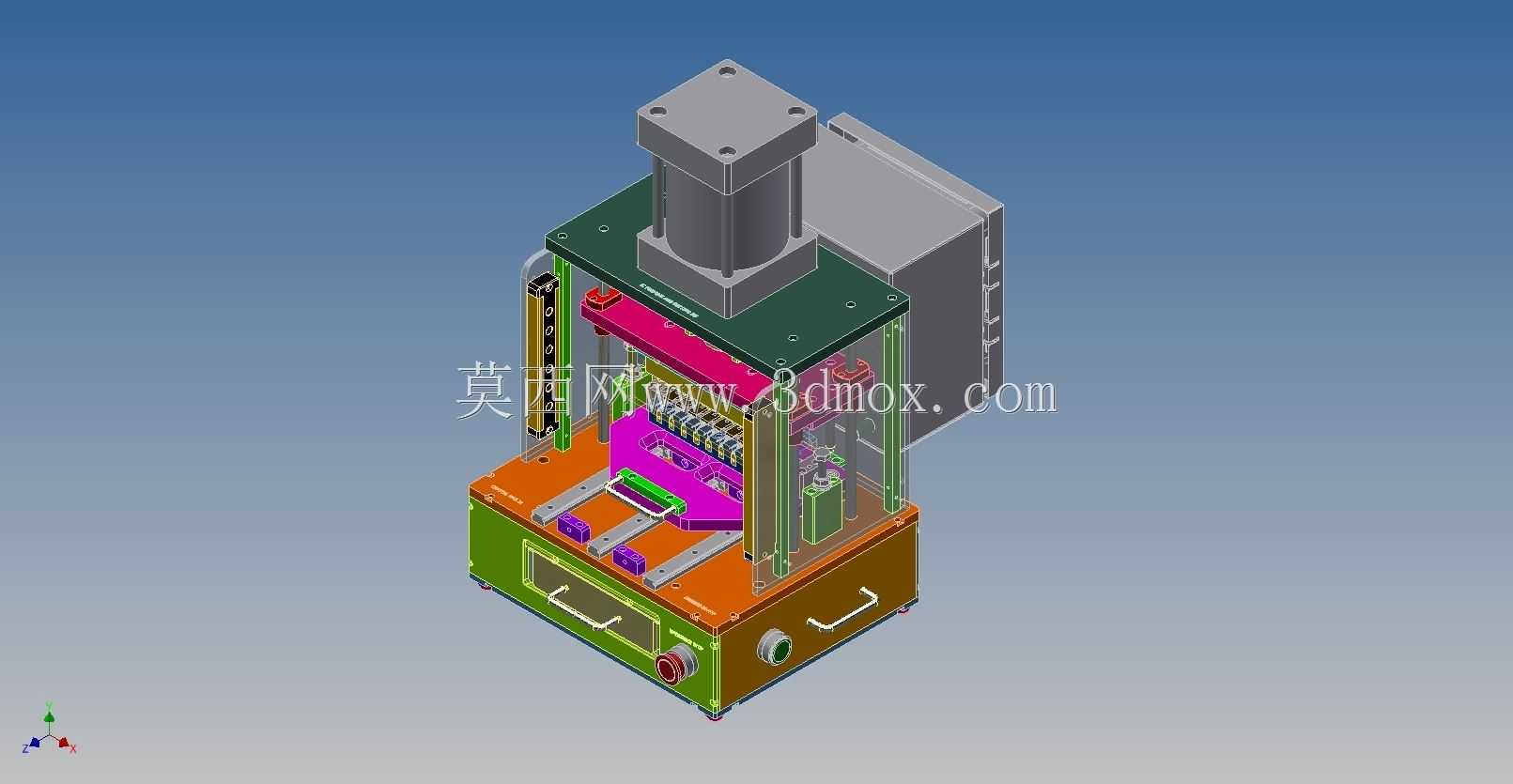

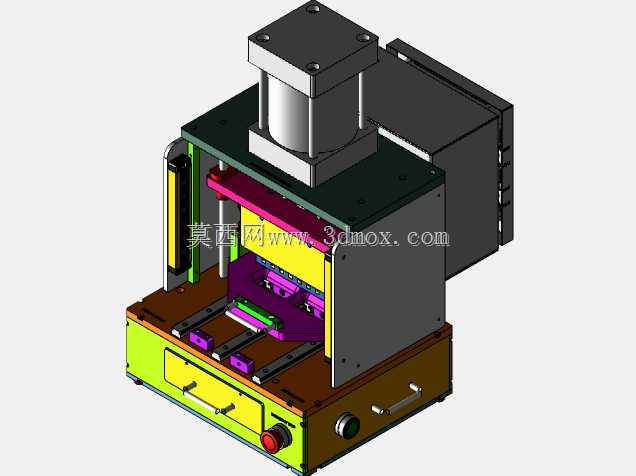

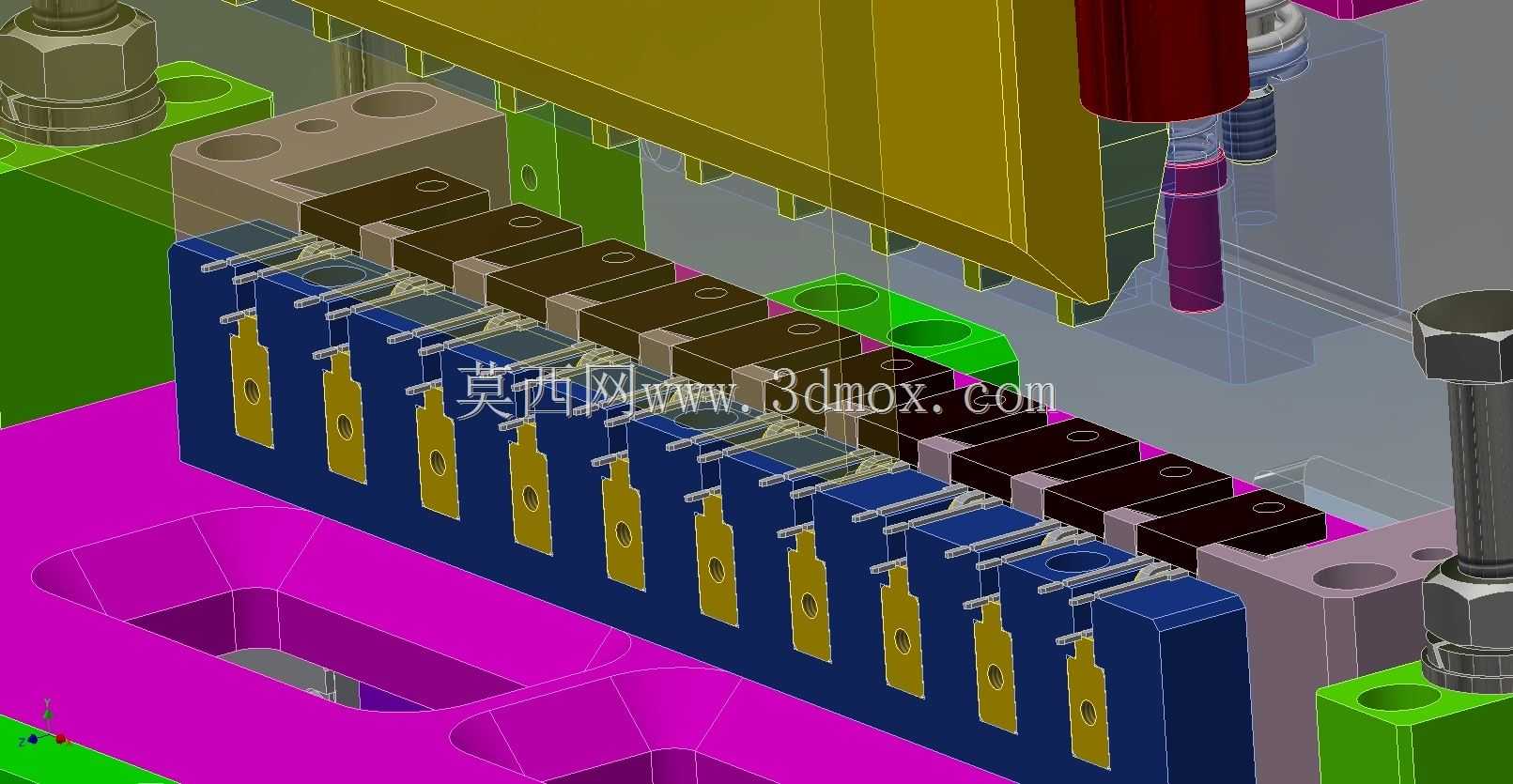

该设备为电子元器件加工环节专用的晶体管成型切割工装，主要应用于半导体后道加工、电子整机组装生产线的前置备料工序，针对直插式晶体管的引脚进行定长裁切与折弯成型作业，解决人工加工引脚尺寸一致性差、成型角度偏差大、加工效率低的行业痛点，适配TO系列等多种封装规格的小功率晶体管批量加工需求，可直接集成到半自动电子加工产线中，也可作为独立工位由操作人员上下料完成单机作业。设备整体采用立式四柱导向压合结构设计，上部配置驱动压装单元提供稳定的下压力输出，通过导柱与线性轴承配合保证上下模合模的同轴精度，避免压合过程中出现偏载导致的引脚压伤、成型尺寸超差问题；中部为核心作业工位，设置有可快换的成型型腔模组与裁切刀组，型腔根据晶体管本体轮廓做仿形定位设计，放入工件后可自动限制管体自由度，无需额外校准定位，裁切刀组采用高硬度合金钢材制作，刃口做精密研磨处理，保证引脚切口平整无毛刺，成型模块可根据不同成型要求更换折弯镶件，快速切换加工规格，无需重新校准整机定位；下部为设备基座与控制集成舱，基座采用加厚钢板焊接后做时效处理，避免长期压合作业出现结构形变，舱体内部集成气动控制回路与电气控制元件，正面设置操作按钮与状态指示灯，侧面预留气源与电源接口，设备底部设置可调脚杯，可根据安装台面的平整度调节设备水平，保证压合作业的稳定性。设备整体外形紧凑，安装占地面积小，作业工位高度符合人工操作的人体工学要求，上下料操作空间充足，四周设置透明防护挡板，既可以观察内部作业状态，也能避免裁切过程中引脚碎屑飞出造成安全隐患，压合行程设置有限位保护结构，可根据不同规格晶体管的加工需求调节下压行程，防止过压损坏晶体管本体，设备的定位基准统一，所有成型与裁切动作在一次压合行程中完成，加工后的晶体管引脚尺寸、折弯角度一致性高，可直接满足后续PCB插件工序的装配要求，大幅降低插件环节的引脚修正工作量，提升整线装配效率，减少元器件因引脚加工不合格导致的报废损耗。
