工业传动用铰接式链条总成结构设计

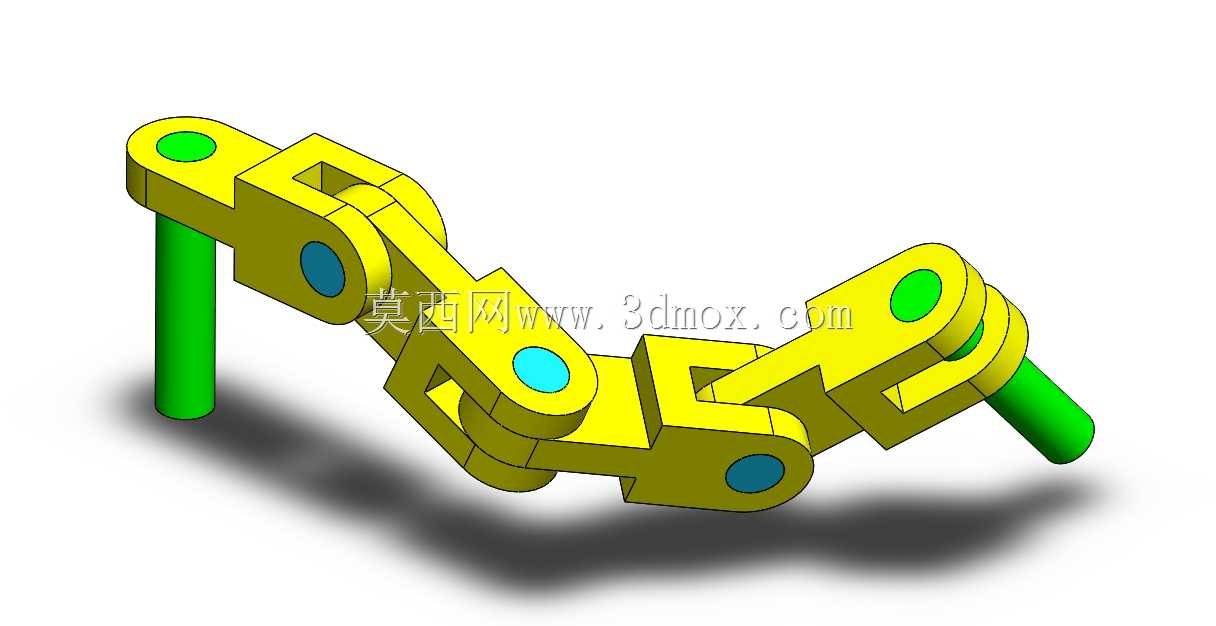

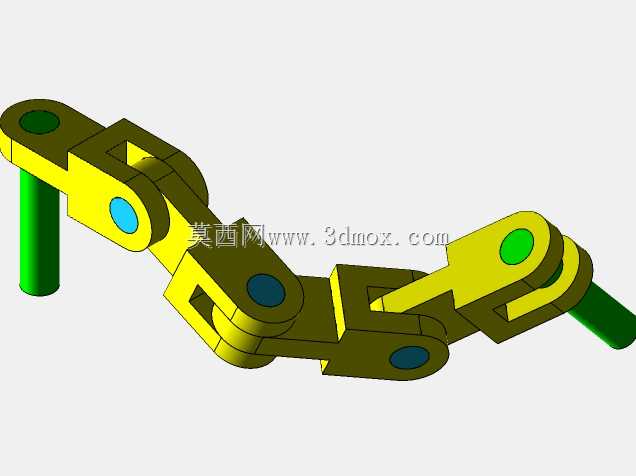

这款链条总成是机械传动系统中的核心挠性传动部件，主要应用于各类需要远距离动力传递、输送物料的工业场景，覆盖生产线物料输送、重型装备动力传输、特种作业设备牵引等多个工况，能够在存在一定安装同轴度偏差、多轴联动传动的场景下稳定传递扭矩，相比齿轮传动具备更灵活的布置适配性，相比带传动拥有更高的传动精度与负载承载能力，可适应多粉尘、轻度油污、温湿度波动较大的常规工业车间环境。从实际用途来看，该链条总成既可以作为动力传递构件，将驱动端的旋转扭矩输送至远端从动部件，也可作为输送承载构件，配合配套的工装附件承载待加工工件完成工序间流转，还可作为牵引构件用于起重、拖拽类设备的拉力传递作业，适配不同工况下的负载与转速要求。在功能特性上，该链条采用多节铰接式结构设计，相邻链节通过销轴实现可转动连接，能够顺畅完成直线传动与弯道转向动作，链节主体采用等强度结构设计，在保证整体抗拉强度的前提下优化了截面尺寸，降低了链条运行过程中的转动惯量，减少高速传动时的动载荷冲击；链节铰接位置预留了充足的润滑储油空间，可在长期运行过程中持续为铰接摩擦副提供润滑，降低铰接部位的磨损速率，延长链条整体使用寿命，两端的连接销轴采用标准化安装尺寸设计，能够快速与配套的链轮、安装支座完成对接，降低现场装配的调试难度。设计过程中，工程师首先围绕目标工况的额定负载、传动线速、最小转弯半径等核心参数展开计算，确定单节链节的长度、销轴直径、链板厚度等核心尺寸，通过等强度校核优化链板的外形轮廓，避免应力集中导致的链板断裂风险；铰接位置的配合公差经过反复匹配，既保证链节转动的灵活性，不会出现卡滞、别劲的问题，又控制了铰接间隙在合理范围内，避免间隙过大导致传动精度下降、运行冲击加剧的问题；整体结构采用模块化设计思路，单节链节具备互换性，当局部链节出现磨损或损坏时，可单独拆卸替换故障链节，无需更换整根链条，大幅降低设备的后期维护成本。在外形尺寸与安装边界上，该链条总成单节链节的长度、宽度、高度均按照通用传动链条的安装适配范围设计，两端连接销轴的直径、伸出长度符合常规链轮与安装座的配合尺寸要求，运行过程中链节转动的最大外轮廓边界经过校核，不会与周边的设备护罩、机架结构发生运动干涉，可直接适配多数现有常规链条安装位，无需对原有设备的安装结构做大规模改造，即可完成替换安装，适配性较强。
