100立方卧式储液罐工业存储设备

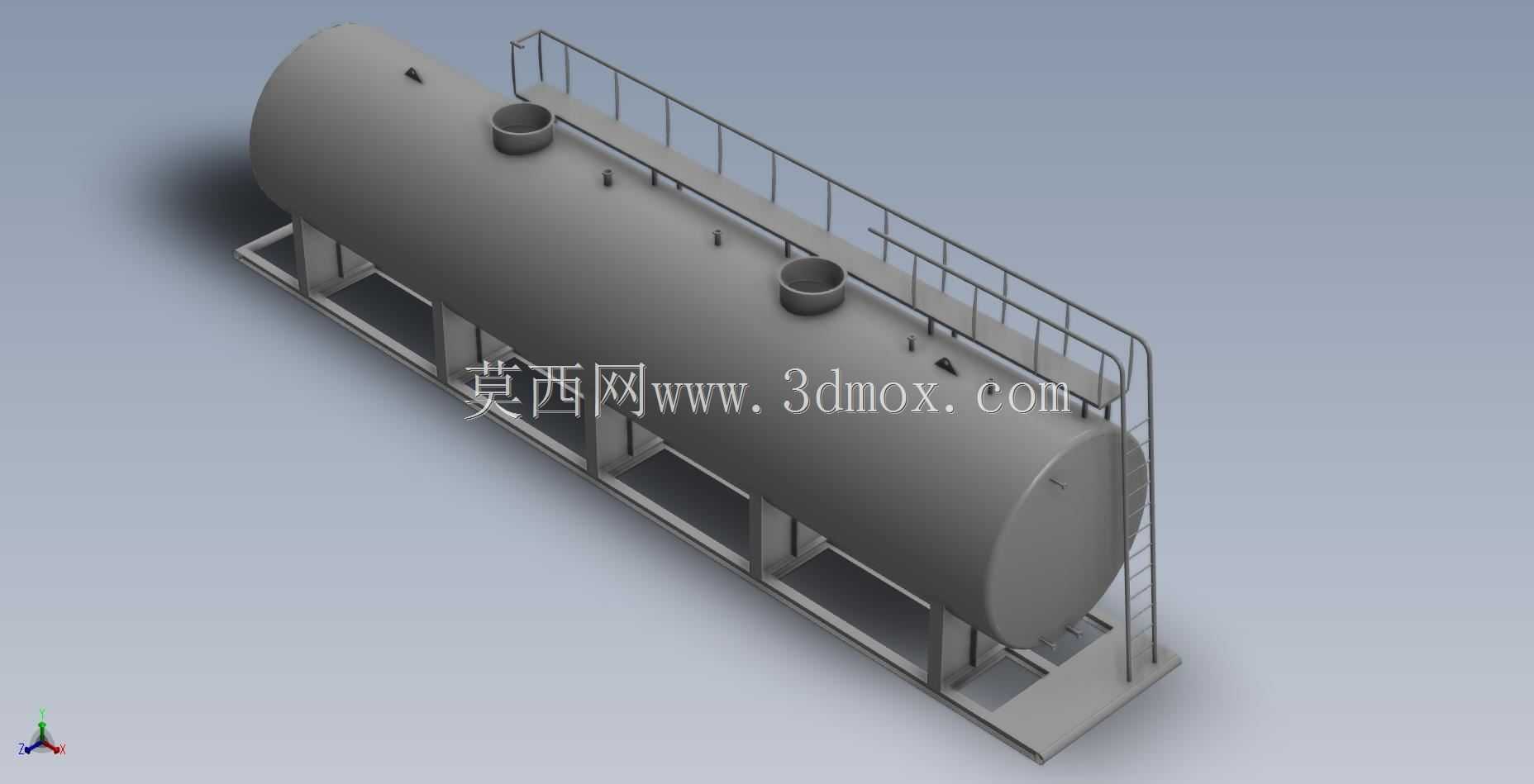

这款100立方卧式储液罐主要面向液态物料的工业存储场景，广泛应用于化工原料中转、厂区生产原料缓存、市政供水调蓄、油料仓储等领域，可适配常温常压下的非强腐蚀性液态介质存储需求，是工业生产储运环节中衔接物料运输与生产投料的核心静态设备。设备整体采用卧式布局设计，相较于立式储罐，卧式结构的重心更低，对安装场地的地基承载力要求更友好，同时大容积下的液位波动更小，日常巡检与维护作业的可达性更强，适合在中小型厂区的罐区、生产车间旁的暂存区进行部署。罐体主体采用等径圆筒搭配两端标准椭圆封头的结构形式，这种结构设计能够均匀分散内部介质产生的静压力，避免局部应力集中导致的结构变形，在同等容积下可以合理控制罐体壁厚，兼顾结构强度与材料成本控制。罐体顶部设置有两个检修人孔，可供运维人员进入罐体内部开展清洁、检修、焊缝探伤等作业，人孔周边做了凸起加强处理，避免开孔位置出现应力薄弱点；罐体顶部沿轴向布置了安全防护栏杆与操作走台，走台采用格栅式防滑结构，配套端部直爬梯连通地面与顶部操作区，满足日常巡检、阀门操作、附件维护的作业安全要求，栏杆高度符合工业操作平台的安全防护规范，可有效防止高处坠落风险。罐体底部采用一体化焊接的鞍式支座，支座与罐体之间设置了贴合弧度的支撑垫板，能够将罐体满载时的总重量均匀传递到地基基础上，避免罐体局部受压产生凹陷变形，支座预留了地脚螺栓安装孔位，可通过二次灌浆与混凝土地基牢固连接，抵御风载与轻微地质晃动带来的位移风险。设计过程中充分考虑了安装边界条件，罐体整体长度与直径的比例经过优化，既保证100立方的有效容积，又能适配常规道路运输的尺寸限值，减少现场拼接的工作量；鞍座的间距经过力学计算，避开了罐体的应力集中区域，同时保证罐体安装后底部留有足够的净空，方便布置底部出料管线、排污阀门以及后续的保温层施工。罐体顶部还预留了多个仪表与管线接口，可根据实际使用需求加装液位计、呼吸阀、温度传感器、进料管线等附件，灵活适配不同介质的存储工艺要求，无需对罐体主体进行二次开孔改造，降低现场施工的工作量与结构损伤风险。
