机用基础款钻虎钳结构设计三维作品

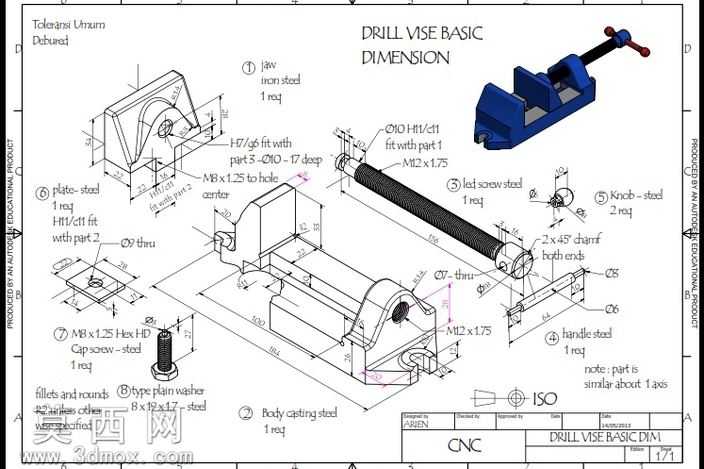

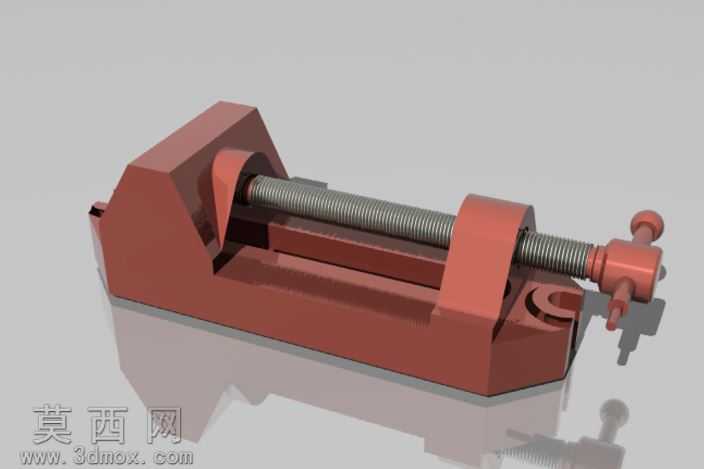

本作品为机加工场景配套的基础款钻虎钳三维设计，建模过程严格遵循机械加工工装的实际功能逻辑，以等比例还原真实钻虎钳的装配关系与尺寸规范为核心目标。建模阶段优先搭建整体装配骨架，先确定固定钳身、活动钳身的基准定位关系，再依次拆分丝杆、螺母、钳口、手柄、锁紧旋钮、固定螺栓等独立零件，每个零件的建模均参考机械加工工艺要求，对螺纹段、配合轴径、安装孔位的尺寸做精准约束，比如丝杆的梯形螺纹参数、钳身与丝杆配合的轴孔公差、活动钳身与固定钳身的滑动导轨配合间隙，都按照实际工装的装配要求设置，避免出现干涉问题。材质配置上结合真实零件的加工材质做区分，固定钳身与活动钳身采用铸铁材质，渲染时呈现铸铁特有的哑光深灰质感，表面添加细微的铸造纹理与加工刀痕细节，还原铸件的真实质感；丝杆、锁紧螺栓、手柄杆采用调质钢材材质，渲染时呈现金属的亚光银质感，对螺纹牙型、轴肩端面做细节处理，体现机加工零件的精度特征；钳口部位采用淬火工具钢材质，表面做发黑处理，添加细微的淬火纹理与防滑齿的细节，还原钳口的耐磨属性；手柄旋钮采用胶木材质，渲染时呈现深黑色的哑光塑料质感，与金属零件形成明确的材质区分。结构设计上完整还原钻虎钳的夹紧功能逻辑，固定钳身设置有安装定位凸台与螺栓孔，可直接固定在钻床工作台面上；活动钳身通过导轨结构与固定钳身配合，可沿钳身轴向滑动实现开口大小调节；丝杆通过端部的限位结构与固定钳身连接，转动时可带动活动钳身做进给运动，实现工件的夹紧与松开；钳口部位设计有可拆卸的防滑齿板，通过内六角螺栓固定在钳身上，磨损后可单独更换；手柄采用穿杆式结构，穿入丝杆端部的通孔内，转动时可提供足够的夹紧力矩，端部设置的旋钮可在夹紧后做锁紧限位，防止加工过程中钳身松动。设计过程中充分考虑钻削加工的受力特点，对钳身的受力部位做加强筋结构设计，避免夹紧力过大导致钳身变形，所有零件的边角都做了合理的圆角与倒角处理，既符合机械加工的工艺要求，也避免使用过程中出现锐边划伤的问题，整体模型可直接用于工装结构演示、机加工教学或者进一步的工程图导出使用。
