注塑模具枪部分拆分结构三维设计

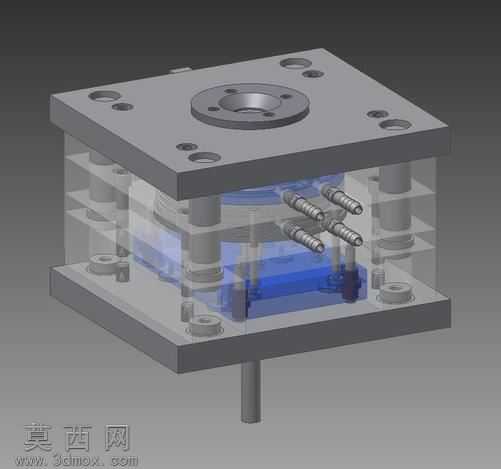

本作品为注塑模具枪部分的完整三维建模设计，采用专业三维工程软件完成全参数化建模，所有零件均按照实际注塑模具的加工装配精度进行尺寸约束，可直接用于后续的工程图导出与数控加工参考。建模过程中首先完成模具整体框架的搭建，依次构建定模座板、定模板、动模板、动模座板等基础模架零件，对每块模板上的导柱安装孔、螺栓过孔、冷却水道孔均采用布尔运算精准切除，保证孔位同轴度与位置公差符合注塑模具的设计规范。针对模具的成型零部件，单独拆分出型腔、型芯镶件结构，对成型面的曲面过渡做了连续曲率处理，避免注塑过程中出现应力集中导致的塑件缺陷，同时对浇口套、定位环等标准件按照行业通用规格进行建模还原，保证与模架的装配间隙控制在合理公差范围内。作品还完整还原了模具的导向与顶出系统，包括导柱、导套、复位杆、顶杆、拉料杆等零件，每个零件的配合面都做了贴合约束，还原真实模具的装配逻辑。渲染阶段采用金属材质对模具钢零件进行质感表现，对不同功能的零件做了细微的材质区分，模板类零件采用略带磨砂的钢材质感，导柱导套等运动件采用抛光金属质感，铜质密封件采用红铜材质表现，塑料演示件采用半透明哑光塑料材质，清晰区分不同零件的材质属性。场景搭建采用柔和的工作室布光，通过多角度光源投射突出零件的轮廓与结构细节，将所有模具零件做爆炸式拆分排布，直观展示每个零件的安装位置与装配关系，图中标注的塑料件位置明确了该模具的成型区域，帮助观看者快速理解模具的成型逻辑与各部件的功能作用。整个建模过程严格遵循注塑模具的设计流程，从模架选型到零件细节设计都符合实际生产的设计要求，结构完整无缺失零件，装配关系清晰合理。
