双轮辐式灯丝绕制承载线轴组装结构

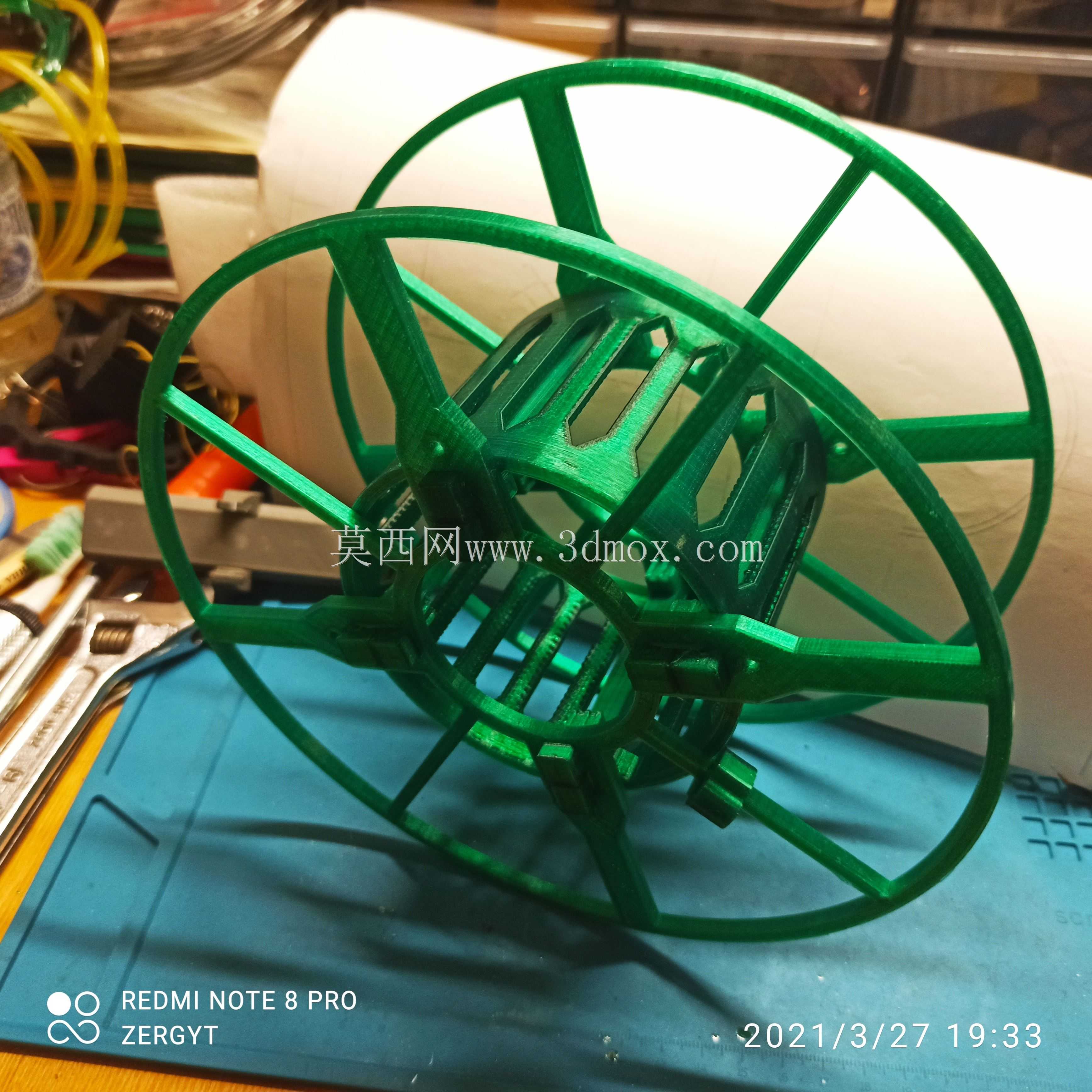

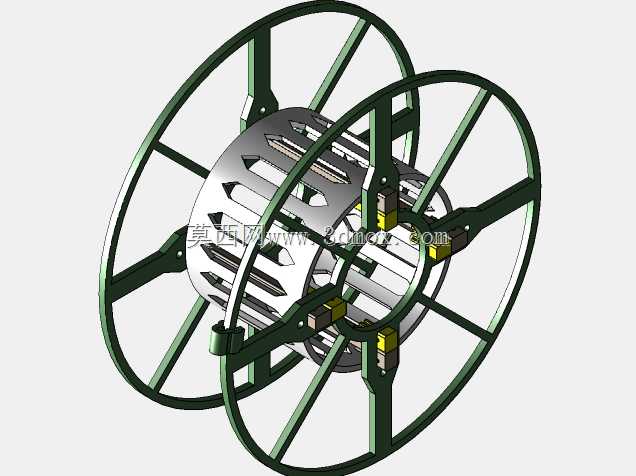

该线轴组装结构主要应用于电光源制造领域的灯丝生产工序，作为灯丝绕制、转运、暂存环节的核心承载工装，适配自动化灯丝绕线设备的装夹工位，能够在灯丝卷绕加工过程中为细径灯丝提供稳定的承托基础，避免灯丝在收卷、转运过程中出现弯折、乱线、表面剐蹭损伤等问题，保障灯丝成品的线型完整性与表面质量，同时也可适配小规格金属细丝、纤维线材的小批量绕制收纳场景，满足精密线材生产环节的规整存放需求。产品采用分体组装式结构设计，主体由双侧对称的轮辐式支撑轮、中部镂空承托框架、定位锁紧卡扣三类部件组合而成，双侧支撑轮采用辐射状辐条连接外圈轮缘与中心安装位，在保证整体结构强度的前提下大幅降低了线轴自身重量，减少绕线设备运转时的动负载；中部承托框架做镂空格栅设计，既能够为卷绕的灯丝提供稳定的周向支撑，避免内层线材受挤压变形，也可减少线轴与线材的接触面积，降低线材表面剐蹭概率；各部件拼接位置采用快装卡扣结构实现定位锁紧，无需额外紧固件即可完成组装，拆装便捷，便于后续维护更换局部磨损部件。设计过程中充分考虑了绕线设备的装夹兼容性与线材卷绕的空间需求，内孔直径设置为54mm，可适配多数常规绕线主轴的装夹尺寸，安装时无需额外定制转换套即可直接装夹固定；绕线区域的子宫丝内径为98mm，为内层卷绕的灯丝预留了充足的避让空间，避免卷绕初始阶段线材与中心结构发生剐蹭；线轴墙的外径为200mm，整体宽度73mm，可根据灯丝线径规格匹配对应的卷绕长度，单轴可承载的灯丝长度能够匹配单批次灯丝生产的流转需求，减少生产过程中更换线轴的频次，提升工序流转效率。整体结构做了动平衡优化，双侧轮辐对称分布，高速绕线运转时不会产生明显偏摆震动，能够适配中高速绕线设备的运转工况，支撑轮边缘做圆弧过渡处理，避免锐边划伤线材表面，各拼接位置的配合公差控制在合理区间，组装后无明显松动旷量，保证绕线过程中线轴运转的稳定性。
