多级行星齿轮变速传动结构设计

该行星变速结构主要应用于乘用车辆、商用工程车辆的动力传动系统中，作为动力传递路径上的核心调速部件，承担着匹配发动机输出特性与行驶负载需求的关键作用，能够在不同行驶工况下通过传动比的切换，让动力源始终维持在高效运转区间，既保障低速重载工况下的大扭矩输出能力，也能满足高速巡航场景下的低转速节能需求，同时可在动力换向过程中缓冲传动链路的冲击载荷，提升整车行驶的平顺性与动力系统使用寿命。

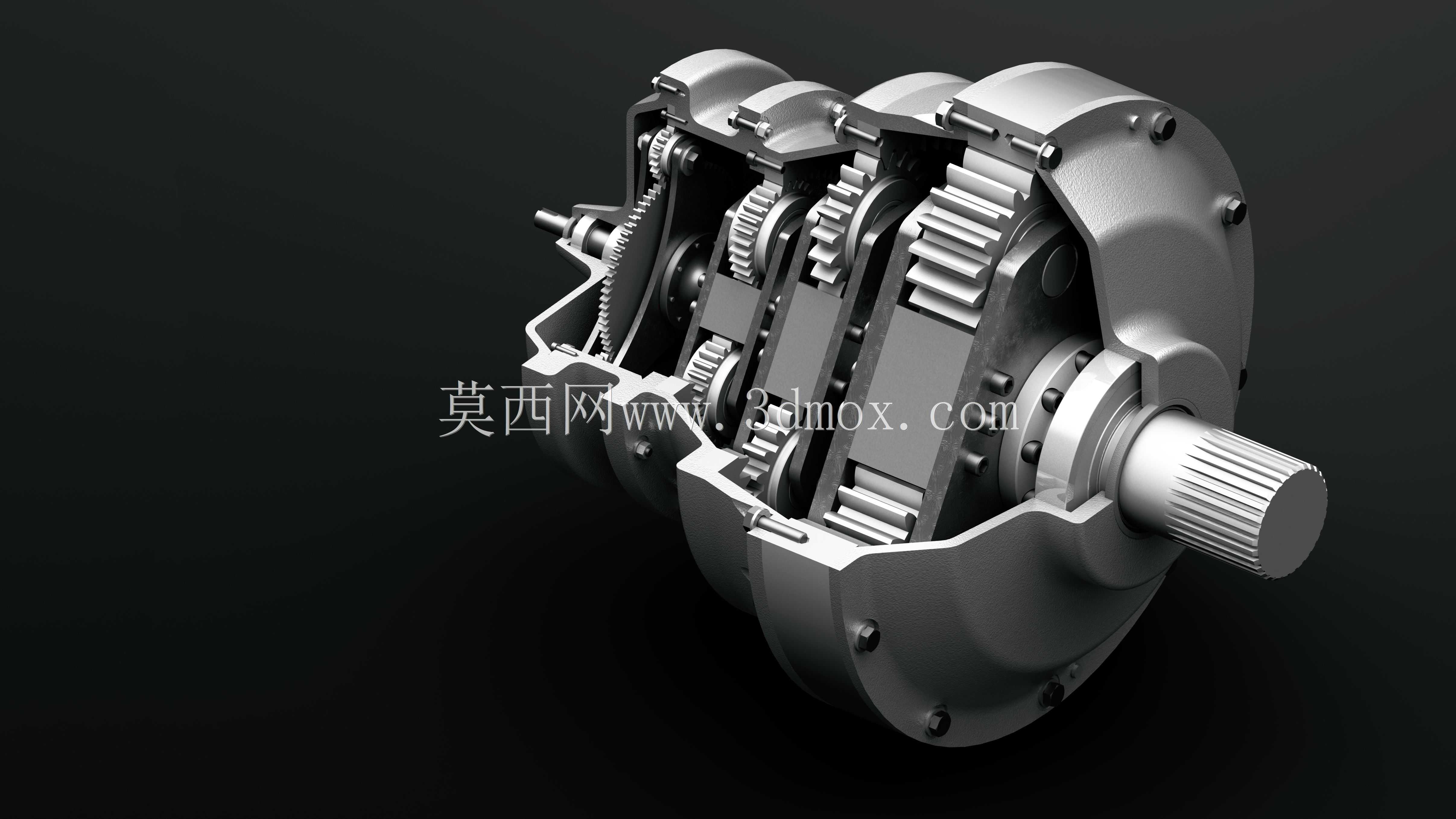

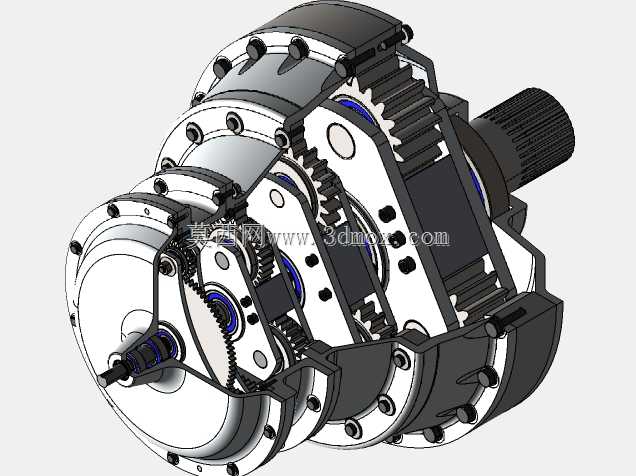

从实际功能特性来看，该结构采用多组行星排串联布局，通过不同行星排的齿圈、太阳轮、行星架的锁止与释放组合，可实现多档位的传动比切换，相比传统定轴式变速结构，在同等承载能力下体积更紧凑，同轴输入输出的布局形式大幅缩减了传动系统的轴向占用空间，多齿啮合的传动形式让载荷被多组轮齿均匀分担，单齿承受的冲击载荷更小，运转过程的噪音与振动表现更优异，传动效率也更高，能够适配更大扭矩范围的动力输入需求。

在设计思路上，该结构优先考虑了传动链路的载荷分布合理性，每一级行星排的行星轮均采用均布设计，保障行星架旋转过程的动平衡性能，避免高速运转时产生偏载振动；壳体采用分段式拼接结构，既满足内部多级齿轮组件的装配工艺需求，也在轴承安装位、轴伸密封位预留了足够的结构强度，同时在壳体表面设置了加强筋结构，在不额外增加过多整体重量的前提下提升壳体的刚性，抵御大扭矩输出时的结构形变。输入轴端采用花键结构设计，可与动力输出端的离合器组件可靠连接，输出轴端同样采用外花键形式，能够与后续传动链路的差速器或传动轴组件精准对接，安装边界上充分考虑了整车动力舱的布局空间，壳体外周的连接耳位采用对称式布局，可通过减震悬置组件与车架实现柔性连接，避免传动振动直接传递至车身；各轴伸位置的密封结构预留了标准密封件的安装槽位，可适配常规接触式旋转密封件，保障箱体内部润滑油的密封性能，防止运转过程中出现渗漏问题，同时箱体上预留了标准的注油、排油接口位置，方便后期使用过程中的维护保养操作。
