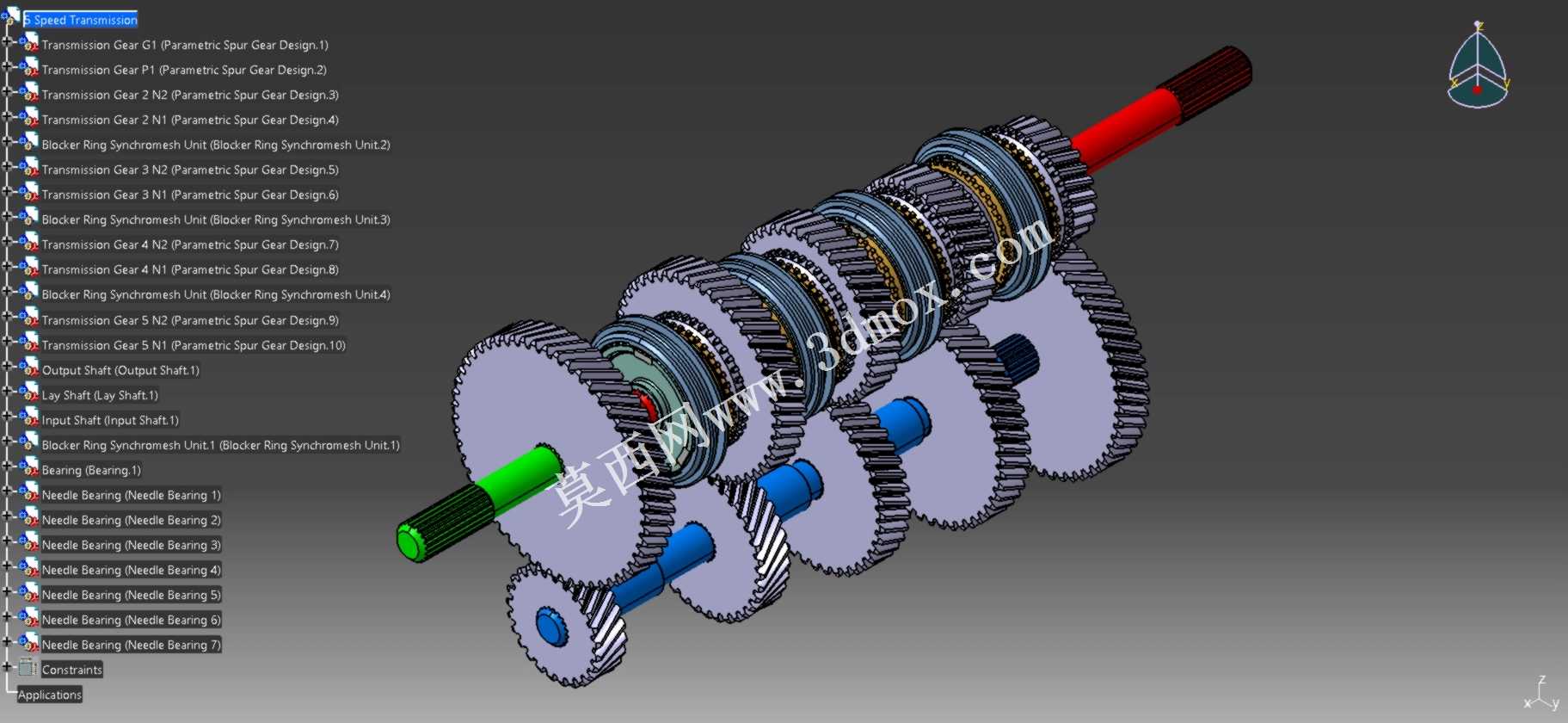

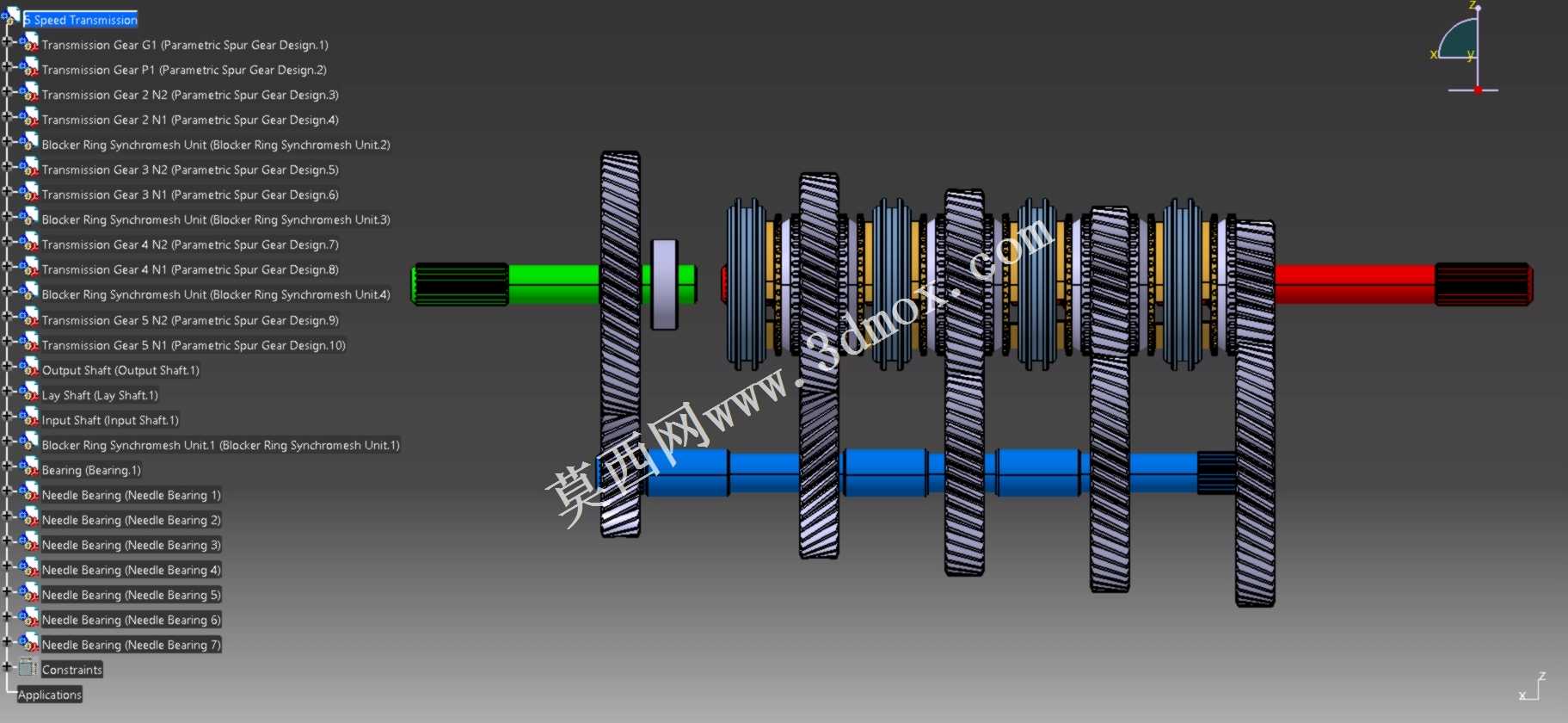

五速手动变速箱齿轮传动总成结构

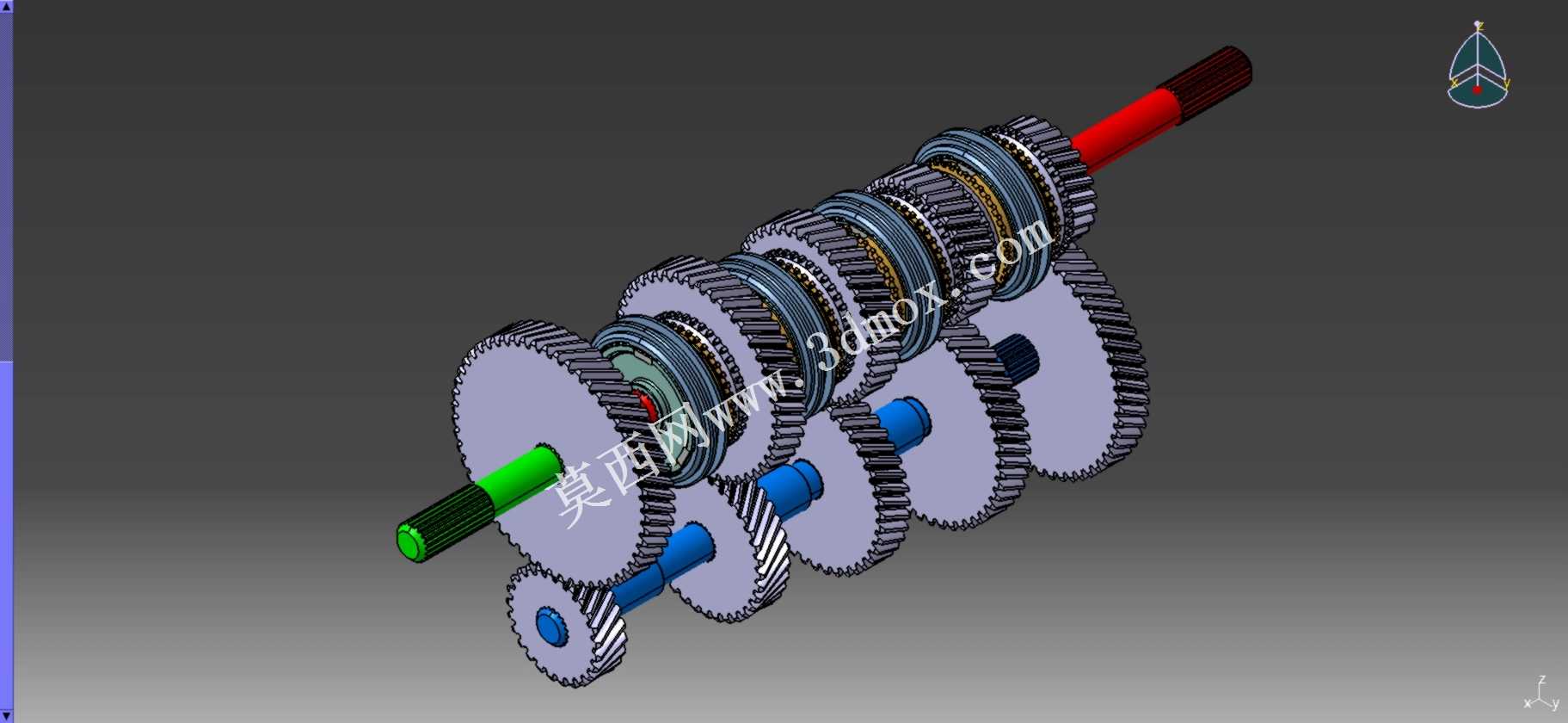

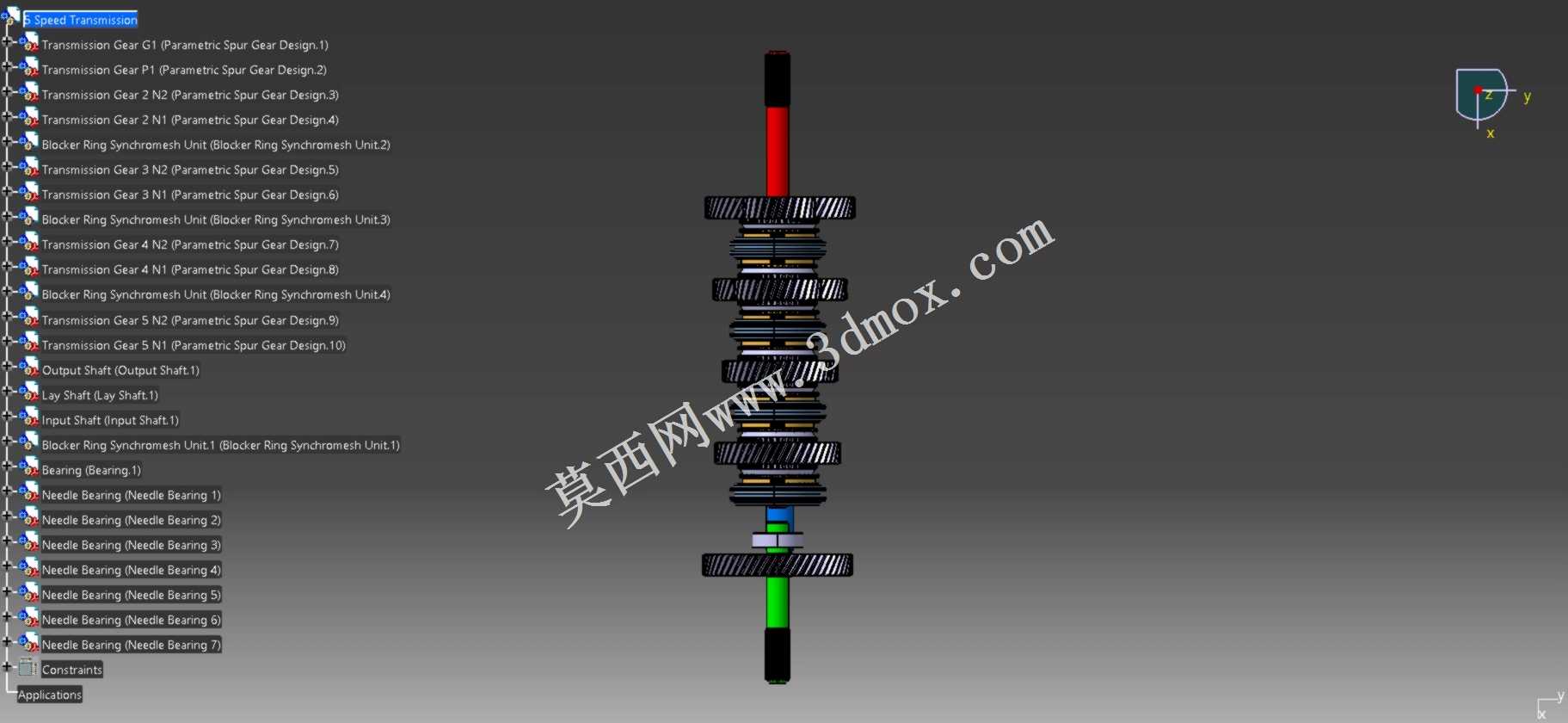

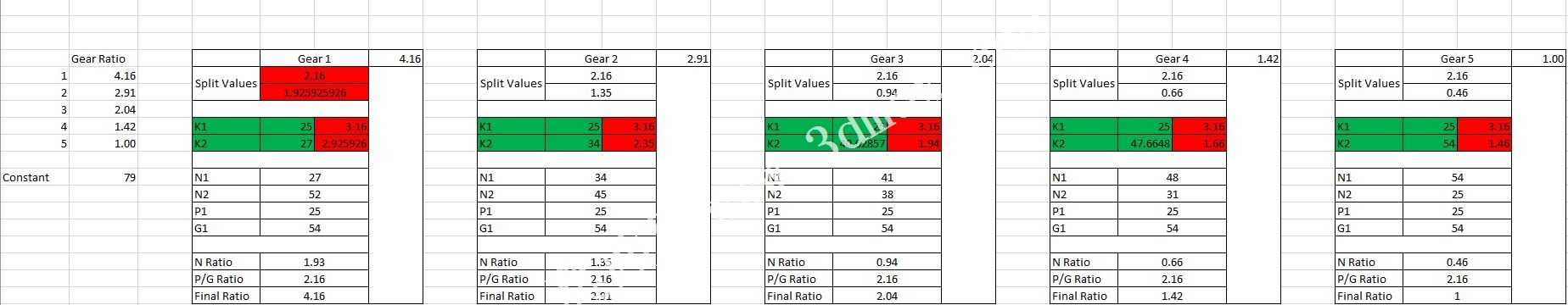

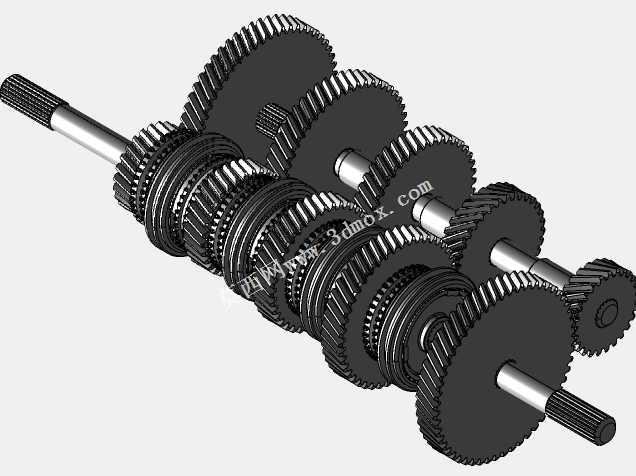

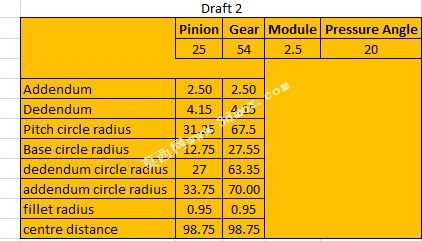

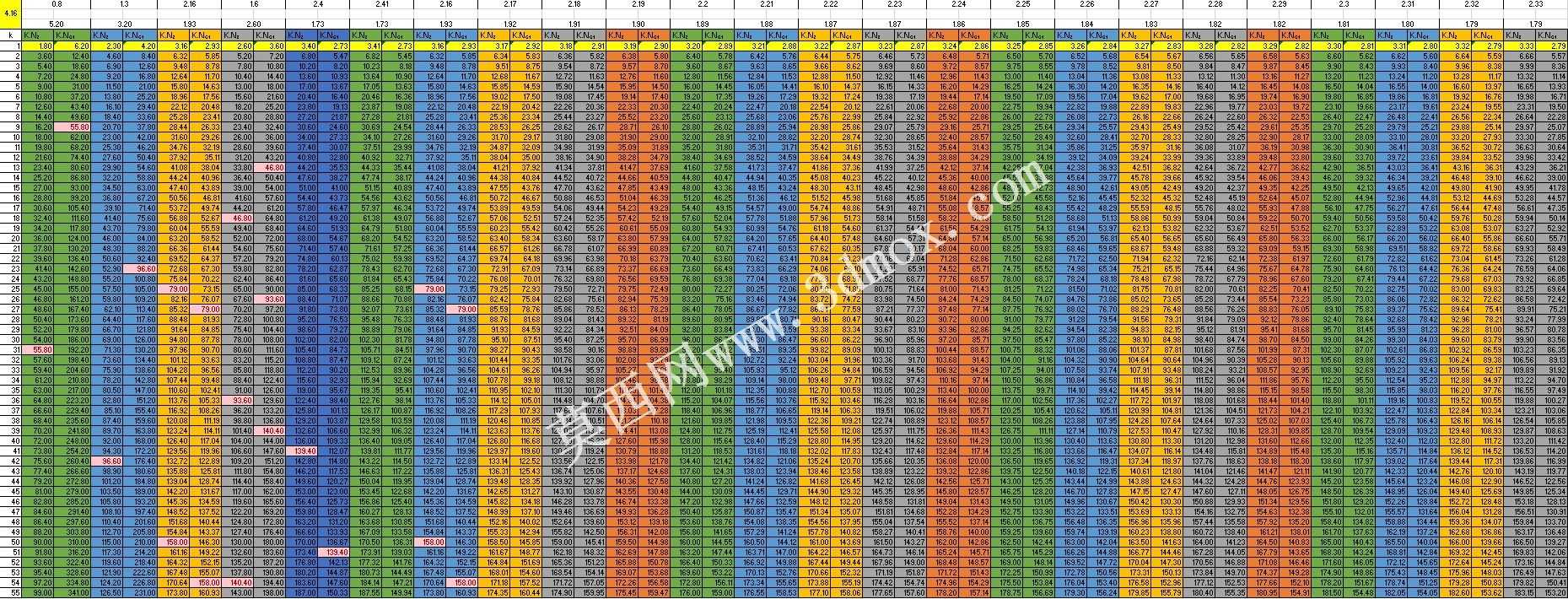

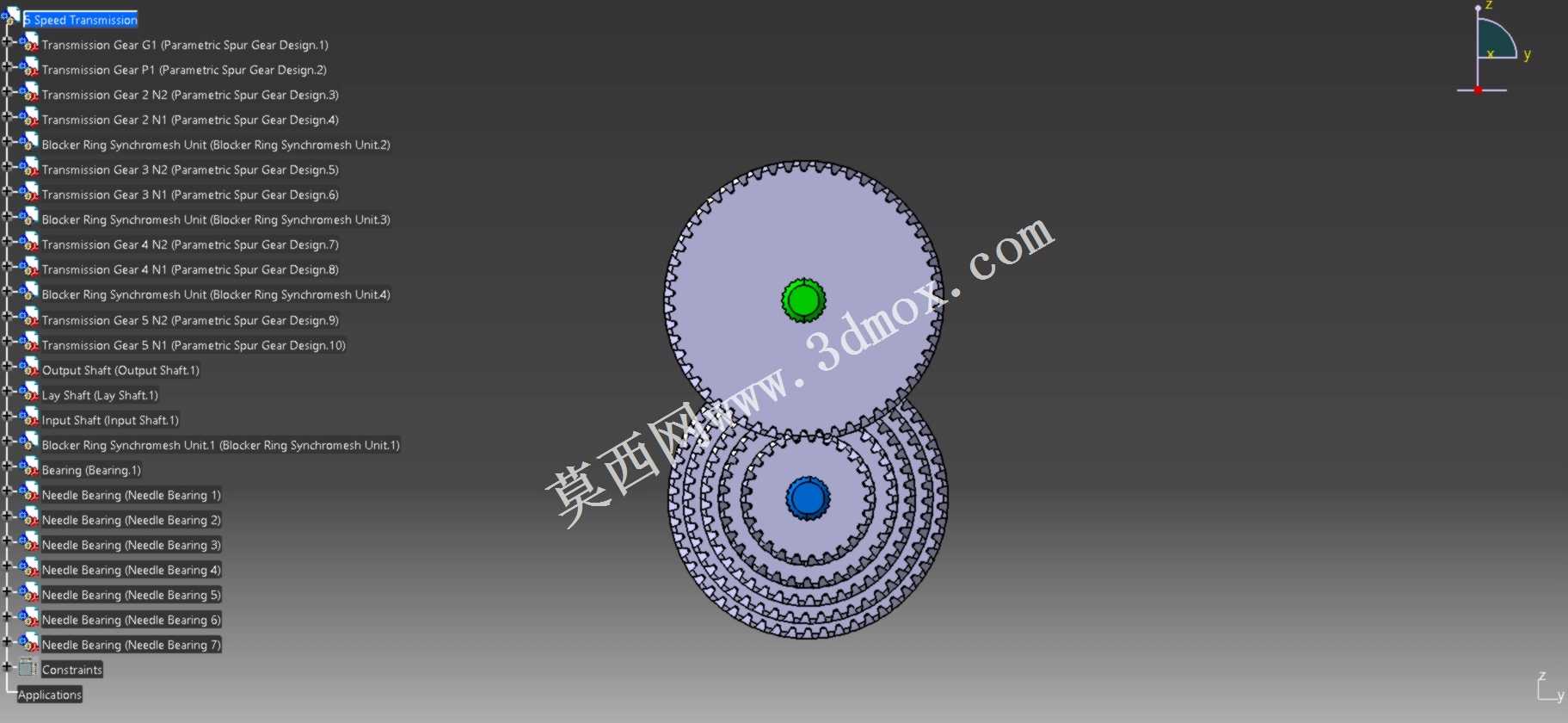

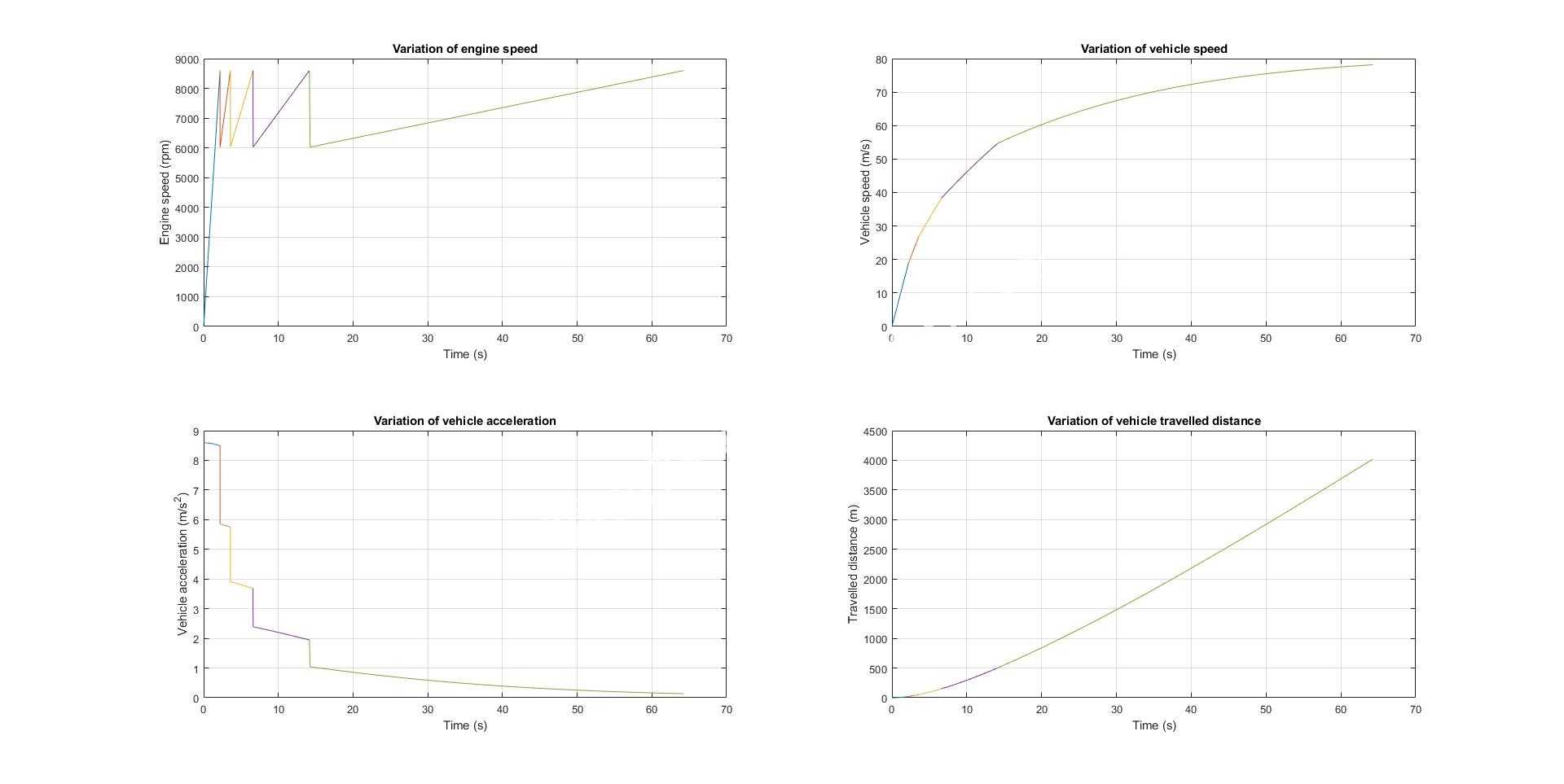

该结构为乘用车手动五速变速箱核心传动总成，主要应用于前置前驱家用燃油车型的动力传输系统，承担发动机输出动力的转速扭矩匹配、行驶挡位切换功能，可根据车辆不同行驶工况调整传动比，让发动机始终工作在合理的动力输出区间，兼顾低速爬坡扭矩输出与高速巡航的燃油经济性。整套传动结构采用两轴式经典布局，输入轴与输出轴平行排布，各挡位常啮合斜齿轮通过滚针轴承空套在对应轴体上，同步器组件布置在相邻挡位齿轮之间，换挡时通过同步环的摩擦作用让待啮合齿轮转速快速同步，实现平顺无冲击的挡位切换，避免打齿异响与传动部件的异常磨损。设计过程中首先完成整车动力匹配计算，结合发动机最大输出扭矩、轮胎滚动半径、整车满载质量以及目标最高车速、最大爬坡度等性能指标，确定各挡位传动比的合理取值范围，再通过齿轮几何计算确定每个挡位齿轮的模数、压力角、螺旋角、齿数等核心参数，保证齿轮啮合重合度满足传动强度要求，降低传动过程中的啮合噪音。齿轮参数确定后完成参数化齿形生成，再依次完成轴体、轴承、同步器、接合套等部件的结构设计，所有部件的安装边界严格匹配乘用车变速箱壳体的内部空间尺寸，输入轴前端适配离合器从动盘的花键规格，输出轴末端预留主减速从动齿轮的安装接口，各轴的支撑轴承位置与壳体轴承孔位完全对应，同步器拨叉的安装槽位与换挡操纵机构的运动行程匹配，确保整套总成装入壳体后可顺畅完成所有挡位的切换动作，不存在部件运动干涉问题。整套传动结构的各挡位齿轮均采用斜齿设计，相比直齿齿轮拥有更大的啮合重合度，传动过程更平稳，承载能力更强，可有效降低高速行驶时的齿轮传动噪音；各挡位传动比按照等比级数原则排布，让换挡过程中发动机转速波动处于合理区间，提升驾驶过程中的换挡平顺性；输入输出轴的轴径设计经过强度校核，可承受发动机最大输出扭矩下的弯曲与扭转载荷，轴承选型匹配对应转速下的额定动载荷，保证变速箱的设计使用寿命满足整车使用要求。
