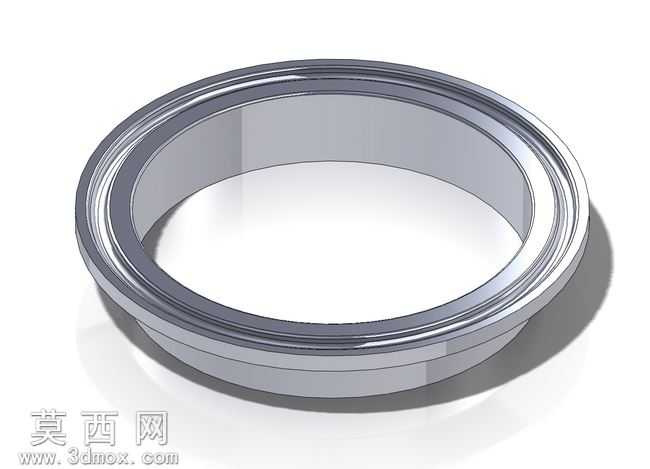

卫生级短焊缝金属箍法兰管件模型

本模型为卫生级短焊缝金属箍法兰管件，建模过程严格遵循ASME BPE-2009标准规范，覆盖1英寸到6英寸全系列公称尺寸的参数化设计逻辑。建模阶段采用SolidWorks进行全参数化草图绘制，首先以回转体基础特征构建金属箍的主体轮廓，精准绘制法兰密封面的凸缘结构、焊接端的薄壁过渡段以及卡箍配合的环形卡槽，通过回转特征一次性生成主体基体，保证整体同轴度公差符合卫生级管件的装配要求。针对密封槽、定位凸台等细节结构，采用拉伸切除、环形阵列等特征完成细节构建，所有倒角、圆角均按照卫生级设备无清洁死角的设计要求设置，避免出现锐角或积液空腔。材质渲染阶段采用304/316L卫生级不锈钢材质参数，调整金属粗糙度为低镜面反射的亚光抛光效果，还原卫生级管件表面电解抛光后的真实质感，通过环境光遮蔽效果凸显环形卡槽、密封凸缘的结构层次，渲染时添加柔和的环境反射，让金属表面呈现洁净设备特有的细腻光泽。结构设计上，该金属箍采用短焊缝结构设计，相比传统长焊缝管件大幅缩短了焊接热影响区长度，降低焊接变形风险，同时减少管路系统中的积液残留区域，适配卫生级流体输送系统的CIP/SIP清洗要求；法兰端的密封面采用标准凸面结构，可配合卫生级垫片实现无泄漏密封，卡箍配合段的卡槽尺寸严格匹配标准三夹卡箍的锁紧尺寸，保证快装连接的互换性；焊接端的壁厚均匀过渡，避免焊接时出现应力集中，适配薄壁卫生级管道的焊接装配要求。设计过程中优先考虑管路装配的兼容性，所有尺寸参数均关联公称通径系列，可通过修改参数快速生成不同通径规格的模型，满足食品、制药、生物工程等卫生级流体管路系统的设计选型需求，模型细节完整还原了实际产品的加工特征，可直接用于管路装配干涉检查、生产工艺模拟以及产品展示渲染使用。
