6英寸规格卫生夹实心端盖三维设计

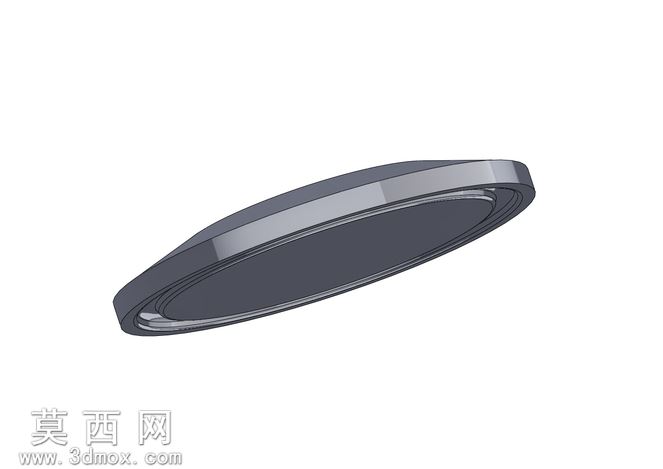

本模型为适配6英寸公称尺寸的卫生夹实心端帽，建模过程严格遵循AMSE BPE-2009卫生级设备配件尺寸标准开展，首先在三维建模环境中绘制端盖的基准截面草图，精准定位端盖的外轮廓直径、密封槽位置、夹装配合边的厚度参数，通过旋转凸台命令生成端盖的主体基体结构。建模阶段重点处理端盖与卫生夹配合的边缘倒角，所有与介质接触的边角均采用符合卫生要求的圆角过渡，避免出现清洁死角，同时在端盖的密封面位置绘制精准的环形凹槽结构，预留密封垫圈的安装空间，保证装配后的密封性能。材质渲染阶段，主体采用316L不锈钢材质参数，调整金属粗糙度、反射率参数还原卫生级配件的哑光金属质感，密封槽位置单独赋予橡胶材质属性，区分不同部件的视觉表现。结构设计上，端盖采用实心一体式结构，无拼接焊缝，整体厚度经过受力校核，能够满足管路末端封堵的承压需求，夹装边缘的厚度与标准卫生卡箍的卡槽尺寸完全匹配，可直接与对应规格的三夹式卡箍配合完成管路末端的密封封堵。设计过程中反复核对标准尺寸公差，确保端盖的配合尺寸与通用6英寸卫生级管路配件完全适配，模型完成后通过剖面检查验证内部结构无多余几何特征，所有曲面过渡顺滑无破面，装配干涉检查确认该端盖可与对应规格的法兰、管接头完成无干涉装配，整体模型几何精度高，可直接用于卫生级管路系统的装配验证、产品展示以及后续的加工生产参考，能够满足食品、制药等卫生要求较高的管路系统末端封堵的设计使用需求。
