14WMPS规格0.5与0.75公称尺寸短焊缝插芯

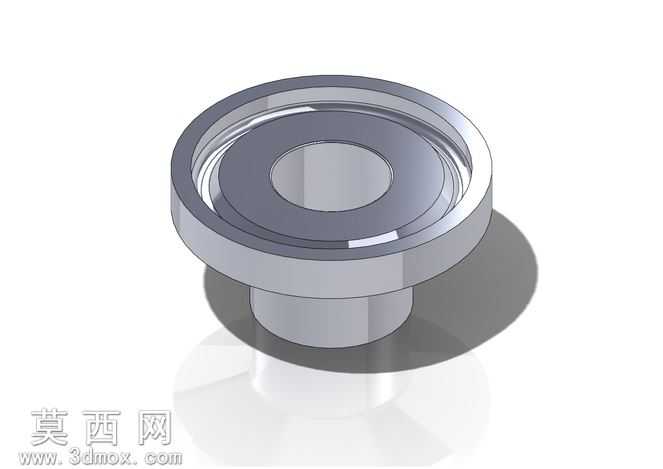

本作品为卫生级管路系统所用的14WMPS短焊缝插芯三维建模作品，建模过程严格遵循ASME BPE-2009标准尺寸要求，针对公称尺寸0.5与0.75两个常用规格做了同基体双配置设计，可在装配环境下快速切换规格适配不同管径的管路对接需求。建模阶段首先以旋转凸台特征构建插芯的主体基体，精准控制法兰盘的外径、厚度，以及下部插接段的内径、外径与插接深度，保证插接段与管路内壁的配合公差符合卫生级管路无滞留的设计要求；针对法兰盘与插接段的过渡位置，采用连续圆角特征做平滑过渡处理，避免出现直角死角，满足卫生级设备易清洁、无物料残留的使用要求。材质配置上选用卫生级316L不锈钢材质参数，在渲染环节调整金属材质的粗糙度、反射率与环境光遮蔽参数，还原不锈钢抛光表面的细腻金属质感，同时通过剖面视图可清晰展示插芯的内部流道结构，流道全程做等径平滑处理，避免管路输送过程中出现流阻突变、物料积存的问题。结构设计上，法兰端的密封面做了高精度平面度控制，可配合卫生级卡箍、密封圈实现无泄漏密封，下部插接段设计有定位止口，焊接装配时可快速定位插接深度，保证焊接后管路内壁齐平，避免焊瘤凸入流道影响介质输送。双配置的设计方式可减少重复建模工作量，在管路整体装配时可直接调用对应配置完成装配，大幅提升卫生级管路系统的三维设计效率，模型的所有尺寸参数均做了标准化约束，可直接导出工程图用于生产加工，也可导入流体仿真软件做管路流场分析验证。
