16AMP规格三夹式固体端盖结构设计

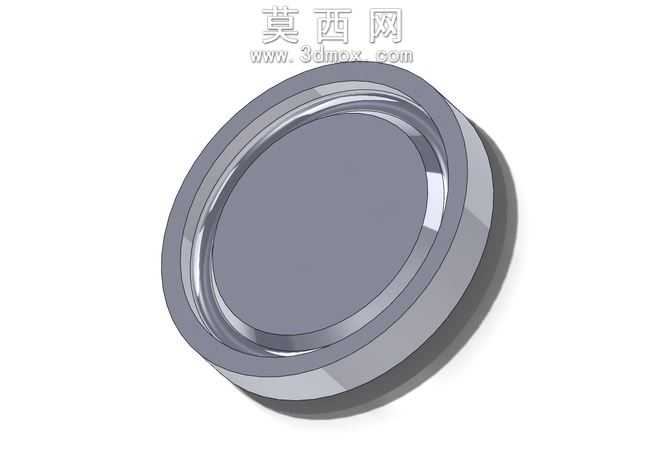

本作品为适配卫生级管路系统的三夹式固体端盖三维建模成果，建模过程严格遵循ASME BPE-2009标准尺寸规范，针对0.5/0.75英寸公称通径的16AMP规格管路做适配设计。建模阶段先以旋转凸台指令生成端盖主体基体，精准控制盖体厚度与外轮廓倒角参数，保证端盖与配套卡箍夹持时的贴合度；随后通过拉伸切除指令加工出内侧的密封槽结构，槽宽与槽深尺寸完全匹配标准卫生级密封圈规格，确保装配后可实现无泄漏密封效果。外观渲染阶段采用金属哑光不锈钢材质，调整材质反射率与粗糙度参数还原316L卫生级不锈钢的真实质感，对端盖边缘的夹持接触面做细微的高光处理，突出机加工后的表面光洁度特征。结构设计上重点优化了端盖的受力分布，盖体中心区域做适度加厚处理，可承受管路内部常规工作压力而不产生形变，外侧的法兰夹持边采用圆弧过渡设计，既避免应力集中问题，也能让卡箍安装时更顺滑对位，不会出现卡滞或刮伤密封圈的情况。设计思路围绕卫生级管路的快装封堵需求展开，摒弃传统螺纹端盖的螺纹缝隙易积污、清洁难度大的缺陷，采用三夹快装结构可实现快速拆装，整体无卫生死角，完全符合食品、制药等对卫生等级要求较高行业的管路封堵使用需求，建模过程中所有配合尺寸均做公差校验，保证与同规格标准三夹接头、卡箍、密封圈的互换通用性。
