钣金折弯安装式电气设备防护壳体

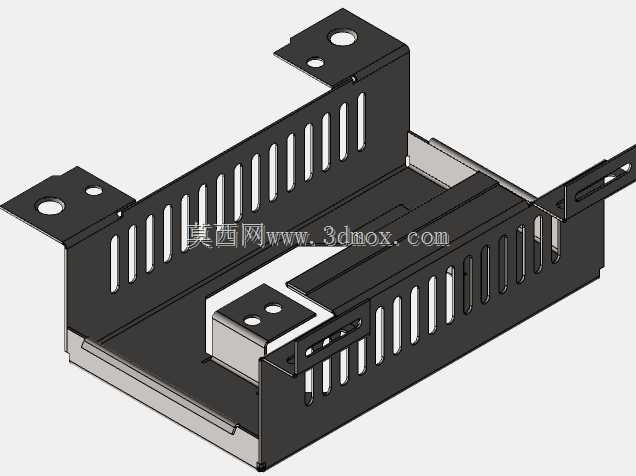

这款钣金防护壳体是面向工业电气控制场景开发的承载结构件，主要用于小型工控模块、驱动板卡、低压电气元件的安装防护，常见于自动化生产线的分布式控制节点、小型设备内置电气仓、户外小型终端设备的防护结构中，能够为内部精密电气元件提供物理防护、电磁屏蔽基础以及规整的安装定位支撑。壳体整体采用钣金折弯一体成型工艺制作，主体为上下对称的两组罩体结构，可对合形成完整的封闭容纳空间，适配不同厚度的内置元件堆叠安装需求。壳体侧边设计有连续的长条状散热通槽，通槽沿壳体侧壁等距排布，在保证结构强度的前提下最大化通风面积，能够让内部元件工作产生的热量通过自然对流快速散出，避免密闭空间积热导致的元件性能衰减。壳体四角延伸出带安装孔的固定支耳，支耳与主体为一体折弯结构，无需额外焊接固定件，安装孔位尺寸适配常规的M3、M4规格固定螺丝，可直接将壳体锁附在设备机架、安装面板或者墙面支架上，支耳的折弯高度预留了足够的安装操作空间，无需额外垫高即可完成螺丝锁付作业。壳体内部设计有凸起的定位柱与卡槽结构，可直接卡入对应规格的PCB板或者电气模块，无需额外设计固定支架，减少装配环节的零件数量，降低整体装配成本。上下壳体的对接边缘设计有错位折弯的扣合结构，装配时可先通过扣合结构完成预定位，再通过侧边的固定点完成锁紧，既能够提升装配效率，也可以保证对接缝隙的均匀性，避免出现错位缝隙过大导致的防护等级下降问题。整体结构在设计时充分考虑了钣金加工的工艺特性，所有折弯角度均为标准90度折弯，无特殊角度成型需求，所有开孔均为规则的方形与圆形，无需特殊冲压模具即可完成加工，能够有效降低生产环节的开模成本与加工难度，适合小批量快速生产以及大批量规模化制造，同时结构的冗余强度充足，能够承受常规的装配外力与使用过程中的振动冲击，不会出现折弯变形或者焊缝开裂的问题，适配工业场景下长期稳定使用的需求。
