塞滕拉格机械连接基座结构设计

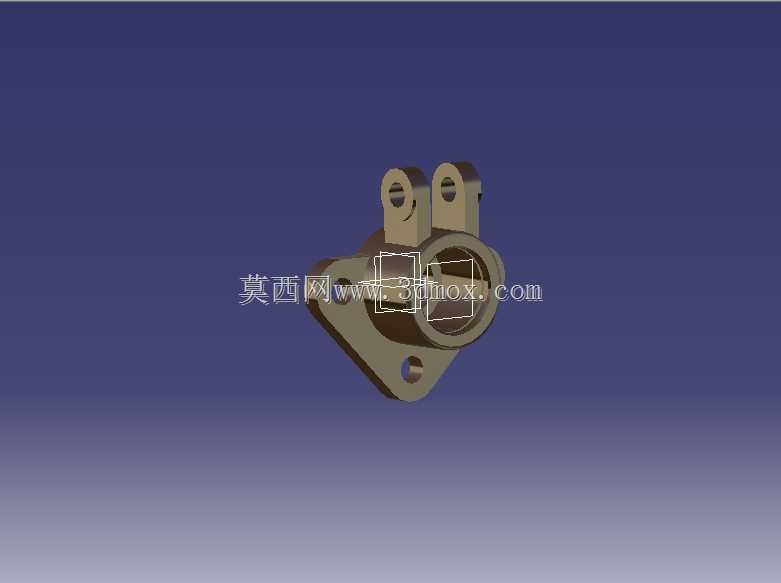

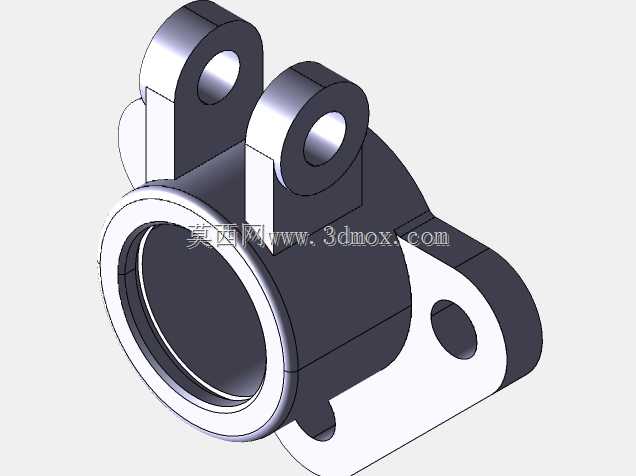

这款机械连接基座是工业装配场景中常用的支撑定位构件，主要应用在小型动力传输、流体管路接驳以及轻型执行机构的固定安装环节，能够在设备内部为相邻功能部件提供稳定的安装基准，抵消设备运行过程中产生的小幅振动偏移，保证各组件之间的同轴度与位置精度。从实际用途来看，它既可以作为小型泵体、阀组的连接载体，也能在自动化生产线的末端执行单元中充当转接支架，适配不同规格的外接部件，减少非标定制的额外成本。产品的功能特性集中在结构的集成化设计上，主体采用一体化铸造成型后做精加工处理，底部带两个定位安装孔的法兰盘结构，能够直接通过螺栓固定在设备安装面，无需额外加装转接垫板；上部的两个同轴吊耳式孔位用于穿装销轴或连接螺栓，实现与上部摆动、转动部件的铰接，中部的环形通孔则为管路、轴类部件提供贯穿通道，侧面的安装凸台可用于固定传感器、限位开关等小型附属元件，整体将支撑、铰接、通径、附属件安装多个功能整合在单一构件上，有效减少了装配环节的零件数量。设计思路上优先考虑了安装空间的紧凑性，整体轮廓做了圆角过渡处理，避免尖锐棱角在装配过程中造成划伤，同时在受力集中的吊耳与底座衔接位置做了加厚加强筋处理，在控制整体重量的前提下提升结构抗扭、抗弯折强度，避免长期交变载荷下出现结构开裂。外形尺寸方面，整体安装边界控制在极小的范围内，底部法兰盘的安装孔距适配常规的小型设备安装基面标准，上部铰接孔的同轴度公差控制在精密装配要求范围内，中部通径的尺寸匹配常规的小规格管路与轴件直径，安装时仅需预留出上部铰接部件的摆动空间即可，不需要额外预留过多操作余量，能够适配空间局促的设备内部装配场景，在保证结构强度的同时最大化压缩占用空间，提升设备整体的空间利用率。
