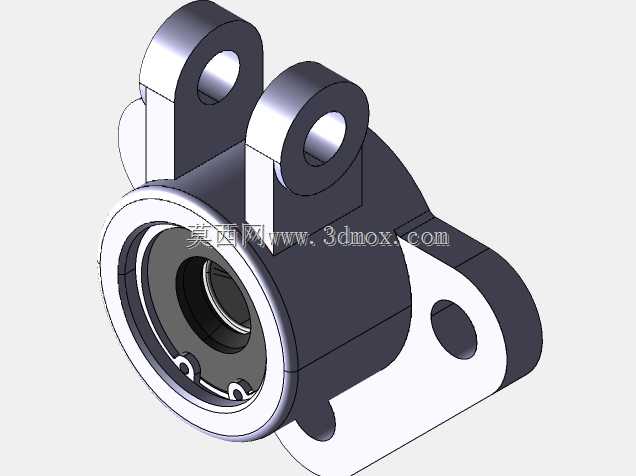

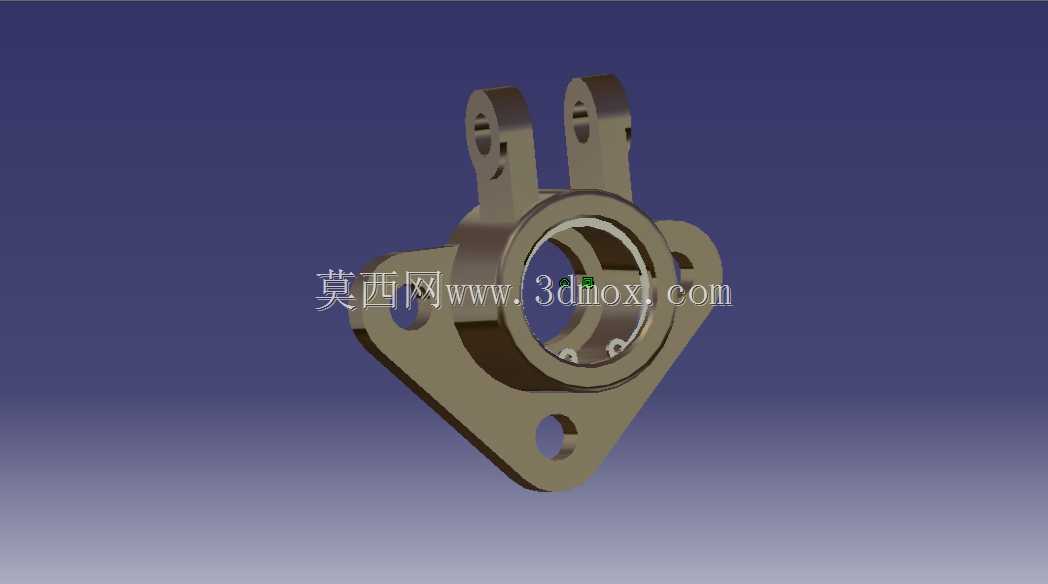

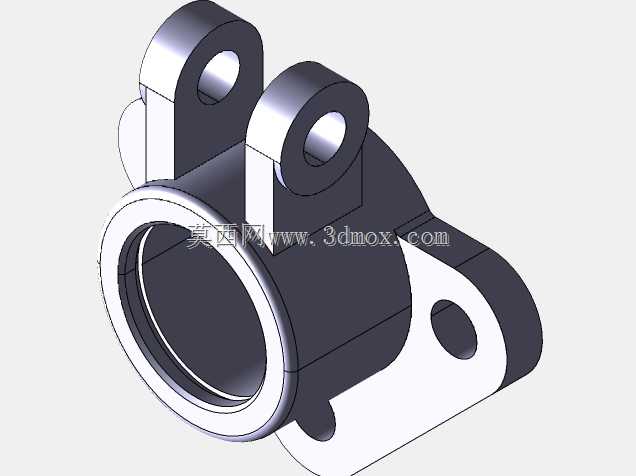

带双耳铰接结构的三角法兰轴承支座

这款带双耳铰接结构的三角法兰轴承支座，是工业传动系统中承担径向与轴向载荷支撑的核心基础零部件，广泛应用于轻工输送设备、小型农用机械、自动化生产线的动力传输工位，也可适配非标自动化设备的转轴定位场景，为旋转轴提供稳定的运行基准，同时通过铰接结构实现小范围的角度自适应调整，补偿安装过程中产生的同轴度误差，避免轴系运行时出现卡滞、偏磨问题。从功能特性来看，该支座主体采用一体化三角法兰构型，法兰面分布三个安装通孔，可通过螺栓快速固定在设备安装基面，三个孔位呈等边三角形排布，相比传统两孔或四孔法兰，在同等安装空间下具备更优的抗倾覆力矩性能，即使承受偏载载荷也能保持稳定的支撑刚度。支座上部延伸出的对称双耳铰接结构，每个耳片上加工有同轴销孔，可通过销轴与外部连杆、摆臂构件连接，实现支座整体或配套轴系的小角度摆动适配，满足需要浮动支撑的传动场景需求。中心的轴承安装孔采用高精度镗削加工设计，可适配标准深沟球轴承或滑动轴套，孔壁预留有均匀的壁厚，既保证轴承压装后的抱紧力，又能在轴承运行时有效传导热量，避免局部温升过高导致的润滑失效。设计过程中，工程师充分考虑了安装边界的适配性，整体轮廓采用紧凑化设计，三角法兰的外接圆直径控制在较小范围，三个安装孔的中心距经过优化，既保证螺栓安装时的操作空间，又尽可能缩小支座的占用面积，适合安装空间受限的设备内部工位。双耳铰接部位的销孔与中心轴承孔的位置度经过严格校核，保证铰接摆动时轴系的中心偏移量控制在允许公差范围内，不会影响传动精度。支座的棱边全部做了倒角处理，既去除加工毛刺避免安装时划伤操作人员，也能减少应力集中，提升构件的抗疲劳强度，在长期交变载荷作用下不易出现开裂变形问题。整体构型兼顾了固定支撑的稳定性与铰接调整的灵活性，可覆盖多数轻载传动场景的支撑需求，无需额外定制转接构件即可直接完成装配。
