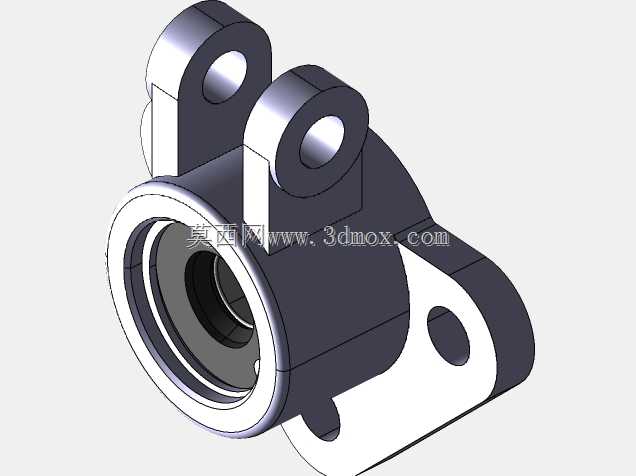

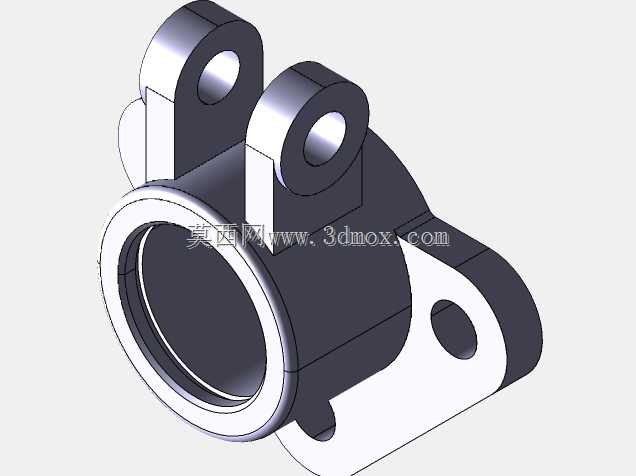

带双耳铰接座的法兰式轴承支撑座

这款带双耳铰接结构的法兰式轴承支撑座，是工业传动系统中用于承托旋转轴系、同时兼顾铰接安装需求的核心支撑构件，广泛应用于轻工输送设备、小型工程机械铰接点位、自动化生产线摆动机构、农用机械传动端等需要同时实现轴系径向支撑与角度微调的场景中。从实际使用场景来看，这类支撑座常被安装在设备的固定机架端，内部嵌入适配规格的滚动轴承或滑动轴套，为贯穿的传动轴提供稳定的径向支撑，抵消轴系运转过程中产生的径向载荷，同时顶部的双耳铰接结构可与配套的连杆、调节拉杆相连，实现整个支撑座的小角度摆动调整，适配设备运行过程中轴系的位置偏移需求，也可用于需要张紧调节的传动带、链条机构的张紧轮支撑端，通过铰接点的角度变化调整传动件的张紧度。从功能特性来看，该构件主体采用一体化铸造成型后精加工的工艺路线，主体筒状结构为轴承安装腔，内壁加工有高精度的轴承配合止口，可保证轴承压装后的同轴度，避免轴系运转出现卡滞、偏磨问题；前端的法兰盘结构用于安装端盖或密封件，可阻挡外界粉尘、水汽进入轴承腔，延长内部轴承的使用寿命；底部延伸出的带孔安装翼板为设备安装固定端，可通过螺栓将整个支撑座锁紧在设备机架上，提供稳定的安装基准；顶部的两个平行铰接耳板同轴加工有铰接销孔，孔位精度可保证铰接销轴穿装后无卡滞，耳板的厚度经过载荷校核，可承受铰接点位的拉压载荷，避免长期使用出现耳板变形、断裂问题。从设计思路来看，这款支撑座将轴承支撑功能与铰接连接功能整合为单一构件，减少了设备中单独设置铰接座与轴承座的装配工序，同时一体化的结构也避免了分体装配带来的累积误差，提升了整个支撑点位的结构刚性；结构上多处设置的减重孔在不降低整体结构强度的前提下减少了构件自重，也便于安装过程中的吊装与对位；所有安装孔位、配合面均按照通用机械传动的标准尺寸设计，可适配市面上多数标准规格的轴承、铰接销轴与安装螺栓，具备极强的通用互换性，无需单独定制配套连接件即可直接投入装配使用。从安装边界来看，该支撑座的主体筒径、铰接耳板间距、底部安装孔的孔距均经过标准化设计，安装时仅需在机架对应位置加工匹配的螺栓孔位即可完成固定，铰接耳板的销孔与底部安装面的相对位置公差控制在极小范围内，可保证安装后铰接摆动方向与轴系的轴向垂直，避免出现附加的侧向载荷，整体结构紧凑，占用安装空间小，可在狭小的设备腔体内部完成布置，适配多数紧凑型设备的安装空间要求。
