5吨级手动开卷机结构设计方案

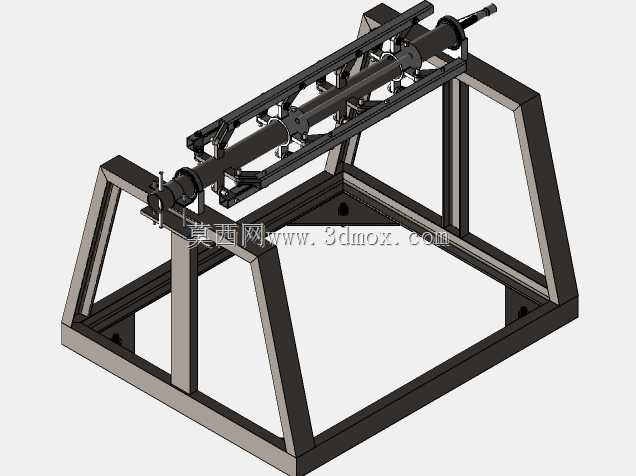

这款手动开卷机主要面向中小型金属卷材加工场景，适配五金冲压、钣金裁切、冷弯成型等生产线的前置上料工序，针对小批量、多规格的卷材加工需求设计，无需外接动力源即可完成卷材的承托与放卷作业，尤其适合没有集中供气供电的零散加工车间、户外临时加工点位使用，能够替代传统人工托举放卷的低效作业模式，降低卷材展开过程中的材料刮损、人员磕碰风险。设备核心功能为承载最大5吨重量的金属卷料，通过手动调节机构实现涨缩轴的直径适配，可匹配不同内径规格的钢卷、铝卷、铜卷等金属卷材，涨缩轴同步配备锁紧结构，在卷材安装到位后可锁定轴径，避免放卷过程中卷材松脱偏移；机架两侧设置有手动阻尼调节结构，操作人员可根据卷材的厚度、材质调整放卷阻力，防止卷材因惯性过度松垮导致的材料折损、送料偏移问题，放卷端预留的导向接口可直接对接后续整平机、送料机的进料端，无需额外加装过渡托架。整体设计思路围绕重载稳定性与操作便捷性展开，底部采用梯形框架焊接结构，侧支撑腿采用斜向加强筋布局，在承受满负载卷材时不会出现框架形变、轴端下沉的问题，整体重心偏低，即使卷材转动过程中出现小幅偏载也不会发生设备倾翻；涨缩轴采用空心轴搭配多组连杆涨块的结构，相比实心轴减重30%以上，操作人员手动转动锁紧手柄即可完成轴径的缩放调节，单人即可完成卷材的上料对位操作，无需额外吊装辅助设备配合。设备整体安装边界紧凑，底部框架的长宽尺寸适配常规车间的通道宽度，无需开挖地基即可直接放置在硬化车间地面使用，机架底部预留有地脚螺栓安装孔，在大负载高频使用场景下可通过膨胀螺栓将设备固定在地面，进一步提升运行稳定性；涨缩轴的中心高度适配市面上多数常规整平、送料设备的进料高度，安装时无需额外调整对接设备的高度，可直接串联进入现有加工生产线，减少产线改造的工作量与成本投入。
