拉杆式双作用液压缸三维结构设计

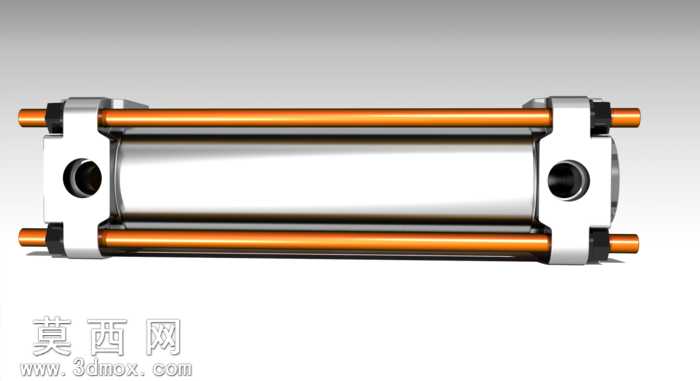

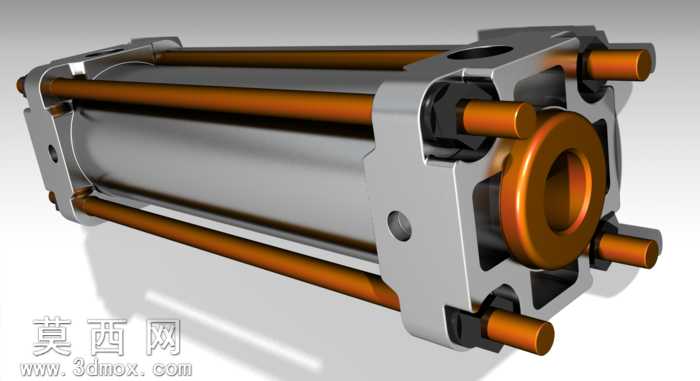

本作品为拉杆式双作用液压缸的三维参数化设计成果，建模阶段基于Catia V5 R21平台完成全零件独立建模与虚拟装配，严格遵循液压元件通用设计规范，对缸筒、端盖、活塞杆、紧固拉杆、密封安装槽、进出油口等核心结构进行1:1等比例还原，所有配合尺寸均经过公差校验，确保虚拟装配状态下无干涉、无错位，可直接用于后续工程出图、运动仿真或有限元分析场景。材质与渲染环节，针对不同零件的实际加工材质做了差异化的材质球调试：缸筒部分采用高精度镀铬金属材质，模拟实际工件表面的高反光、低粗糙度的镜面金属质感，还原珩磨加工后的缸体内壁与外圆镀铬层的视觉特征；四根紧固拉杆采用铜合金氧化后的暖棕金属质感，搭配轻微的表面做旧效果，区分于缸筒的冷调金属色，强化结构层次；前后端盖采用铸铝哑光金属材质，还原压铸铝合金表面细微的颗粒质感与金属哑光漫反射特性；活塞杆端部的连接法兰采用与拉杆同色系的铜质金属质感，同时对密封槽位置做了结构凹陷处理，预留了密封件安装的结构示意空间。渲染阶段采用三点布光方案，主光源从侧上方45度投射，打出金属零件的核心高光轮廓，辅助光源从另一侧补光消除暗部死黑，背光源勾勒零件整体轮廓，搭配浅灰色渐变背景突出产品主体，同时添加柔和的地面接触阴影，增强模型的真实感与立体感。设计思路上，该款液压缸为通用型双作用拉杆油缸，采用四根外置拉杆完成前后端盖与缸筒的轴向锁紧，相比法兰式油缸结构更紧凑、拆装维护更便捷，可广泛适配通用液压系统的直线往复执行场景；建模过程中对进出油口的螺纹结构、拉杆的外螺纹与锁紧螺母配合、端盖与缸筒的止口定位结构都做了精细化还原，没有省略关键工艺结构，同时对所有零件做了参数化关联，后续可通过修改缸径、行程、杆径等核心参数快速衍生出不同规格的同系列油缸模型，大幅提升同类型产品的设计效率。装配过程中严格按照实际装配顺序完成组件约束，从缸筒与前端盖的止口配合，到拉杆穿装、锁紧螺母预紧，再到活塞杆与活塞组件的装入、后端盖的密封压装，每一步的装配约束都与实际生产装配逻辑一致，可直接用于装配工艺演示、拆装培训等场景。
