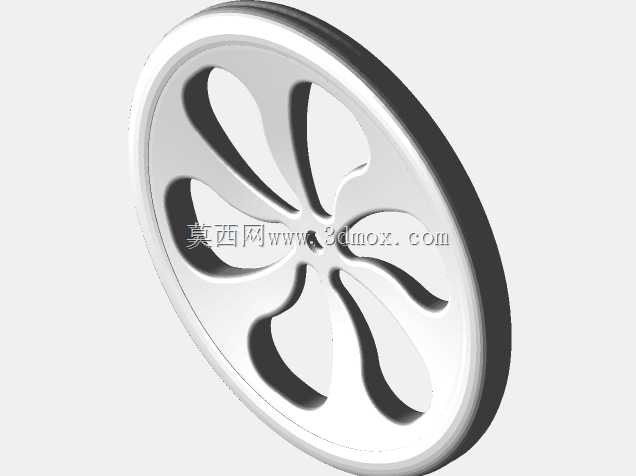

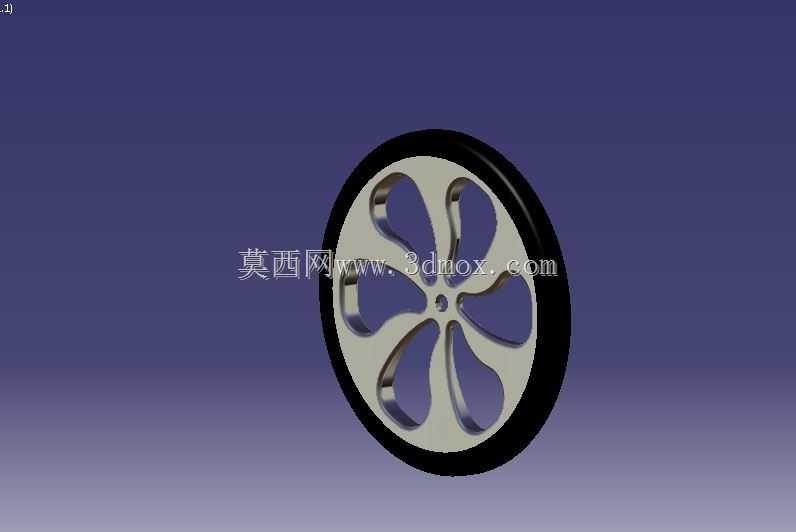

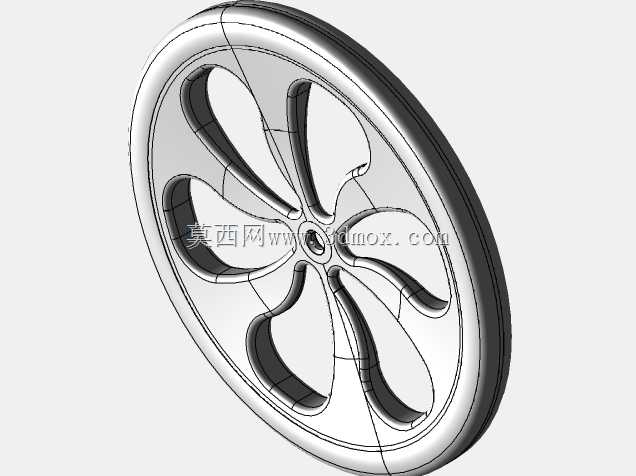

多辐条轻量化轮毂结构设计方案

　　该轮毂结构主要适配小型非道路行走设备、低速代步载具的行走系统，作为轮组核心承载构件，承担传递扭矩、承载整机重量、缓冲路面冲击的核心作用，在日常使用场景中，需要同时兼顾径向承载能力与旋转动平衡性能，避免轮组高速转动时出现偏摆、抖动等问题。设计过程中优先考虑轮辐的受力传导路径，采用多辐条对称式布局，每根辐条的截面做渐变式处理，靠近轮心安装座的位置截面厚度更大，逐步向轮辋衔接处平滑过渡，既保证刹车、起步工况下的扭矩传递强度，也能减少不必要的材料冗余，降低轮组整体转动惯量，提升行走系统的响应效率。轮辋部分采用等宽圆弧过渡结构，边缘设置标准胎圈安装卡槽，适配常规充气橡胶轮胎的装配需求，卡槽深度与宽度匹配通用低压轮胎的胎圈尺寸，

　　安装时无需额外定制适配配件，可直接与市面同规格轮胎完成压装配合。轮心位置设置同轴安装定位孔，孔位周边预留刹车组件、轮轴固定法兰的安装平面，平面加工公差控制在合理范围，保证装配后轮组的旋转同轴度，减少运转过程中的偏磨风险。从实际应用场景出发，该轮毂可适配景区观光代步车、厂区短途转运小车、低速休闲代步载具等设备，在铺装路面、轻度非铺装路面的使用场景下，辐条的镂空结构可以减少行驶过程中的风阻，同时便于日常清理轮组缝隙间夹带的泥沙、碎石，避免异物卡滞影响轮组转动。设计阶段充分考虑安装边界尺寸，轮辐的外伸量、轮辋的偏距都做了适配性调整，安装后不会与车架、刹车卡钳、挡泥板等周边部件发生运动干涉，轮组转动全行程内预留足够的安全间隙，

　　适配不同宽度的轮胎安装需求，无需对车架安装位做二次修改即可完成替换装配。结构受力层面，每根辐条的走向都贴合径向受力的传导方向，在承受垂直载荷时，应力可以顺着辐条均匀分散到整个轮辋结构，避免局部应力集中导致的辐条断裂、轮辋变形问题，同时对称式的辐条布局也便于做动平衡校准，出厂前只需在轮辋对应位置添加少量平衡块即可达到合格的动平衡精度，减少运转过程中的振动传递，提升整机行驶的平顺性。
